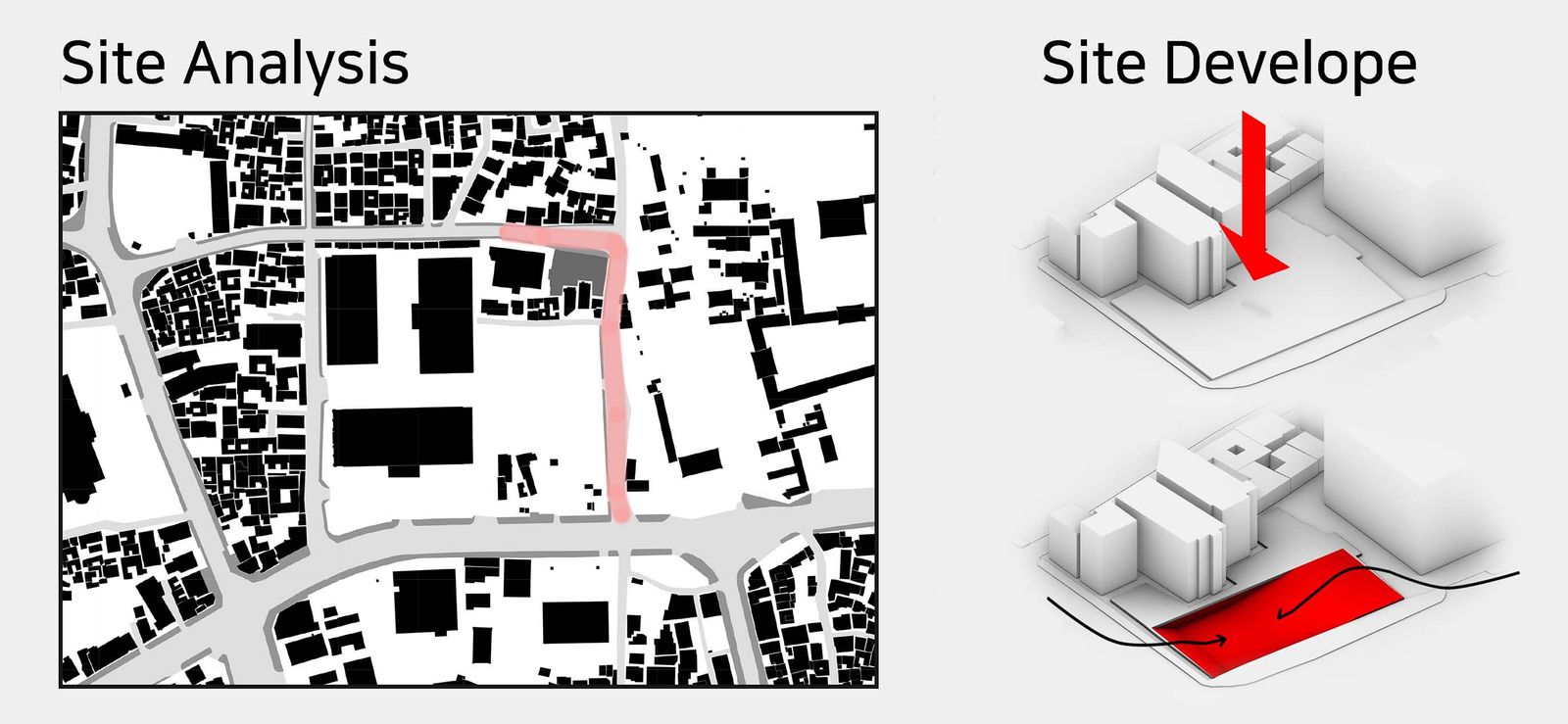

1. Site Analysis - 사이트 바로 옆에 창덕궁과 북촌 한옥마을이 위치 - 사이트 바로 앞이 북촌 제1경에 들어갈 정도로 뷰가 좋음 - 창덕궁 돈화문부터 사이트 좌측의 원서빌딩까지 오르막길이 이어짐 - 오르막길이 이어지는 동안 편하게 앉아서 쉴 수 있는 공간, 북촌 제1경의 경치를 즐길 수 있는 공간 부족 -> 삼거리 코너에 위치한 사이트에 좋은 뷰를 감상할 수 있는 공간과 오르막길을 오르며 중간에 쉴 수 있는 쉼터의 역할을 하는 미술관을 설계하고자 하였다. 2. Site Develope - 제대로 된 중간 쉼터의 역할을 하기 위해서는 단지 의자와 쉴 수 있는 공간만이 있는 것이 아니라 사람들이 쉼터로 쉽게 들어올 수 있어야 한다고 생각함 - 사이트 중간을 눌러 높이를 낮춤 -> 마치 물이 높은 곳에서 낮은 곳으로 흐르듯, 이곳을 지나는 사람들의 시선과 동선이 사이트 내부로 자연스럽게 흘러들어옴 - 경사가 지게 만든 부분에는 조경계단을 두어 사람들이 앉아서 쉴 수 있는 중간 쉼터의 역할을 하게 함

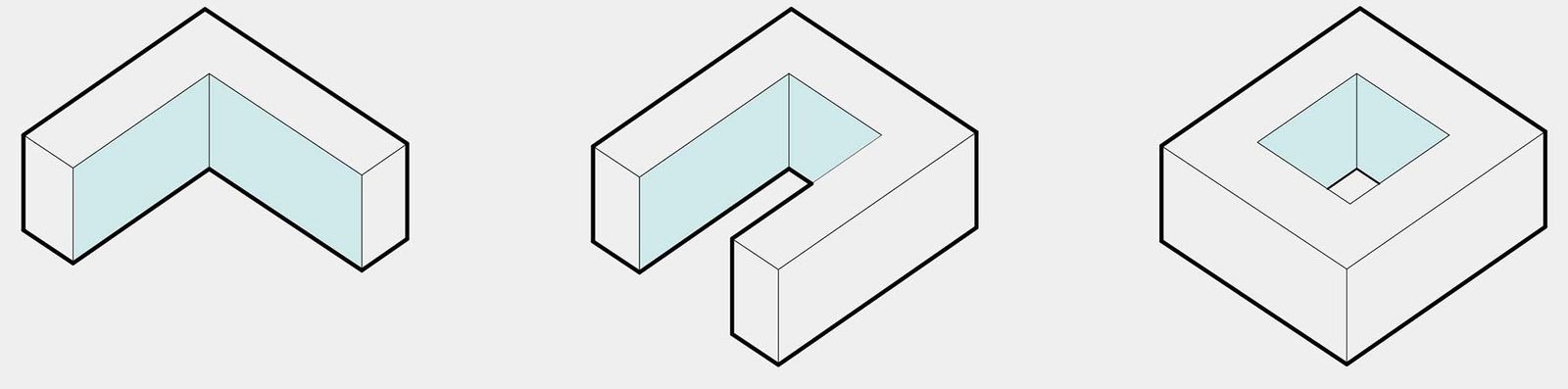

3. Concept - 북촌 한옥 마을뿐만 아니라 대부분의 한옥에서 볼 수 있는 특징 : ㄱ,ㄷ,ㅁ 자 형태의 한옥이 많다 -> 한옥 내부에서 시선이 중정, 마당으로 모임 - 이러한 한옥의 특징을 미술관에 적용 -> 미술관을 관람하는 중간에는 시선이 내부의 조경계단으로 모이게 함 - 저층부 : 원래도 창덕궁의 돌담에 가려 잘 보이지 않는 북촌 제1경으로 시선이 흐르는 것을 막음 - 고층부 : 경치가 제대로 보이는 미술관의 고층부에서 하이라이트로 멋있는 경치를 보여줌

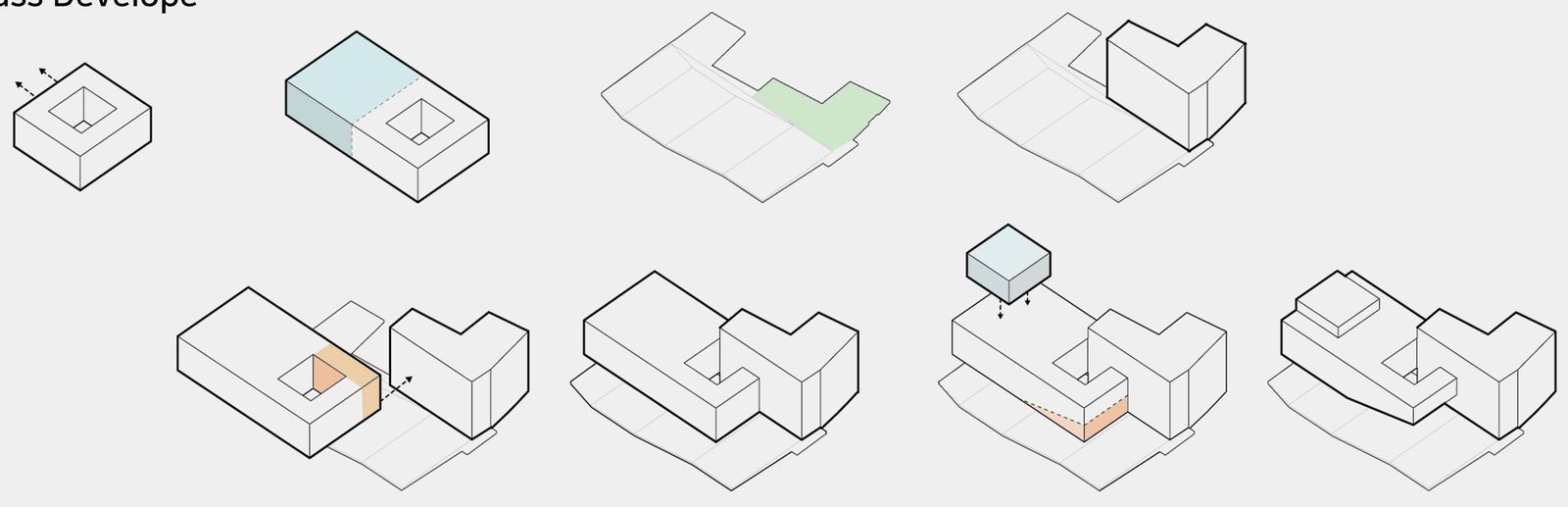

4. Mass Develpe - ㅁ자 한옥을 형상화한 매스에서 한쪽 면을 늘려 공간을 확보 - 사이트 내부에 조경계단이 들어옴 -> 조경계단이 없는 면을 올려 또 다른 매스 형성 - 두 매스를 결합 -> 마치 사이트 위의 매스가 다른 매스를 움켜 잡듯 - 결합시킨 형태에 박스를 올리고, 한쪽 면을 조경계단과 같이 경사를 주어 잘라냄 -> 최종 형태

5. 3D Model - 최종 3D 모델과 단면투시도, 배치도이다. - 외장 재료를 목재 사이딩과, 매트한 검은 패널을 사용함 -> 두 매스가 결합되어 형태가 만들어진 것을 서로 다른 재료를 사용하여 나타냄 - 조경계단 사이의 공간에서 작은 음악회와 공연을 할 수 있게 넓은 공간을 설계

6. Flow Diagram & Inner Space - 앞 페이지의 도면을 통해 지하층에 강의실과 큐레이터 사무실, 세미나실 등 전시 외적인 공간을 배치했고, 전시실, 카페, 라운지 등 전시공간과 공공시설은 지상층에 배치힌 것을 알 수 있음 -> 공간의 구분 - 출입구에서 전시실1,2.., 카페로 바로 갈 수 있는 보통의 미술관과 달리 입구에서 전시실1로 올라오고 복도를 따라가면, 카페, 라운지가 나오고 -> 라운지에서 창덕궁의 북촌 1경 감상 가능 계단을 통해 내려가며 전시실2를 지나 출구로 나오게 되는 동선을 계획

7.Drawings 평면도와 입면도, 우측면도, 단면도이다

8. 1:200 Model 1:200 모델 작업

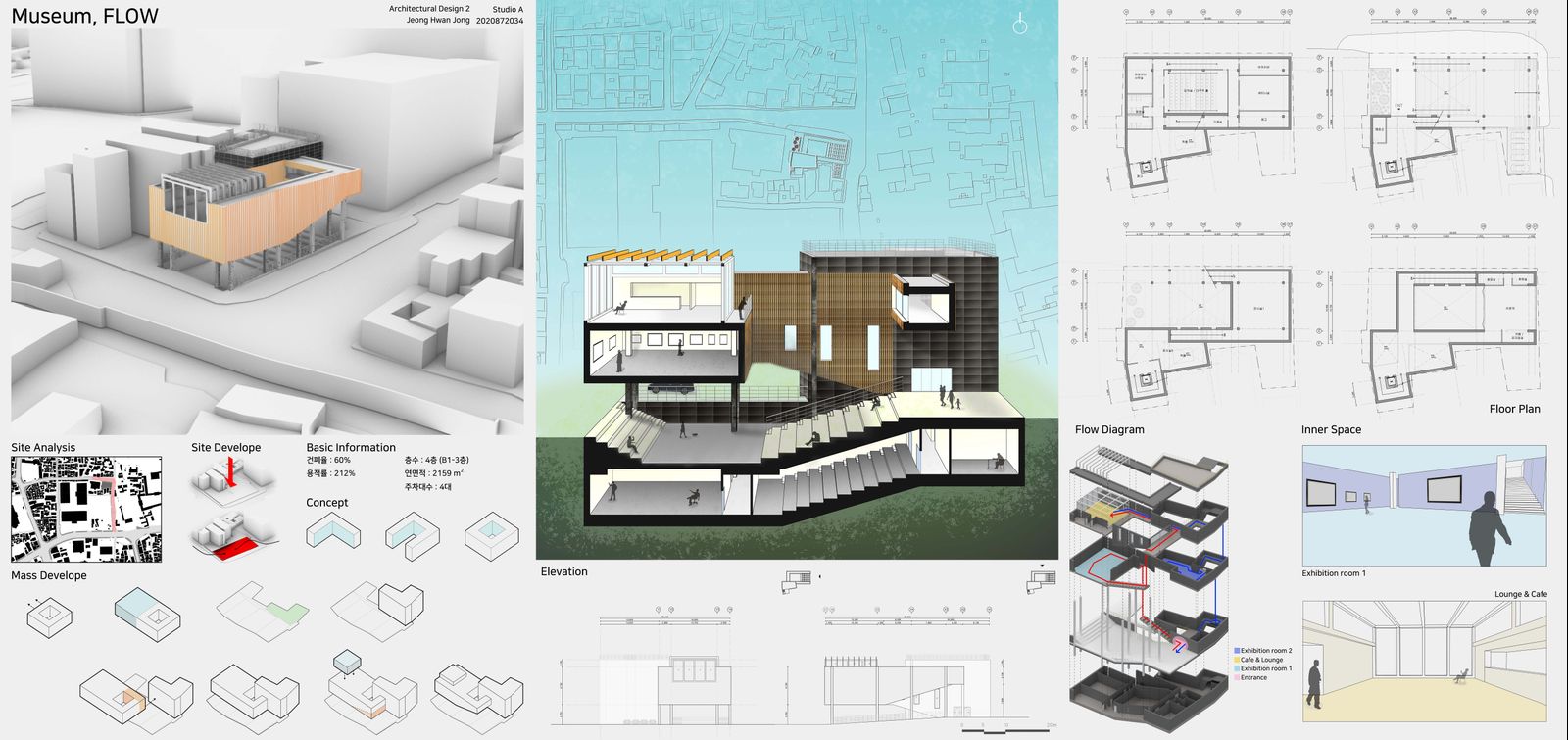

9. Panel 최종 패널이다. A1 사이즈 3장을 이어붙인 사이즈로 최종 모델, 발전 과정, 도면과 내,외부 투시를 나타내고자 하였다.
