건축설계기초1을 시작하면서 받은 줄자를 대상으로 정함. 줄자를 관찰하면서 내가 줄자에 대해 알고 이해한 것들을 그림과 모형으로 담고자 함.

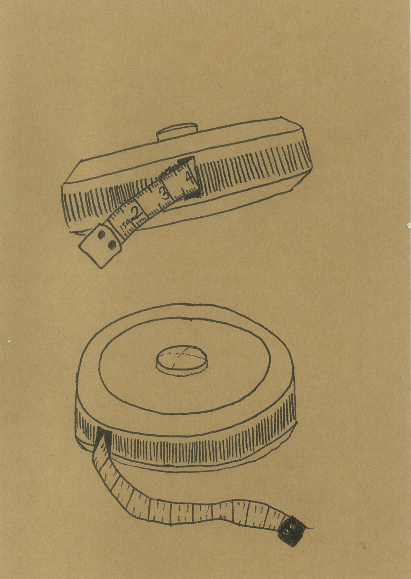

두 시점에서 바라본 줄자의 모습. 줄자의 외관을 알 수 있는 그림.

줄자를 손으로 잡고 있는 모습을 통해 줄자의 크기를 직관적으로 알 수 있는 그림.

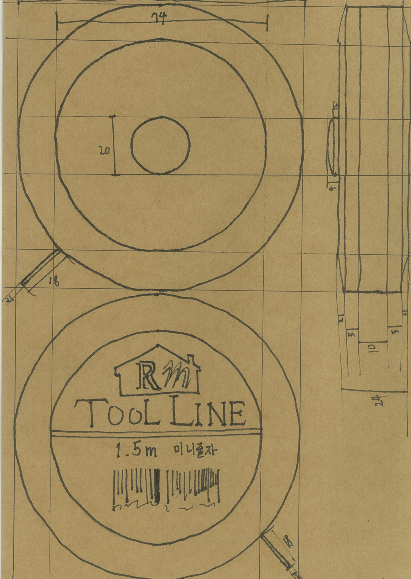

줄자의 상하측면 입면도. 그림 속 수치는 실제 줄자의 2배.

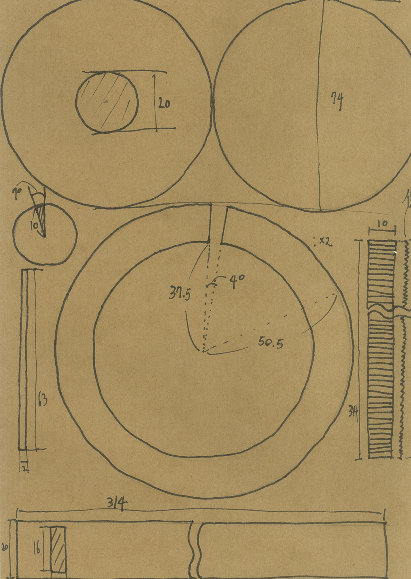

2배 확대한 줄자의 전개도. 그림에서 위에서 아래로, 왼쪽에서 오른쪽으로 순서대로 (상판)(하판) (버튼의 뚜껑부분)(상판 및 하판과 옆면을 잇는 원뿔 밑둥 모양 부분)(옆면 요철) (버튼 옆면) (옆면)

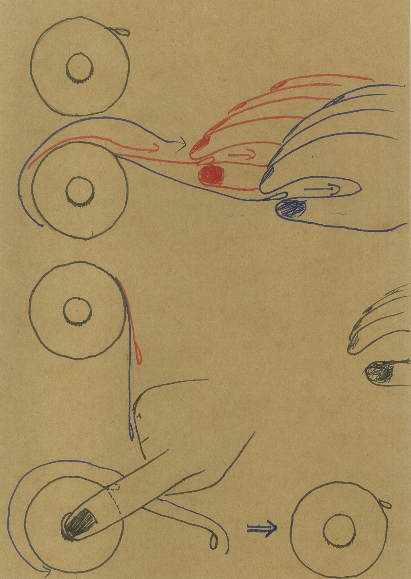

줄을 당긴 만큼 줄이 나와서 그 상태로 고정되는 기능과 버튼을 누르면 원상태로 돌아가는 기능을 표현한 다이어그램.

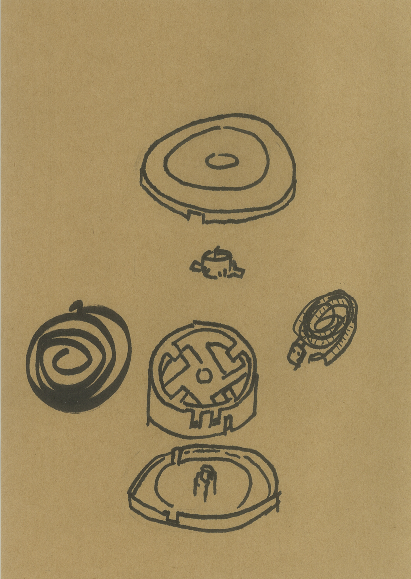

줄자를 분해했을 때 보이는 줄자의 부품들을 그린 그림. 위에서부터 순서대로 윗판, 버튼, 태엽, 플라스틱 부품(이하 a), 줄자의 줄, 밑판. 밑판에 튀어나와 있는 Φ모양으로 뚫린 기둥은 a의 중앙 구멍을 통과하고 버튼의 밑에 있는 홈에 맞물려 두 부품이 어긋나지 않게 고정시키는 역할을 함. a의 옆 부분에 있는 홈에 끝 부분을 고정시켜 태엽과 줄을 a에 감을 수 있음. 태엽은 얇고 긴 철사로 되어 있어 줄을 당겨서 감겨있던 태엽이 풀어지면 다시 감기려는 복원력이 생김.

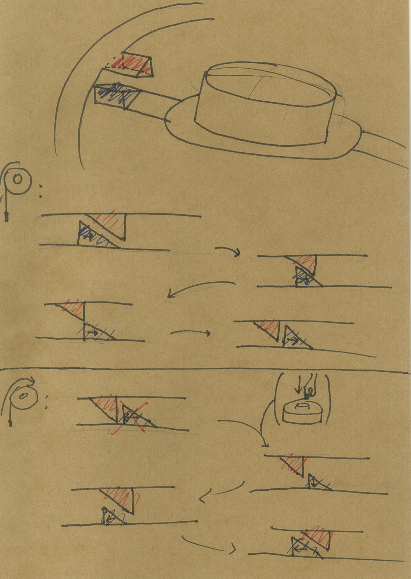

a의 윗부분에 있는 바깥에서 안쪽으로 튀어나온 네 개의 부분 중 하나와 버튼을 확대한 모습(최상단의 그림). a와 버튼에 각각 삼각형 모양의 기둥이 있어 서로 걸리며 한 뱡향으로만 돌아가게 하는 역할을 함. 사진 중간에 있는 다이어그램은 줄자의 줄을 당길 때, 기둥의 빗면 부분끼리 만나 미끄러지며 a가 돌아가는 모습을 그림. 사진 하단에 있는 다이어그램은 줄자의 줄을 당겨 태엽에 의해 줄자가 감기려는 힘이 있을 때, 기둥의 직선 부분끼리 만나 걸리면서 줄이 감기는 것이 막히는 모습을 그림. 또한 버튼을 눌렀을 때, 버튼 부분의 기둥이 내려가면서 태엽에 의해 줄이 감기며 a가 돌아가는 모습을 그림.

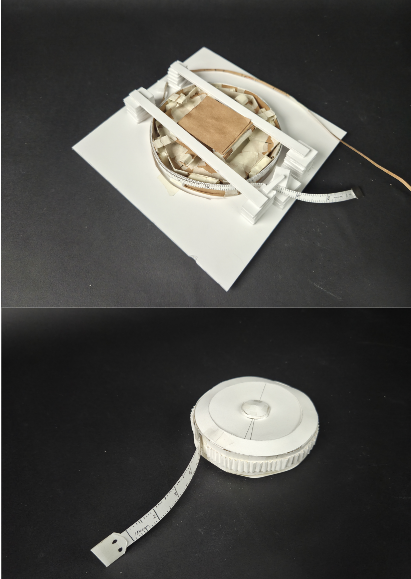

위의 사진은 위의 다이어그램에 담은 줄자의 작동 원리를 구현한 모형. 종이라는 재료의 한계로 태엽의 복원력을 구현하지는 못함. 사용한 우드락은 모형과 버튼을 고정시키기 위해 사용함. 아래의 사진은 줄자의 외견을 구현한 종이모형. 그림4의 전개도를 이용하여 만듦.

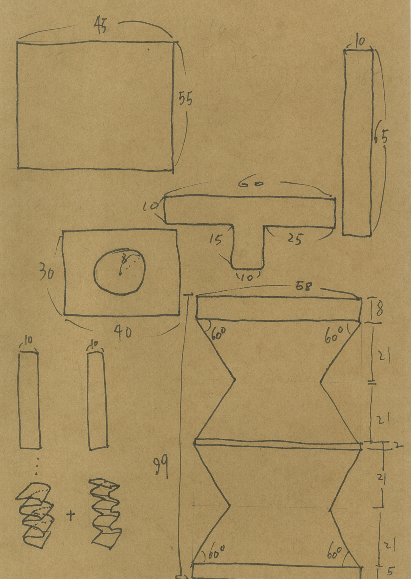

위의 작동원리 구현 모형의 부품 전개도. 긴 종이를 앞뒤로 접은 것을 두 개 겹쳐 버튼의 스프링을 구현함.

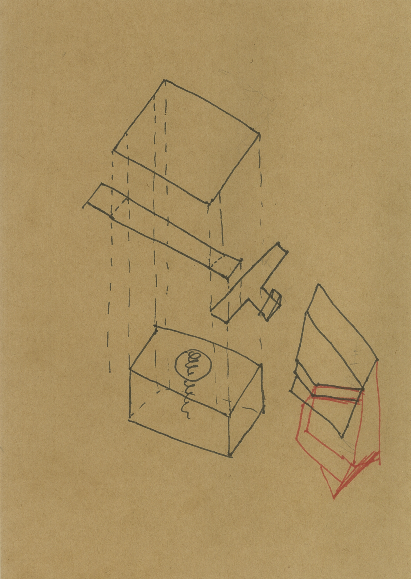

위의 전개도를 통해 만든 부품들을 조립하는 방법을 설명하는 다이어그램.
