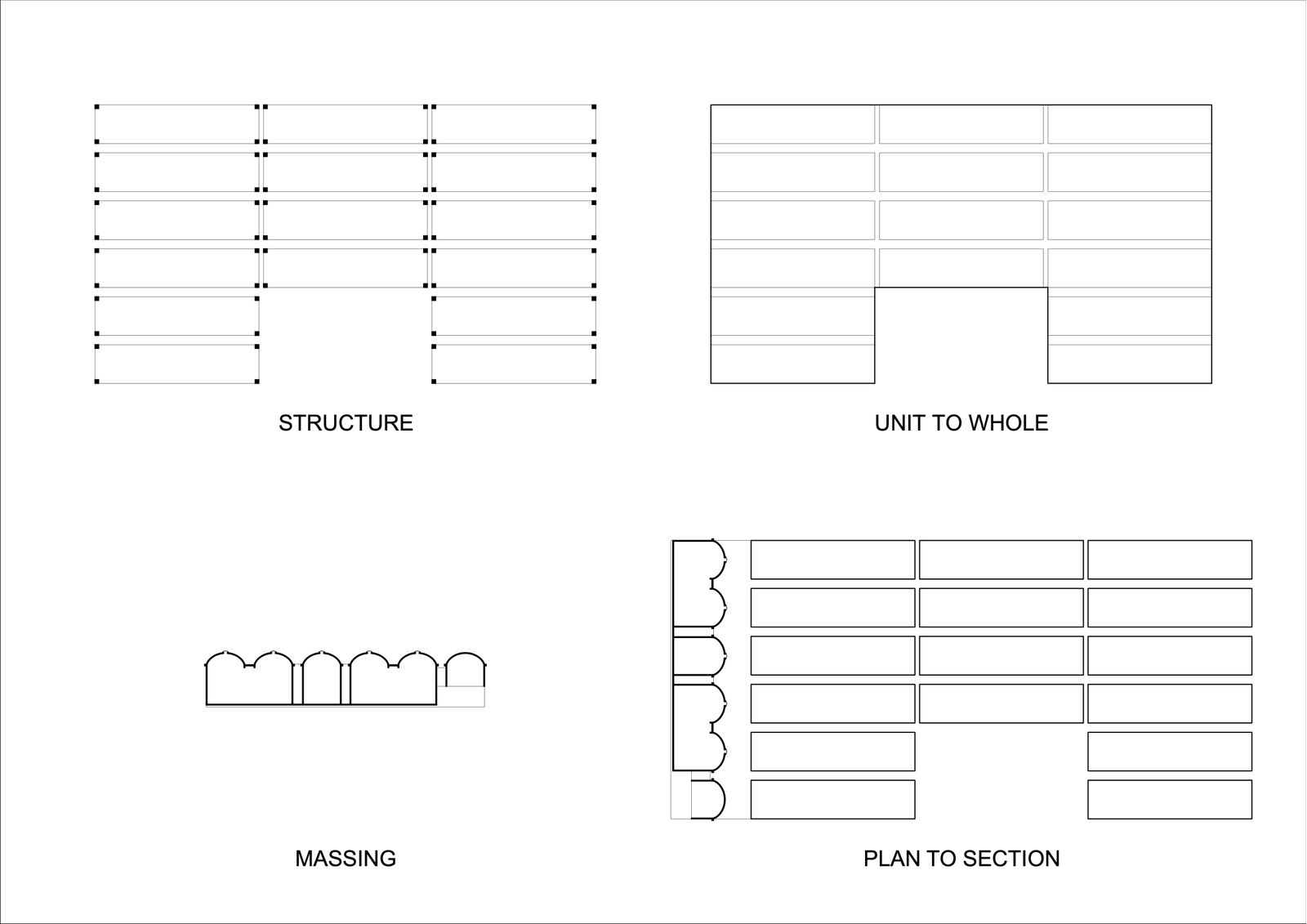

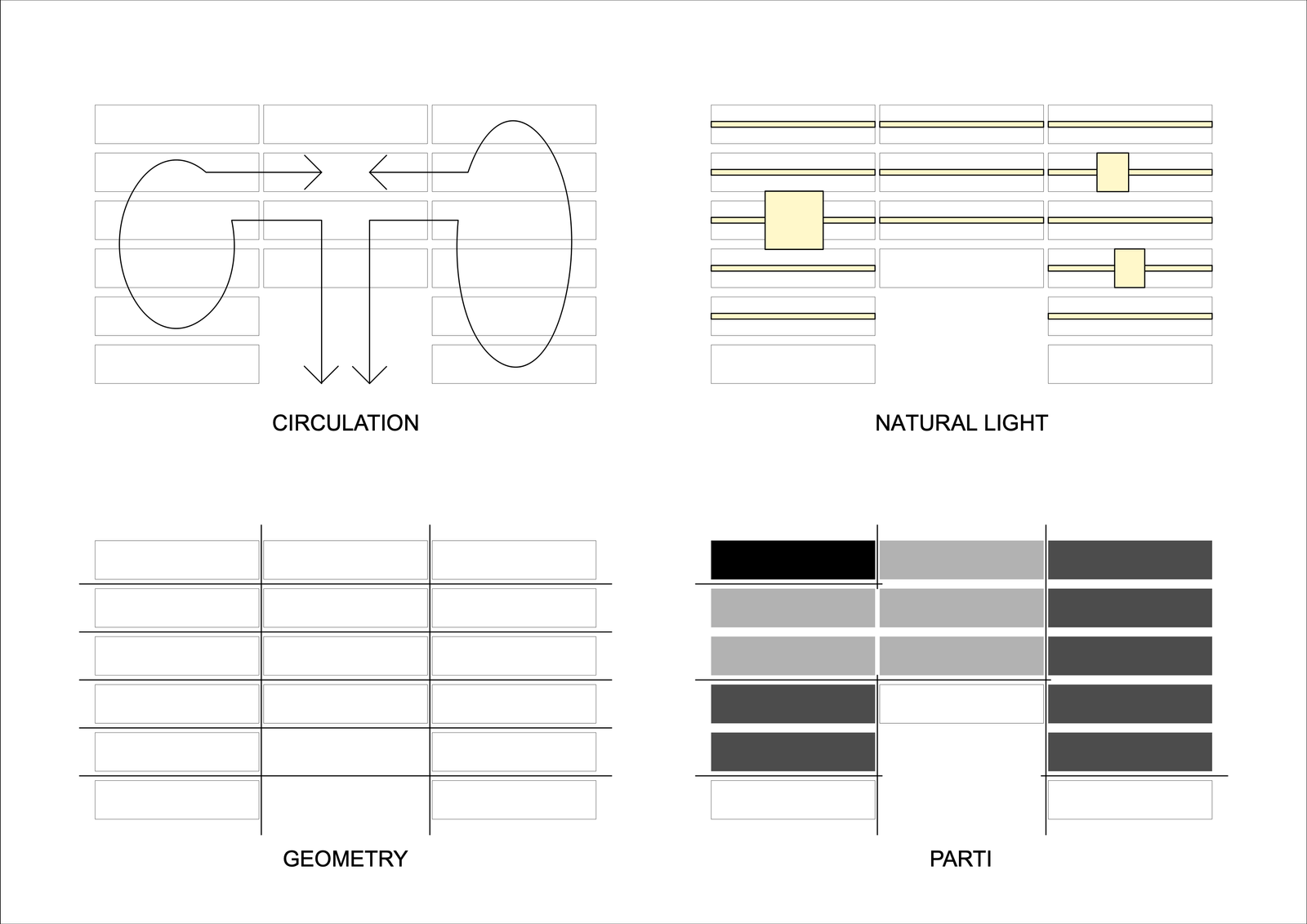

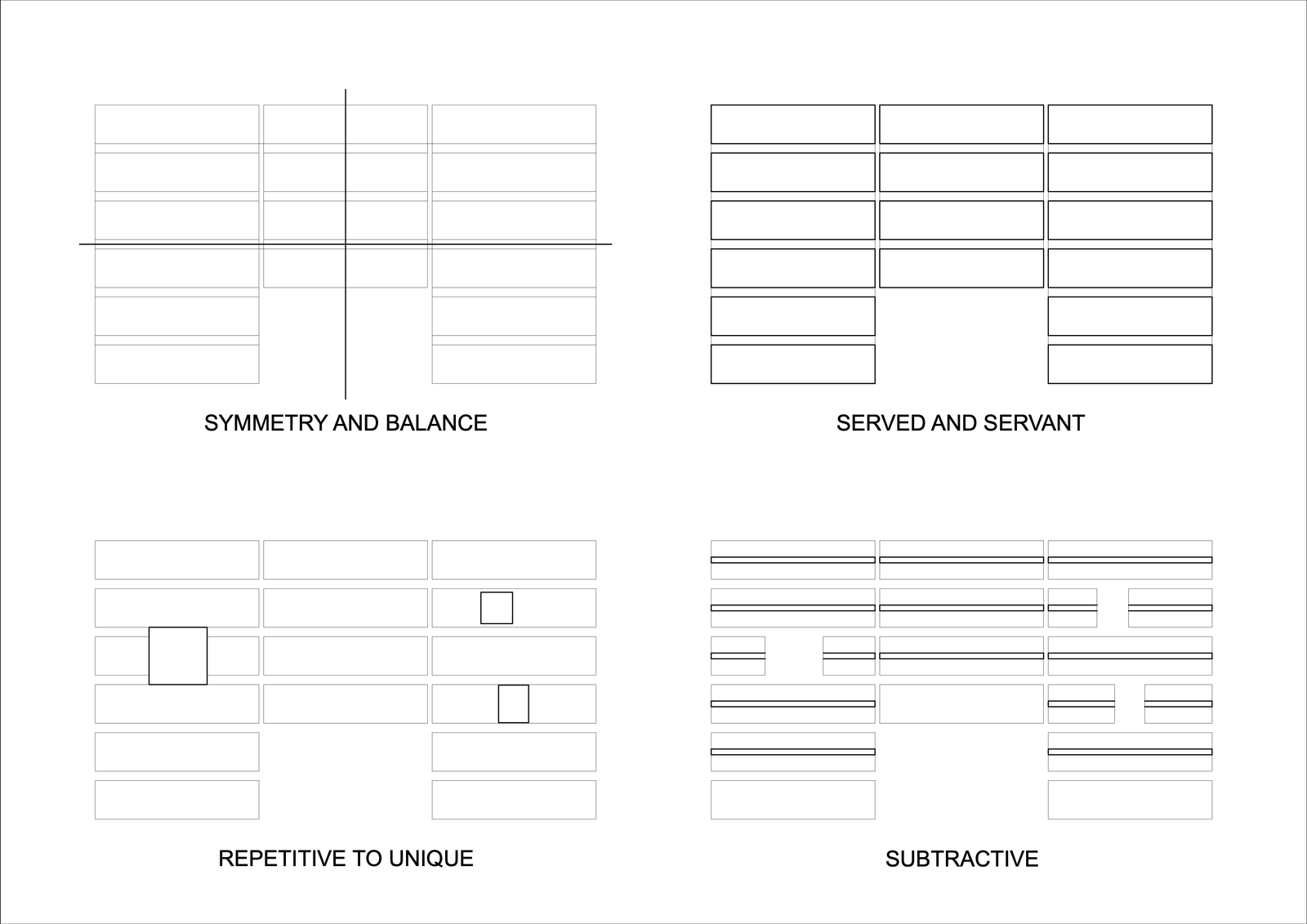

도면을 작성하고 분석을 통해 제작한 Parti 다이어그램이다. 공간의 위계, 기둥을 통한 그리드, 자연광 등에 대해 알아볼 수 있었다.

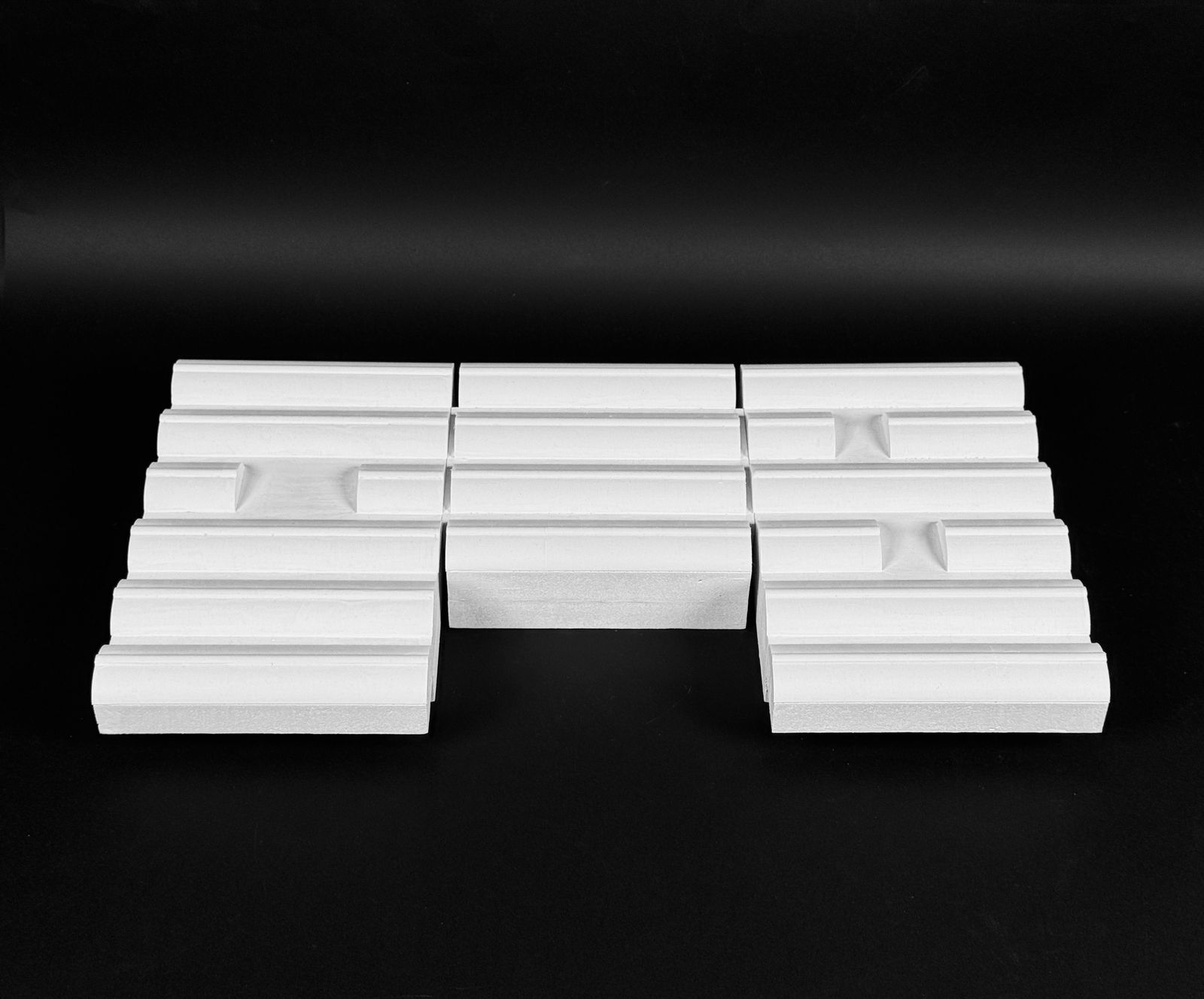

매스 모형은 Kimbell Art Museum의 지붕이 가지는 사이클로이드 곡선, 천창 슬릿, 측면의 아치형 창 슬릿, 보이드 공간, 주종공간 간의 위계가 잘 드러나도록 제작하였다.

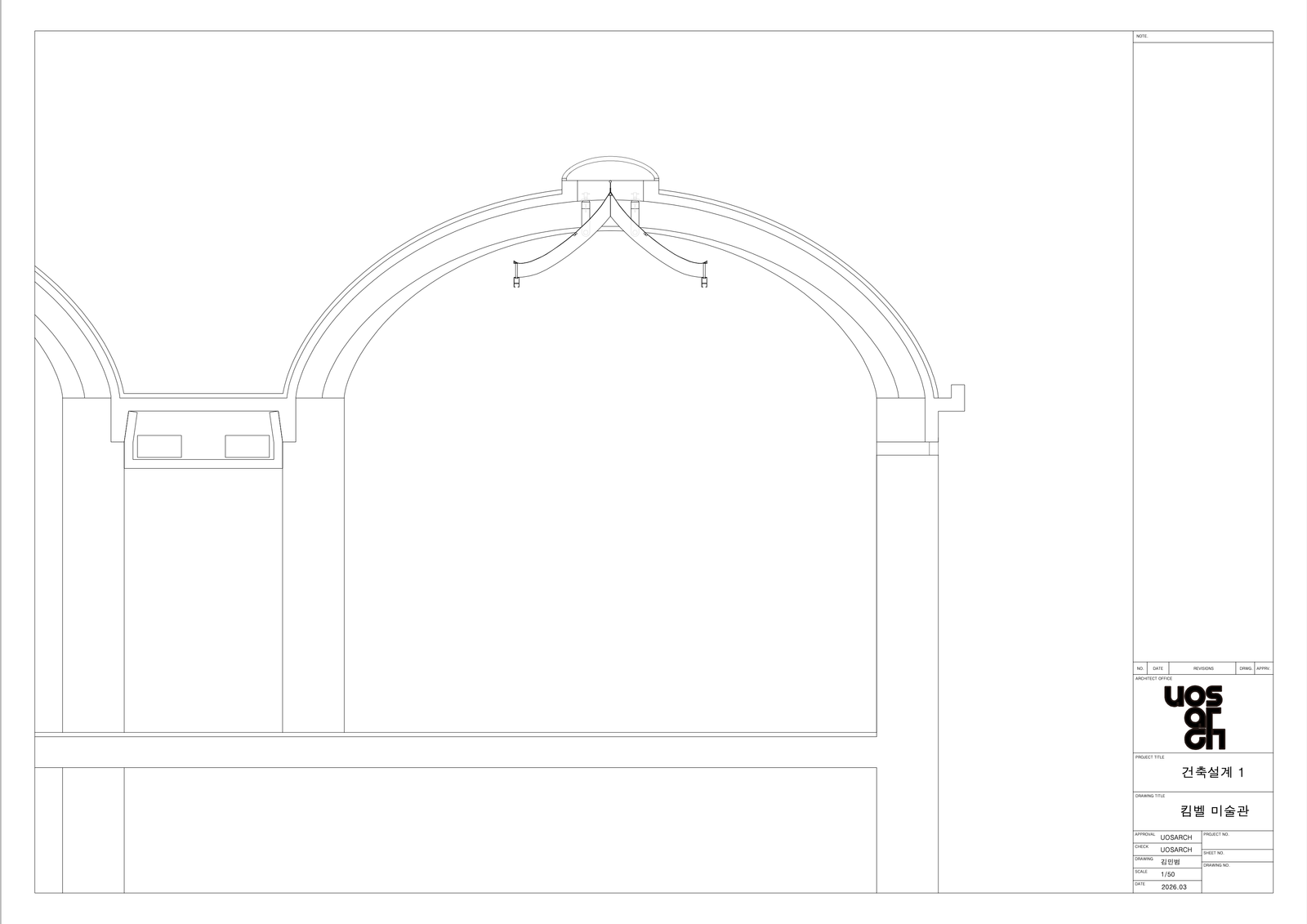

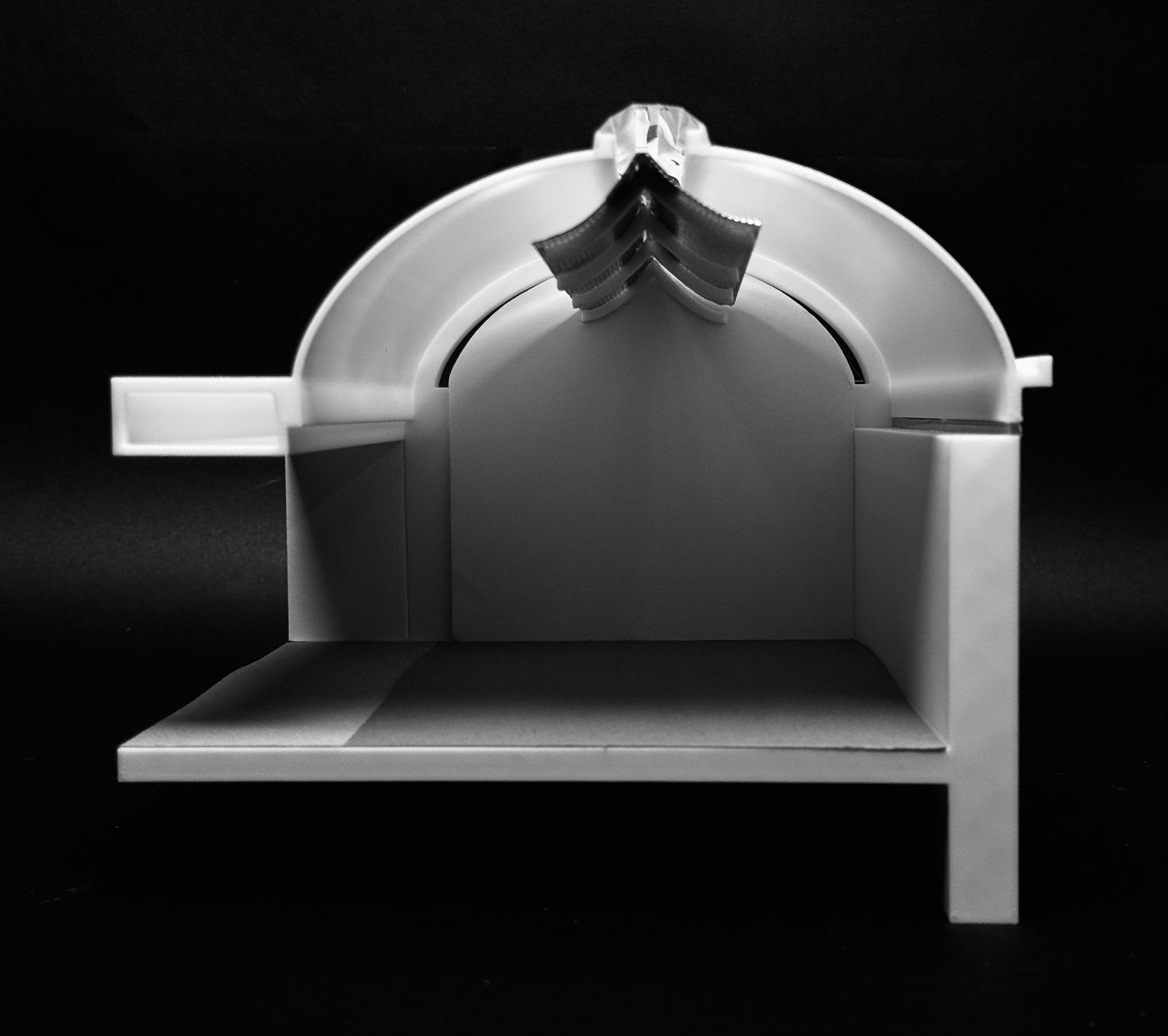

천창 상세 모형은 Kimbell Art Museum의 가장 큰 특징인 슬릿을 통한 직사광선의 유입, 반사판을 통한 직사광의 조절 그리고 반사광의 천장으로의 투영에 집중하여 제작하였다.
