1차과제 매스모형

기존 매스가 마음에 들어 유지를 결정하고 일부 사선과 층고 조절 후 벽면의 사선 매스를 따르는 계단 스터디를 진행했다

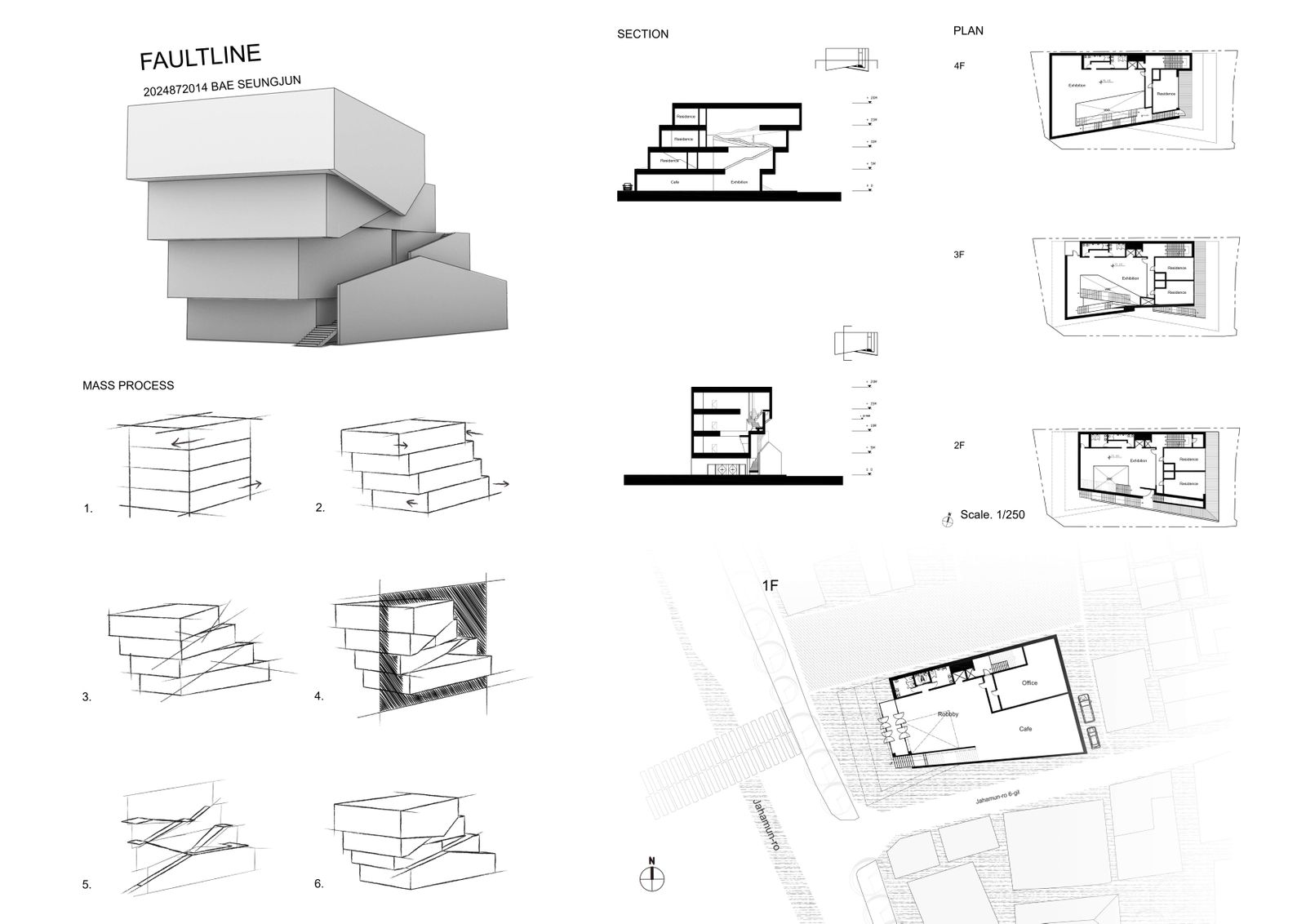

중간마감패널 매스스터디와 계단이 중심이 된 설계과정을 스케치 형식의 프로세스 다이어그램으로 강조하였다

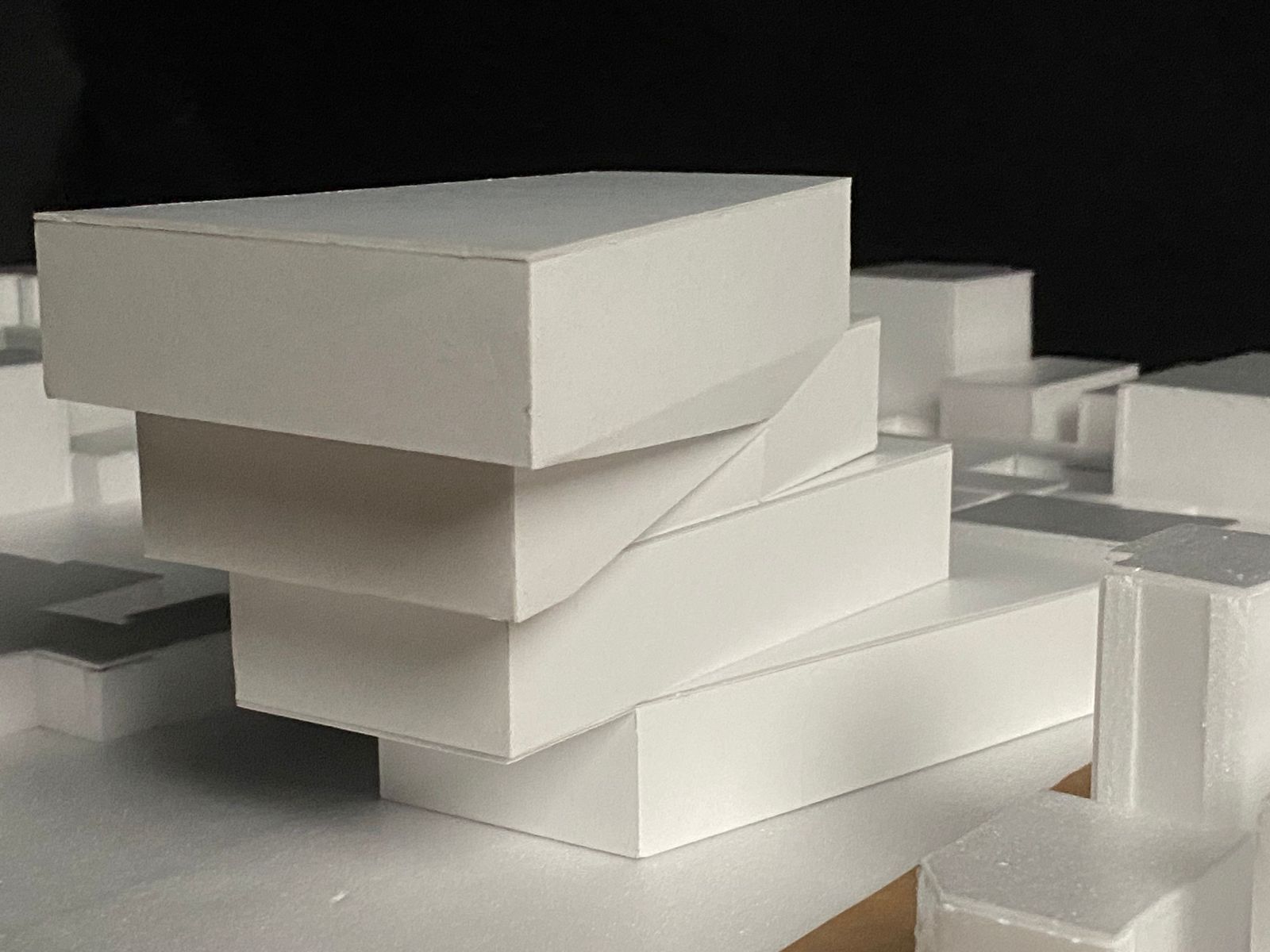

중간마감 모형 200:1 최종마감 단면모형을 제작하기 위한 스터디 개념으로 진행하였다 단면의 사선 절개 매스와 벽면 계단을 중심으로 스터디 하였다

매스모형제작과정

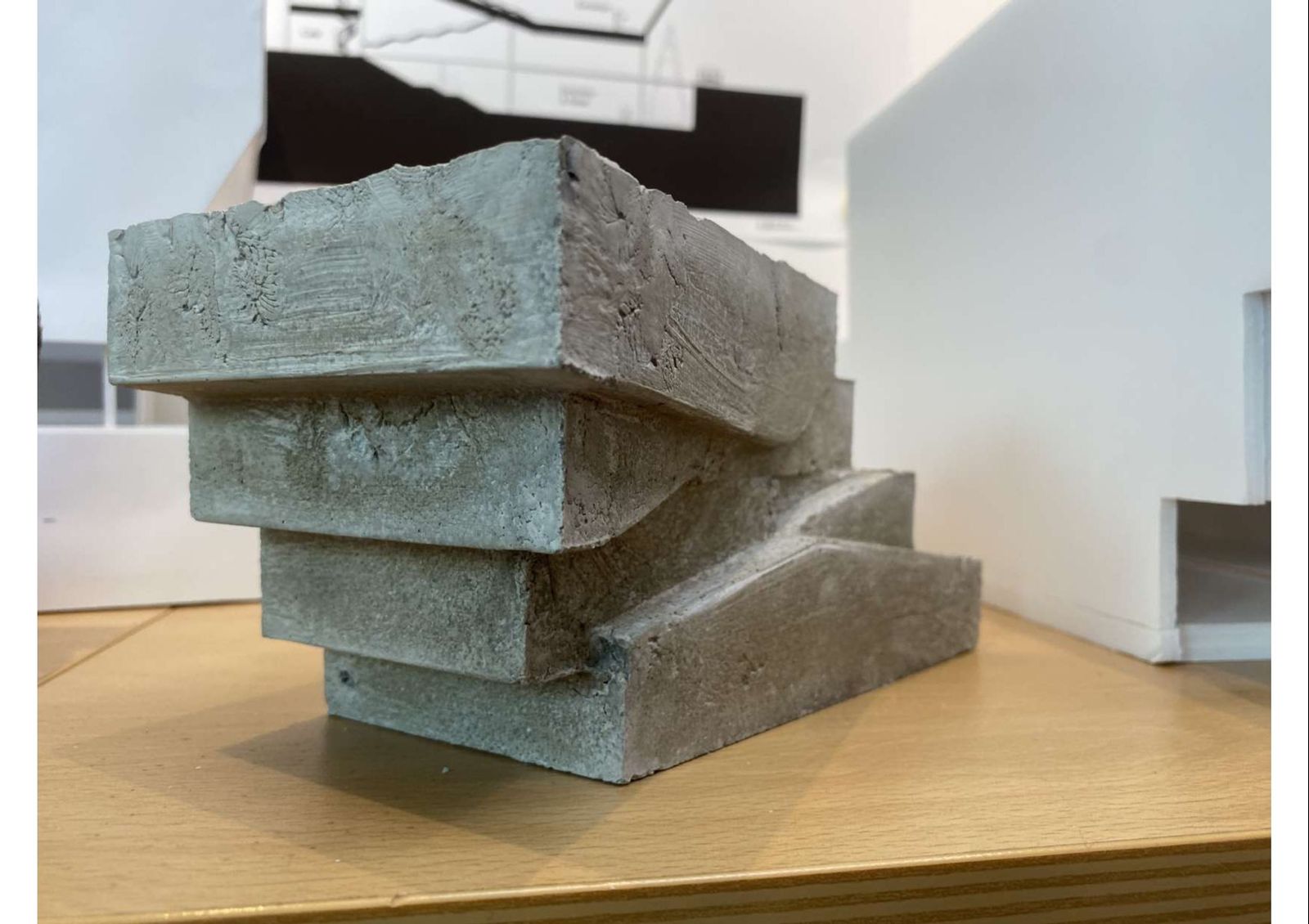

초속경 몰타를 이용하여 최종 매스모델을 제작했다

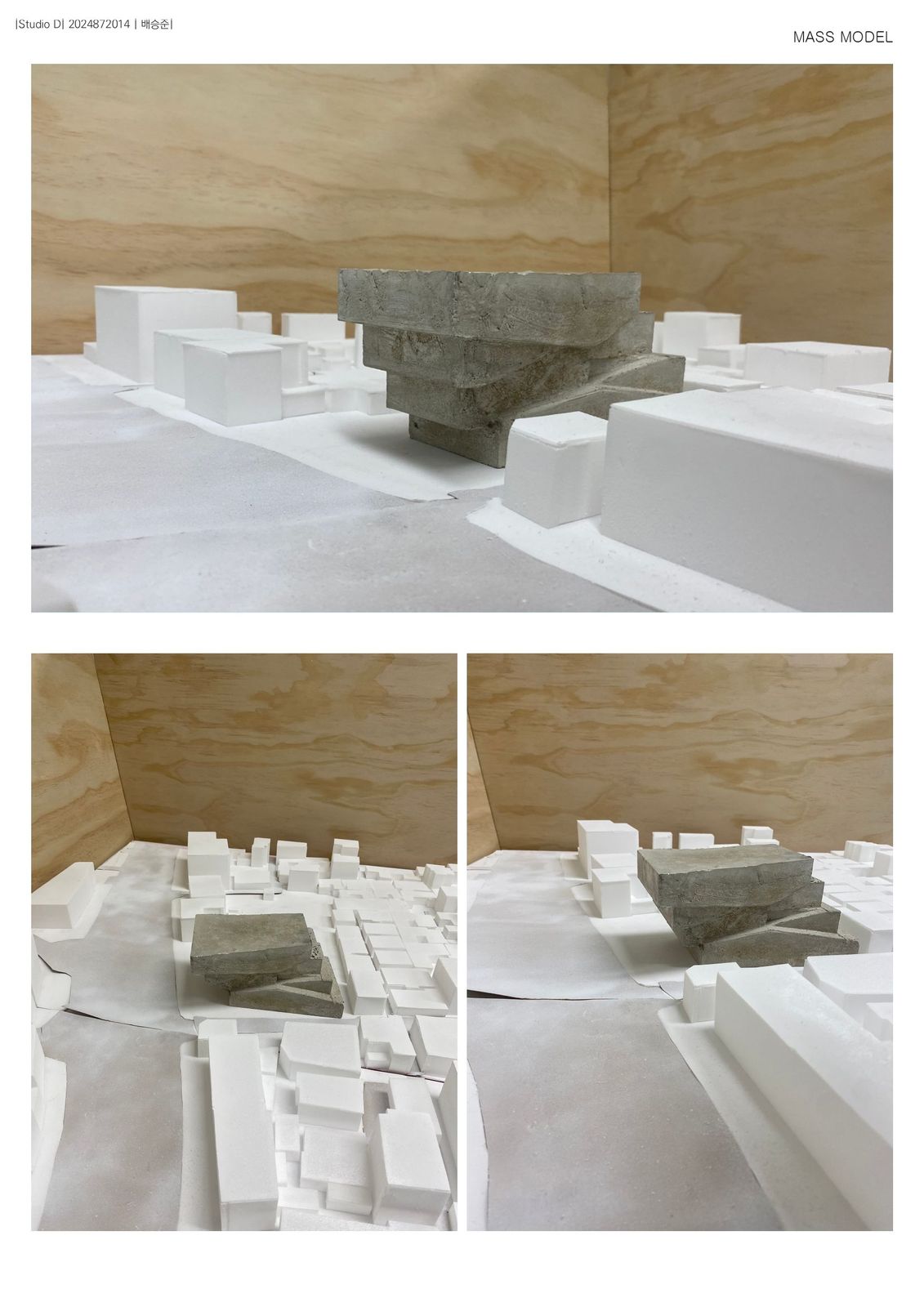

매스모형과 사이트 200:1

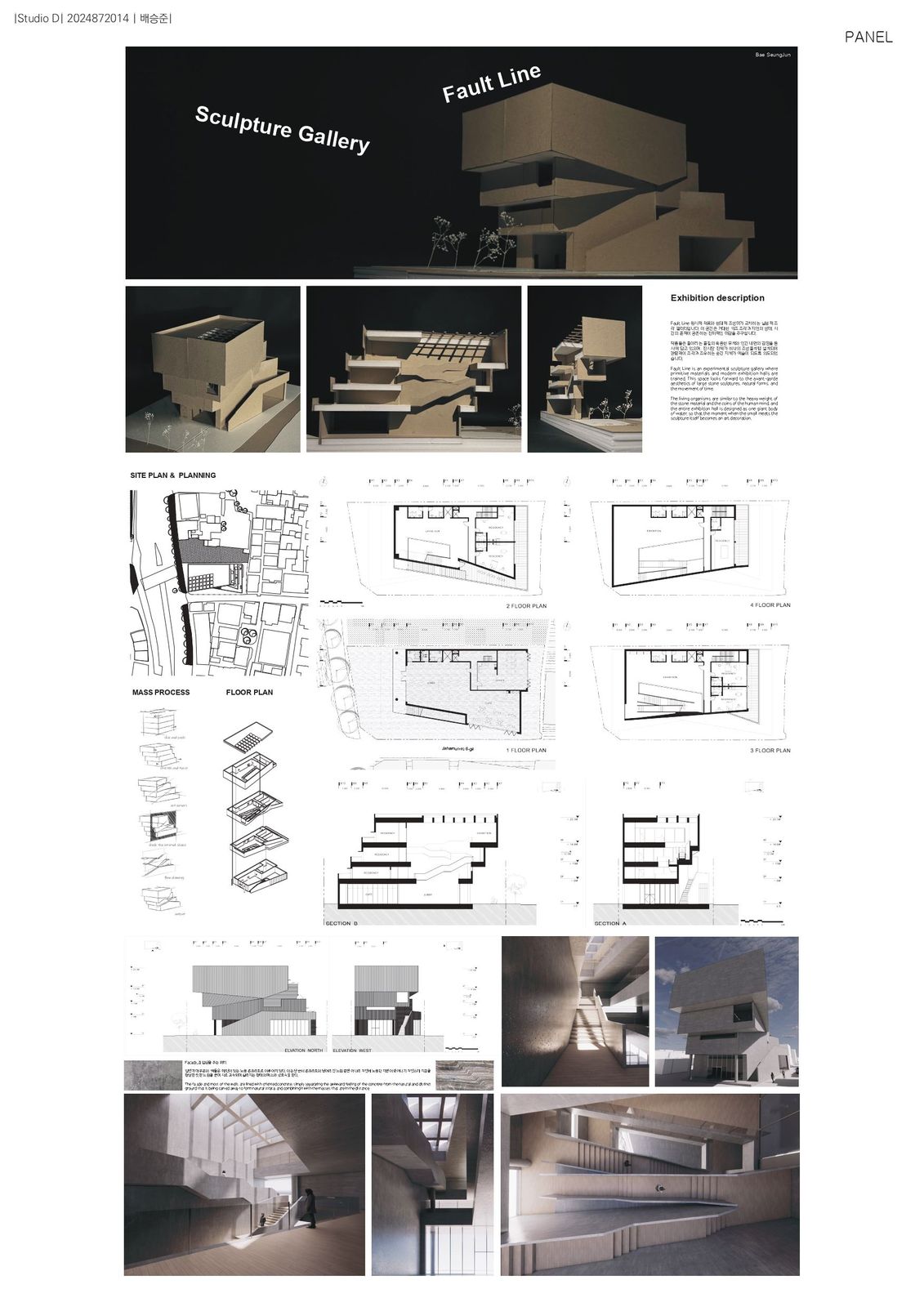

최종패널 모형사진을 통한 외관 설명(투시도+조감도+단면투시도 를 대체함), 배치도 및 1-4층 평면도와 단면도, 2개의 다이어그램(매스프로세스, 플로어플랜), 입면도와 외부 마감설명, 랜더샷으로 모형에서 표현하지 못한 내부샷과 머티리얼 설명.

단면모형 100:1

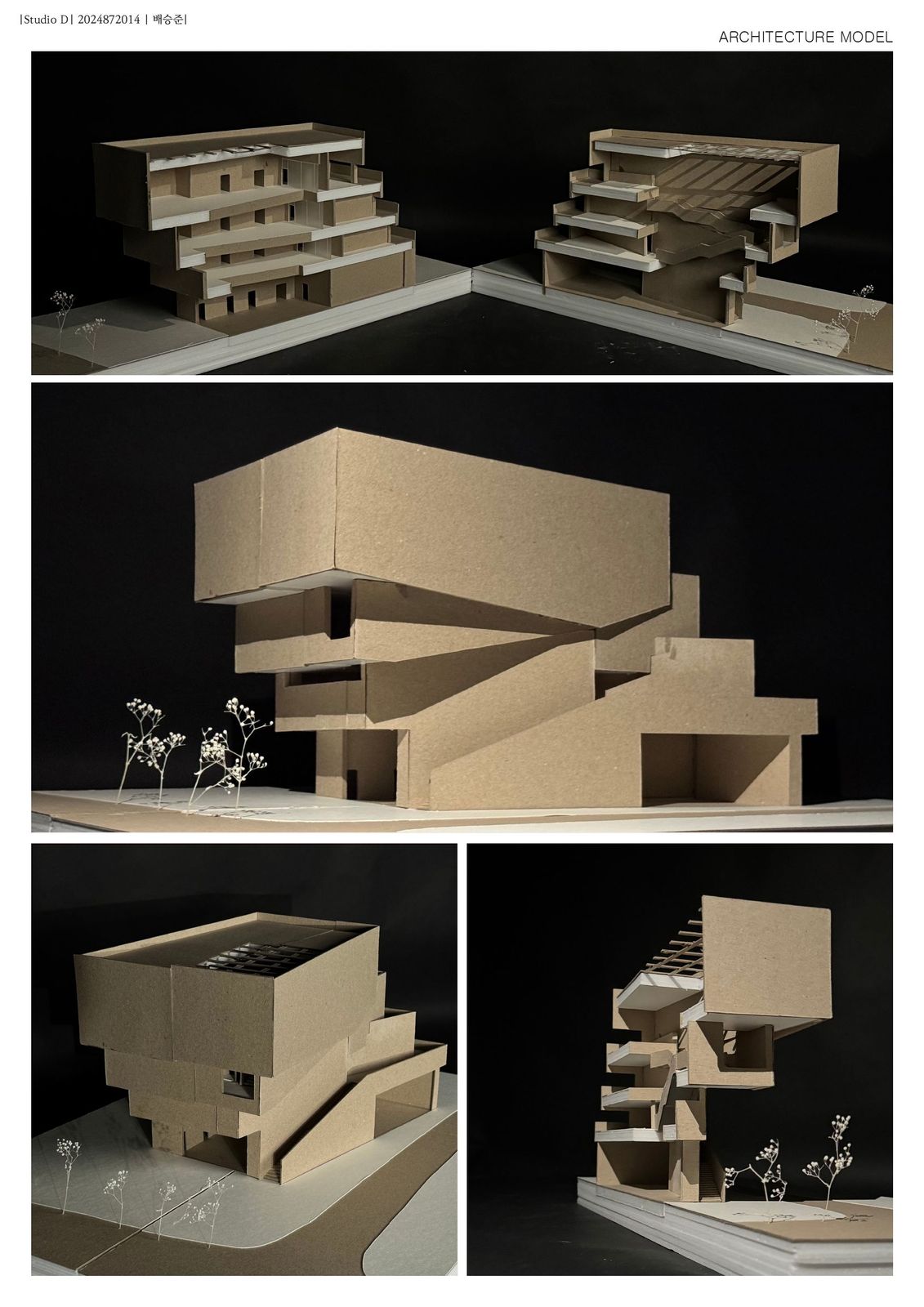

단면모형제작과정 각 단면끼리의 완벽한 결합을 목표로 모형을 제작함 폼보드10T + 미색 라이싱지로 슬라브 제작, 외벽과 내벽 등은 갱판지1.2mm 2개 혹은 3개를 겹쳐 제작하였으며 계단은 뽑아놓은 3D프린팅을 사용하였다
