건축 답사와 도면의 이해

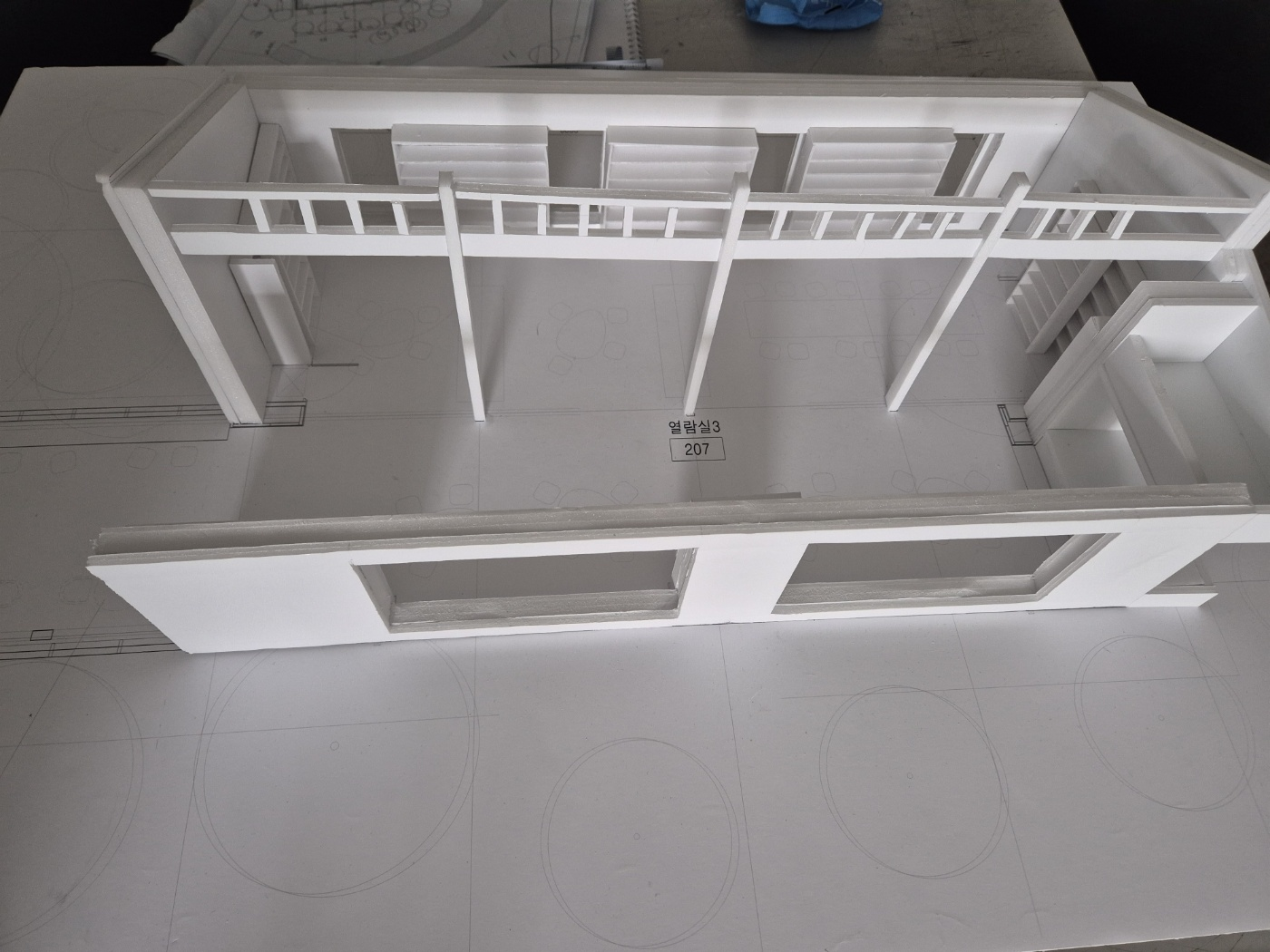

과제 3은 배봉산 숲속 도서관을 주어진 1:150 도면을 이용하여 1:100 도면을 작성하고, 설계실 전인원이 참여하여 1:30 모형을 만드는 과제였으며, 그 이후 건축 답사와 1:1도면 작도를 진행하였다.
1. 1:100 도면 작도

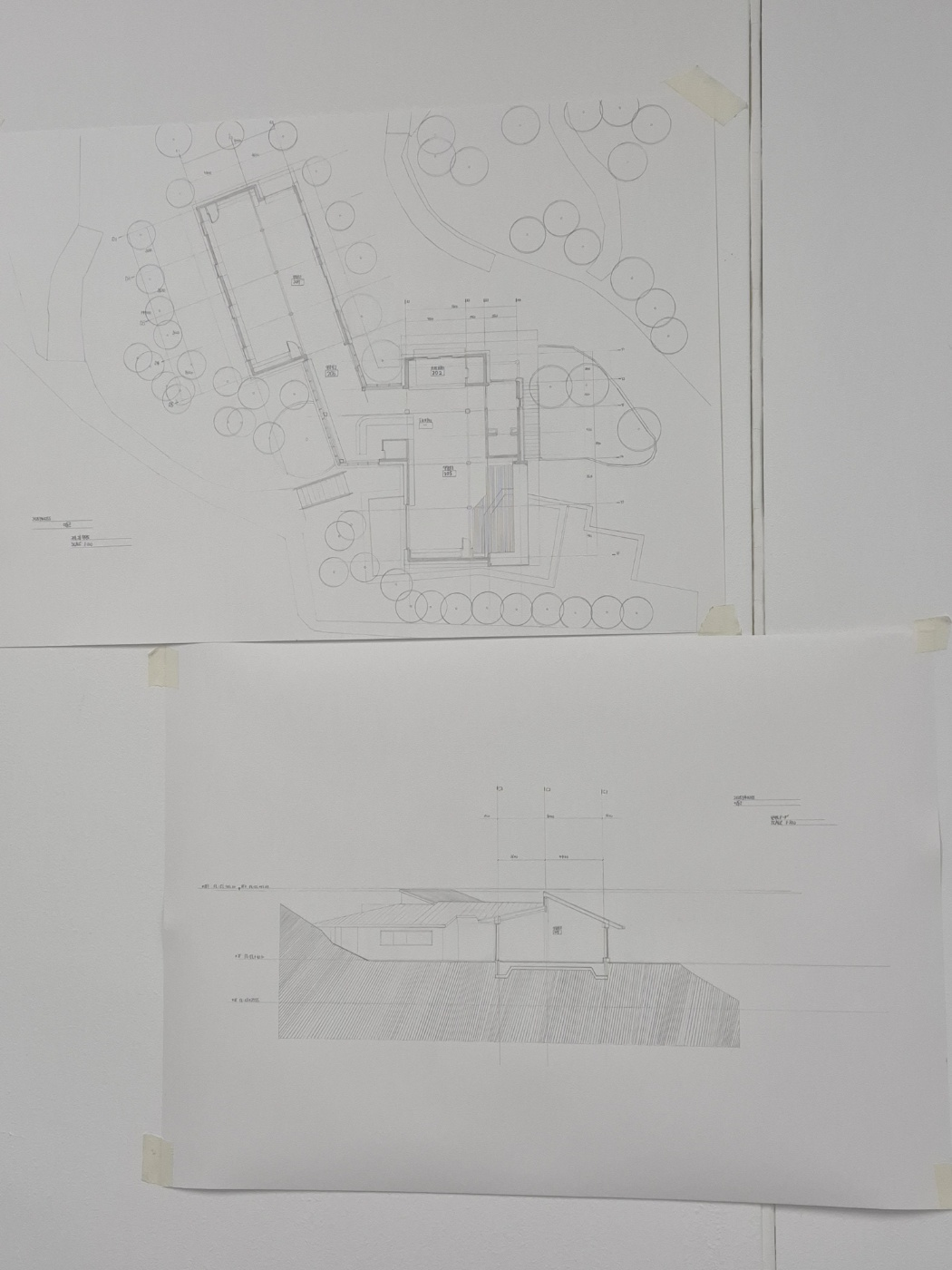

1:100 도면 작도는 주어진 1:150 도면을 이용하여 1:100 도면을 작성하는 과제였다. 과제를 통해 도면을 작성하는 방법, 도면에서 중요한 것과 비교적 중요하지 않은 것을 구분해내고, 이 구분을 도면에 표현해내는 방법을 익히는 과정이었다.

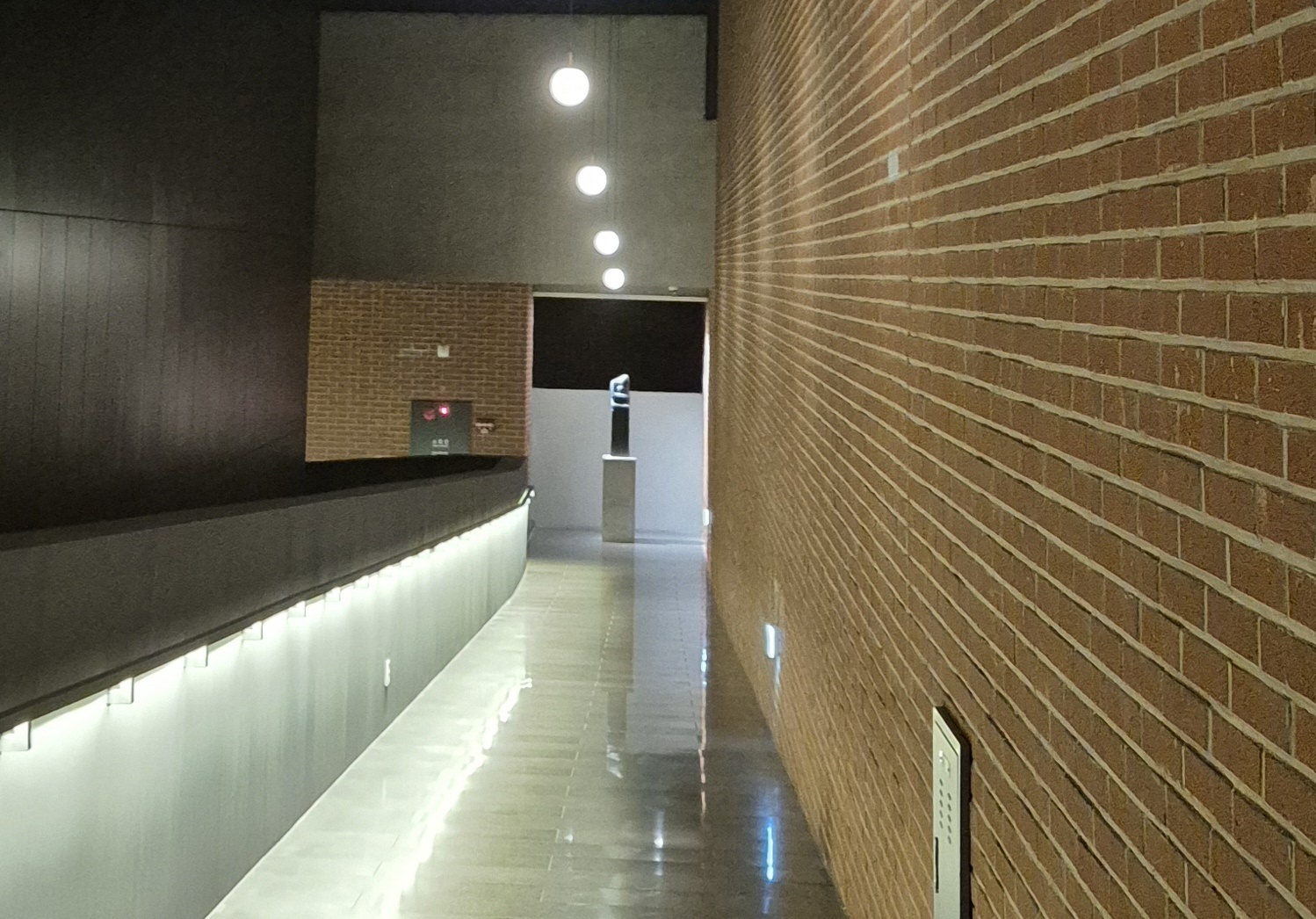

위 사진은 서소문 역사 박물관에서 1층에서 지하 3층으로 내려가던 중 찍은 사진인데, 1층에서 지하 3층으로 직행하지 않고 돌아가는 구조의 통로를 띄고 있는 것을 보고 서소문 역사 박물관을 지을 때 가톨릭의 영향을 받아 순례자의 길을 형상화한 것이 아닌가라는 생각이 들었고, 위에 달려있는 펜던트 조명은 태양을 형상화한 것이 아닌가라는 생각이 들었다.
4. 1:1 도면 작도

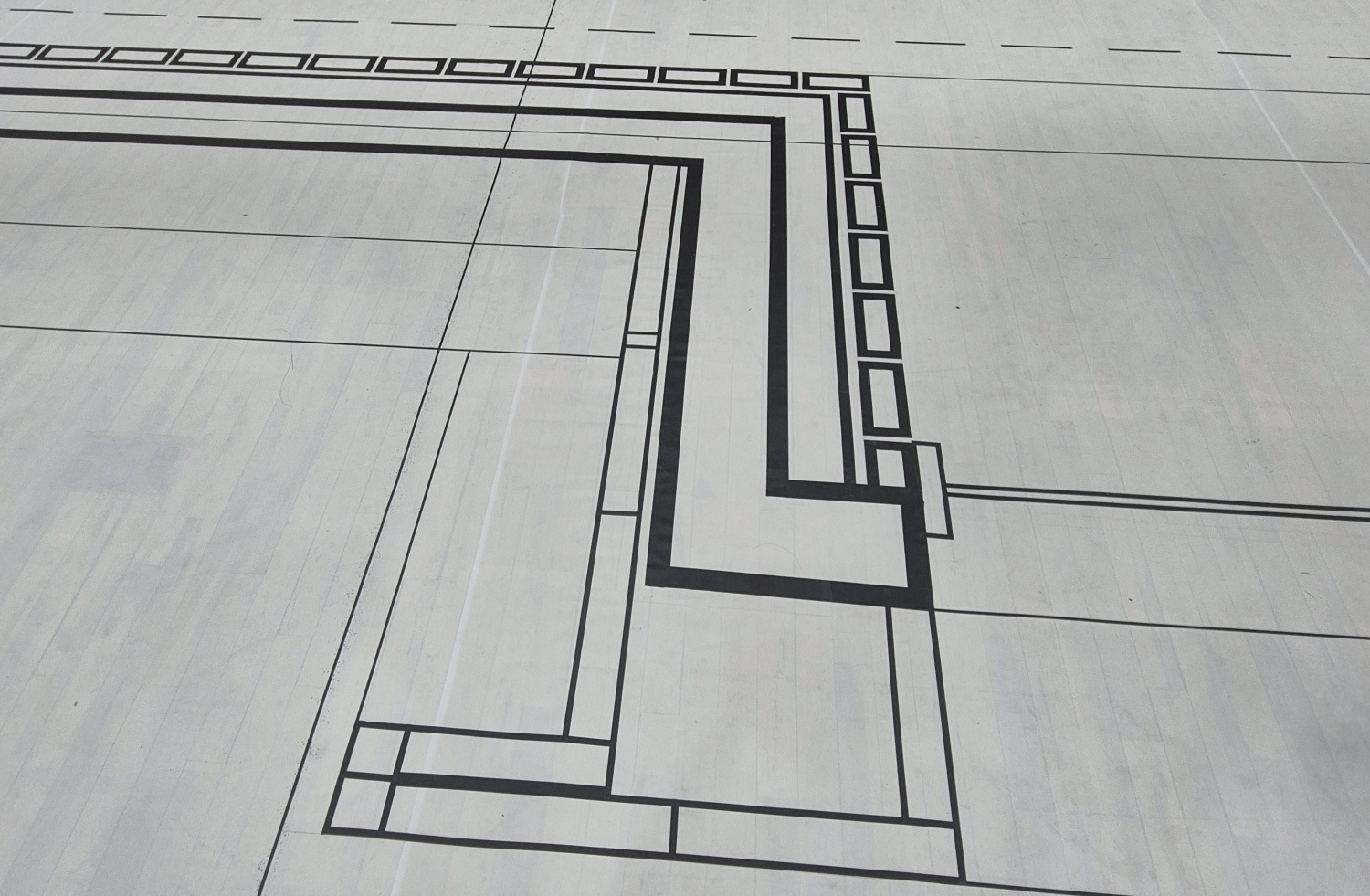

1:1 도면 작도는 건축학전공의 모든 인원이 참여하여 열람실 3을 1:1 도면으로 표현하는 과제였다. 과제를 진행하며 벽돌이나 단열재의 위치를 짐작해보고, 벽의 두께를 체감해보는 등 실제 시공에서 느낄 수 있는 경험을 간접적으로나마 느낀 것 같았다.
