기존의 체육시설은 체육관을 최상층에 두어 저층부의 프로그램과 단절이 일어난다. 이에 대한 대안으로 체육관을 저층부에 두고 위에 프로그램을 보이드를 파먹듯이 매달아 서로 간의 상호작용이 일어날 수 있는 공간을 만들고자 하였다.

각 프로그램을 사용자별로, 저층부의 대형 체육관과 관련성을 갖는 정도에 따라 분류하였으며 이를 기반으로 매스 배치를 하였다.

지하 3층 평면 주차장, 기계실, 정비실

지하 2층 평면 대형 체육관이 있는 층이다. 북서쪽에 대형 그랜드스테어를 두어 공원과 이어질 수 있도록 하였다. 장애인 화장실이 있는 층이다.

지하 1층 평면 중앙의 대형 체육관을 바라보는 헬스장이 있다. 지하철과 이어진다. 장애인 화장실이 있는 층이다.

1층 평면 로비에서 아래의 체육관을 내려다볼 수 있다.

1.5층 평면

2층 평면

3층 평면

4층 평면

옥상부 평면

구조를 이루는 요소이다. 1. 각 꼭짓점에 코어 4개 2. 건물 외곽에 세워지는 수직 기둥 3. 건물 최상부의 메가크러스 4. 건물 중심을 수평으로 잡아주는 트러스 복도 5. 기둥-보 구조의 실

실 하나에 대한 하중의 흐름이다.

단면 상세도 외부에서도 실내의 매스가 부각될 수 있도록 최대한 투명한 파사드 시스템 중 하나인 SPG System 커튼월를 활용한다. 각 실별 용도가 다르며 그에 따라 벽, 바닥의 마감제가 다르다. 1층, 3층은 실이며 2층, 4층은 각각 1층, 3층의 지붕 슬라브를 활요하는 소규모 체육 프로그램이다.

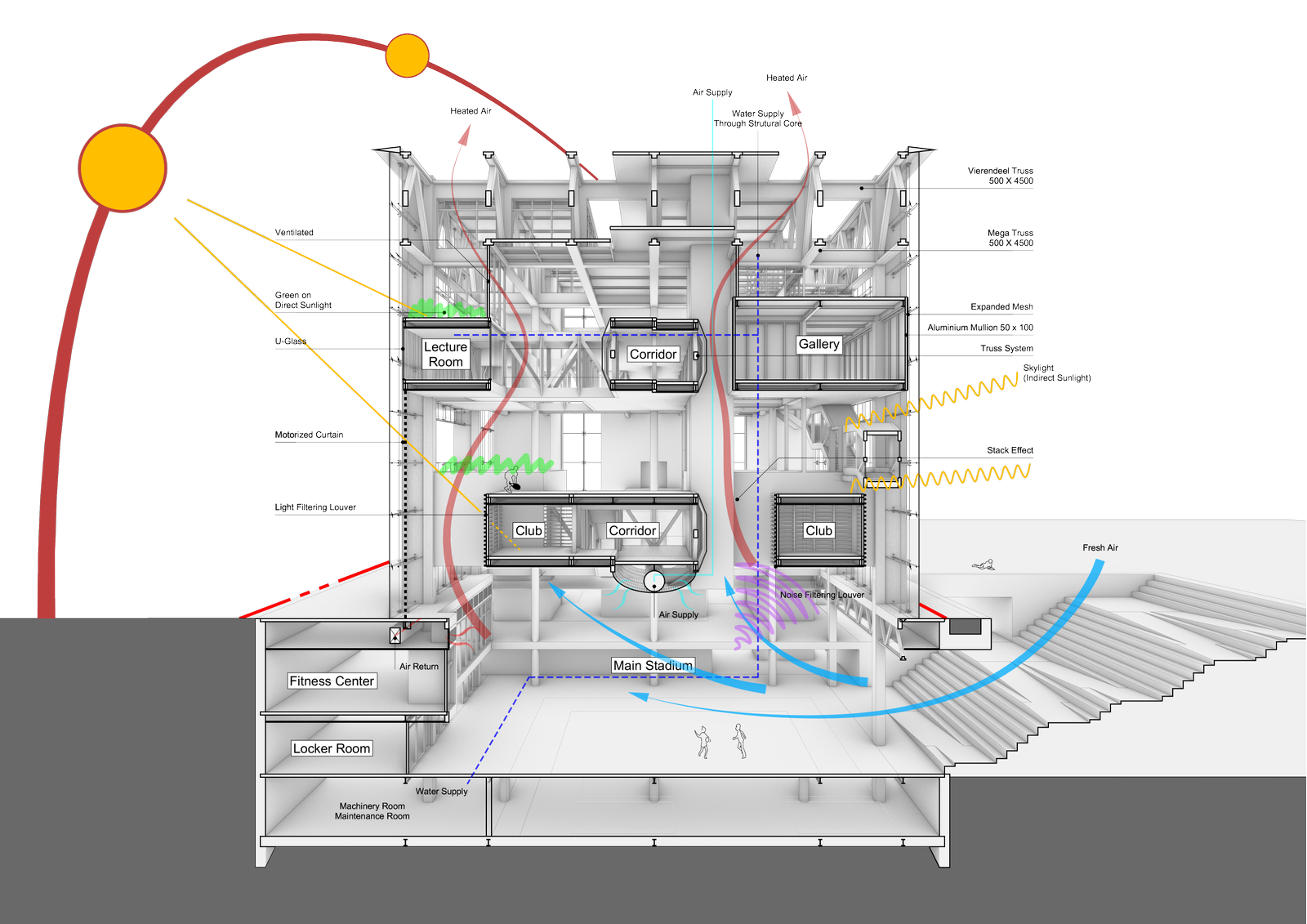

단면 투시도(시스템 다이어그램) 직사광선이 닿는 곳에 조경을 배치하고 각 실 등 사람이 사용하는 공간에는 반사광이나 간접광이 도달할 수 있도록 한다. 매스 중간중간에 최하층부터 최상층까지 뚫리는 부분을 만들어 환기가 보다 잘 일어날 수 있도록 하였다. 1층 중심을 지나는 복도 공간 바닥에 급기관을 설치하여 인공 환기가 가능하다. 각 꼭짓점의 구조 코어를 통해 EPS, 급수 등이 이루어진다.

패널
