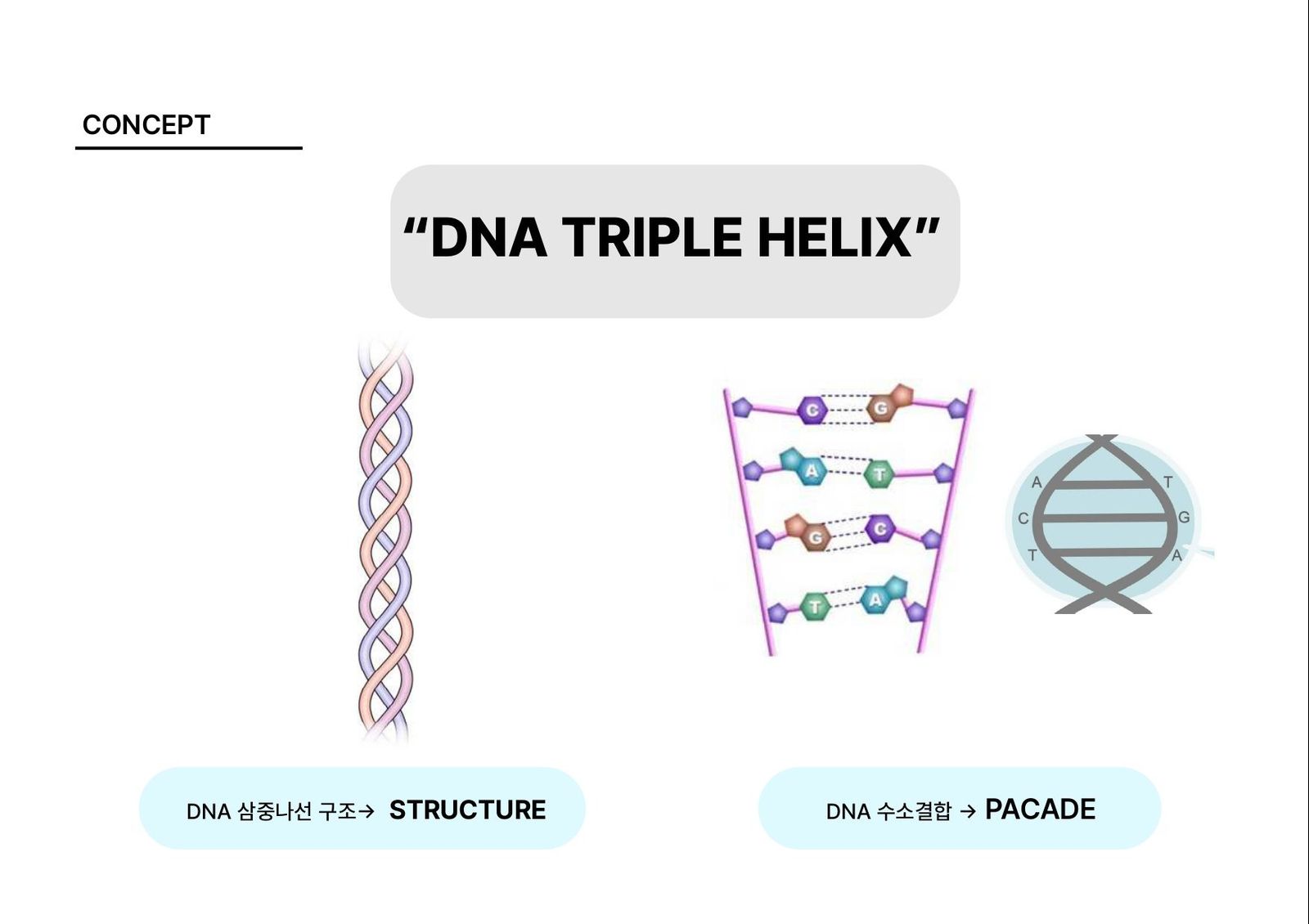

파라메트릭 타워의 주제는 DNA 삼중나선 구조이다. 사람의 눈으로 직접 볼 수 없는 DNA 구조의 신비로움을 Rhino Grasshopper의 파라메트릭 디자인으로 시각화하기 위해 DNA를 주제로 선정하였다.

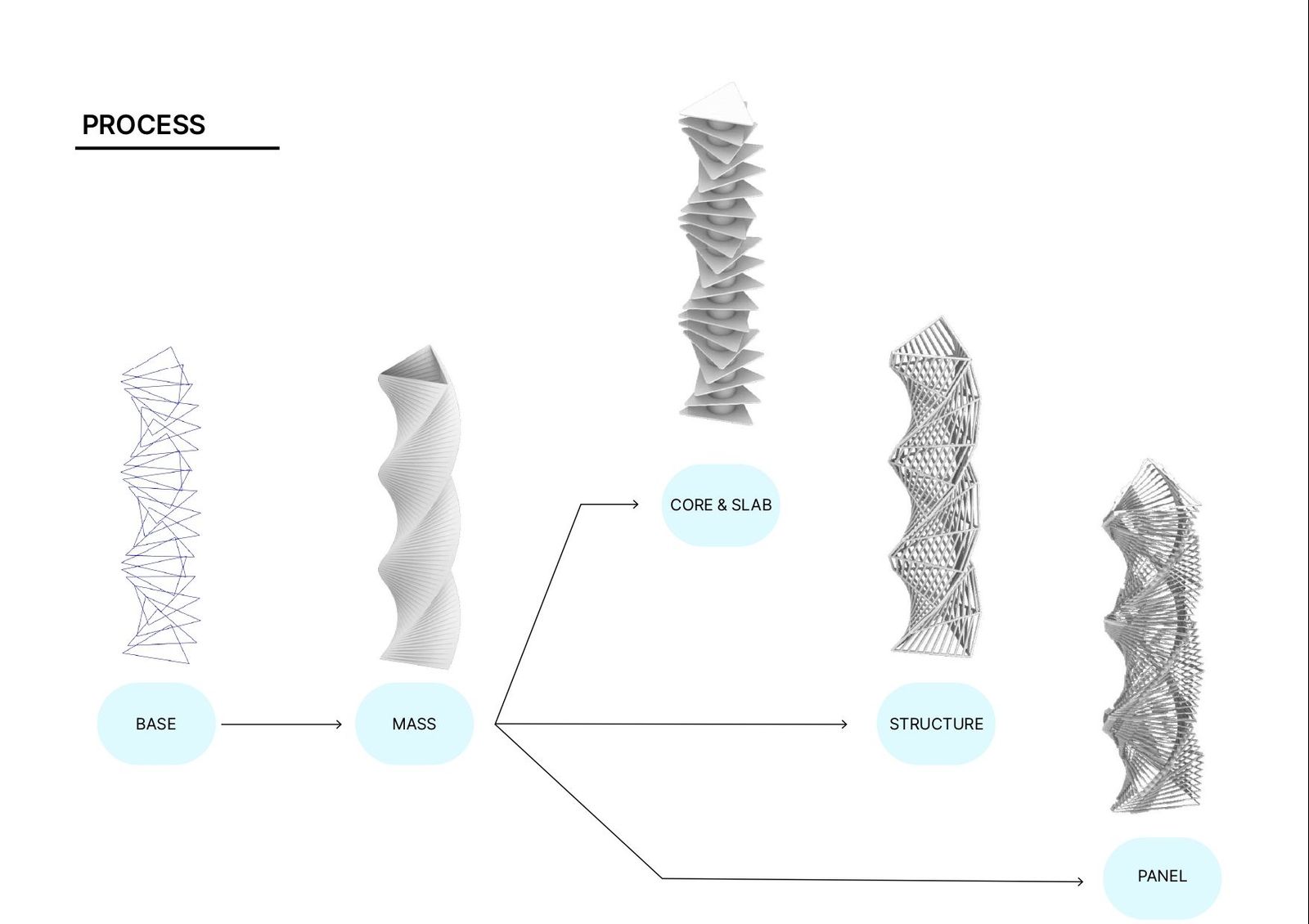

과정은 나선구조를 형성 할 삼각형 Base를 시작으로 Base가 엮인 Mass, Mass를 통한 Core&Slab, Structure, Panel을 생성하였다.

1. 나선구조를 형상화 하기 위해 먼저 Base Geometry를 첫 층에서 마지막 층까지 각 층의 삼각형을 회전시키는 범위를 2*pi(원)으로 줘서 나선구조를 형상화하였다. 2. Base Mass를 만들기 위해서는 앞에서 만들었던 Geometry에서 Explode를 통해 점을 추출하고 Shift List를 사용해 점을 각각 대응하게 만들어 loft시켜준다. 3. Area를 통해 각 면의 중심점을 구하고 그 중심으로 원을 그려 Core를 만든다. 면을 Z방향으로 Extrude 하여 Slab를 만든다. 4. Lunchbox를 사용해 면 분할 하여 Brep와 Cap을 이용해 Structure를 생성하고 surfacebox 또한 생성한다. 5. Panel은 단순하지만 DNA의 수소결합에서 이미지를 차용했으며 각 Surfacebox에서 각각의 수소 결합을 보여주기도 하고, 전체로 봤을 때 하나의 큰 DNA 수소 결합처럼 보이게 의도하였다. Divide Surface의 V Count를 통해 Panel Pipe의 개수를, Pipe의 두께를 통해 Panel의 열림과 막힘 정도를 조절하였다.

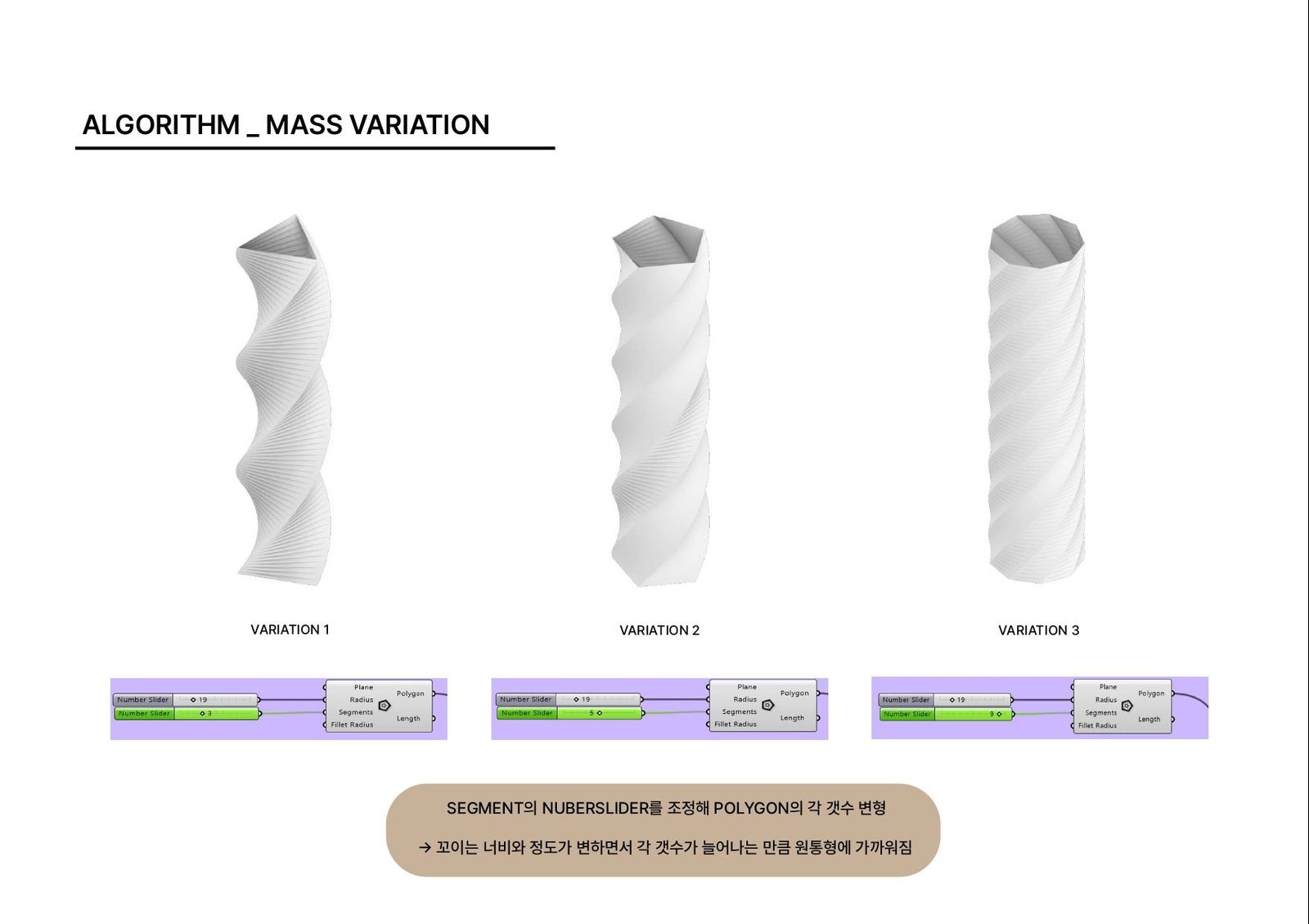

첫번째 Parametric Variation 요소로 Segement의 Numberslider를 조정해 Polygon의 각 개수를 변형할 수 있다. 꼬이는 너비와 정도가 변하면서 각 개수가 늘어나는 만큼 원통형에 가까워지는 걸 확인 할 수 있다

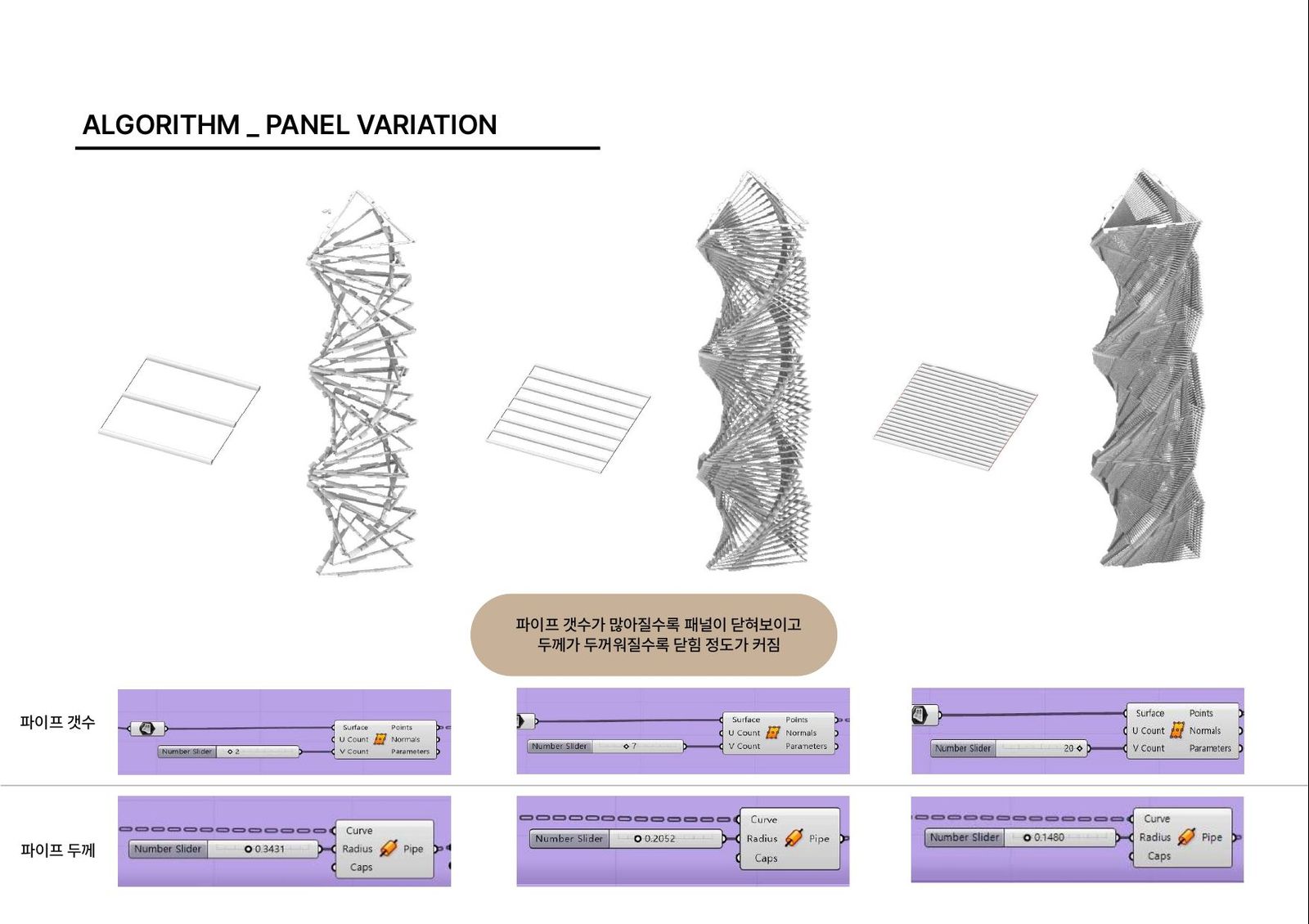

두번째 Parametric Variation 요소로 Pipe의 개수와 두께를 조절하여 Panel의 열림과 막힘 정도가 변할 수 있다.파이프 개수가 많아질수록 패널이 닫혀보이고 두께가 두꺼워 질수록 닫힘 정도가 커진다.

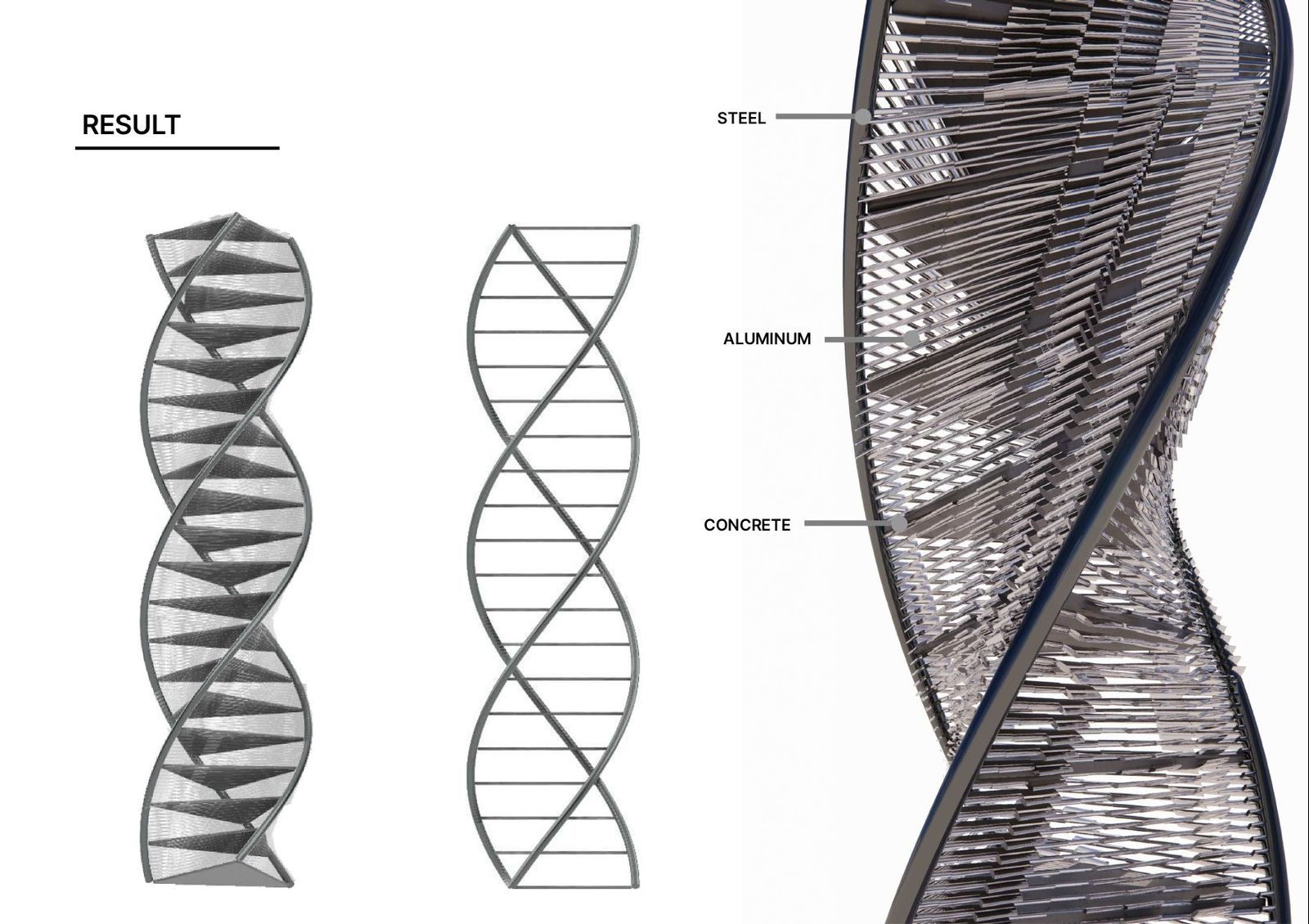

구조는 Steel, 패널은 Aluminum, 슬라브는 Concrete로 재료를 선정하였다.

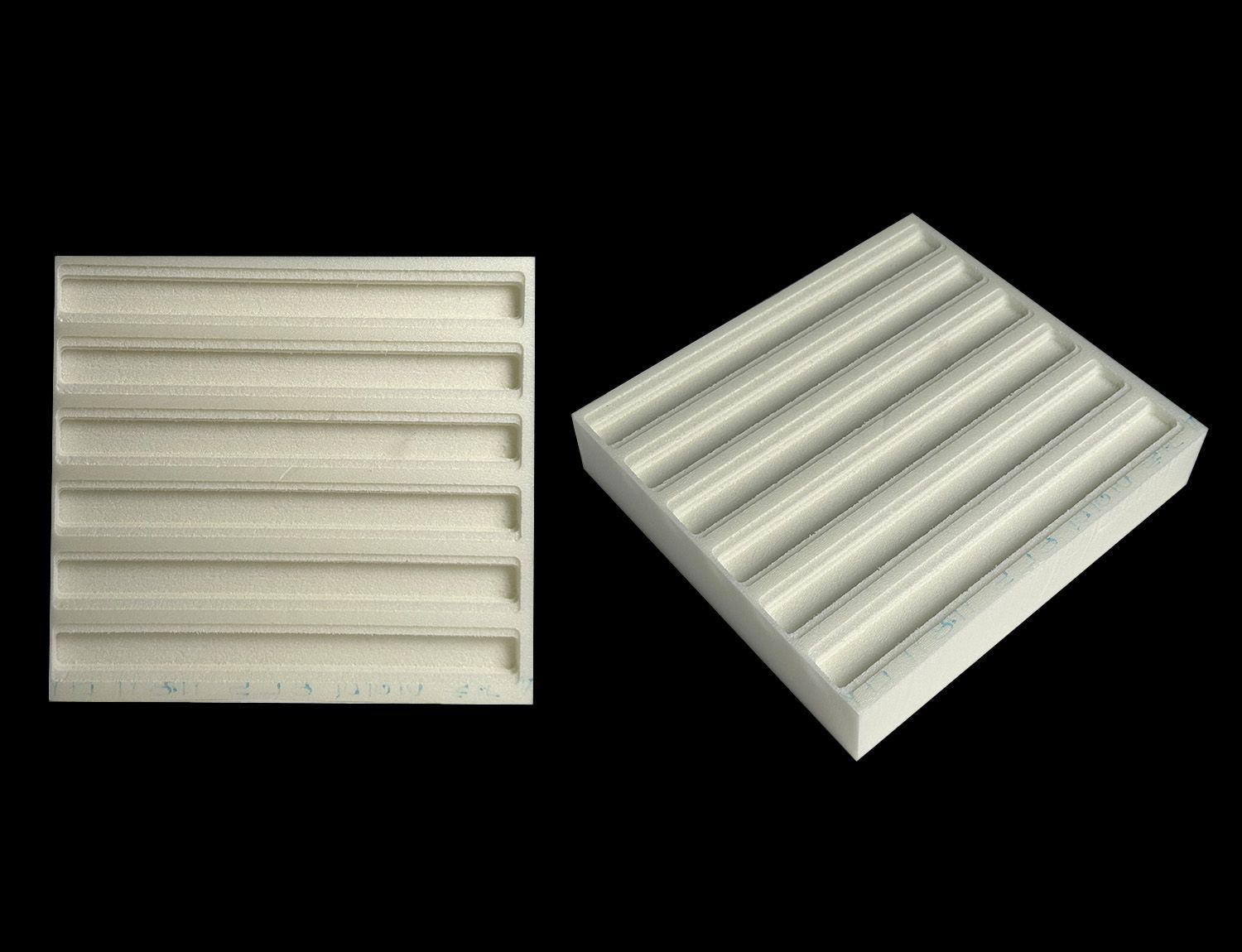

패널의 모듈을 cnc로 가공한 모습이다.
