파빌리온 “A Remote Castle”은 원형이 만드는 곡선이 평면상에서 연결되어 이루어진 파빌리온입니다.

외딴 성이라는 의미를 가진 이름에 맞게 파빌리온은 배나 비행기로 접근할 수 있는 외딴 섬, 캐나다 프린세스 로얄 섬에 위치합니다. 포트 하디에서부터 프린스 루퍼트를 잇는 물길 중간에 위치한 사이트는 가파른 산과 물, 그리고 다양한 야생동물들을 볼 수 있는 매력적인 지역입니다.

정사각형과 그 정사각형의 대각선을 지름으로 하는 원이 겹쳐지고, 정사각형의 각 꼭짓점에 의해 분절된 원의 호가 정사각형의 면에 의해 반사되며 볼록하거나 직선이거나 오목한 면을 만듭니다. 따라서 각 면에서 만들어지는 경우의 수에 따라 81가지의 평면 유닛이 만들어집니다. 이 평면 유닛을 무작위로 스케일을 조정하고 결합해 평면을 만듭니다. 그 후에 각 평면에 높이 변화를 주었습니다. 높이 변화 규칙은 정사각형 평면 유닛이 8m의 기본 높이를 가지고, 한 면을 바라보았을 때 오목한 면을 가질 경우 –2m, 직선 면을 가질 경우 +0m, 볼록한 면을 가질 경우 +2m를 주는 규칙입니다. 예를 몇 가지 살펴보면, 원형 평면 유닛은 16m(8m + 2m*4)가 됩니다. 또 3개의 면이 오목하고 1개의 면이 볼록한 경우에는 4m(8m – 2m*3 + 2m*1)가 됩니다.

평면유닛으로 만들어지는 입체 유닛들은 사이트의 경사에 의해 조절됩니다. 무작위한 평면 유닛의 배열과 사이트에 반응하는 입체 유닛은 일정한 규칙속에서 다양한 파빌리온의 형태로 발전될 수 있는 가능성을 보여줍니다.

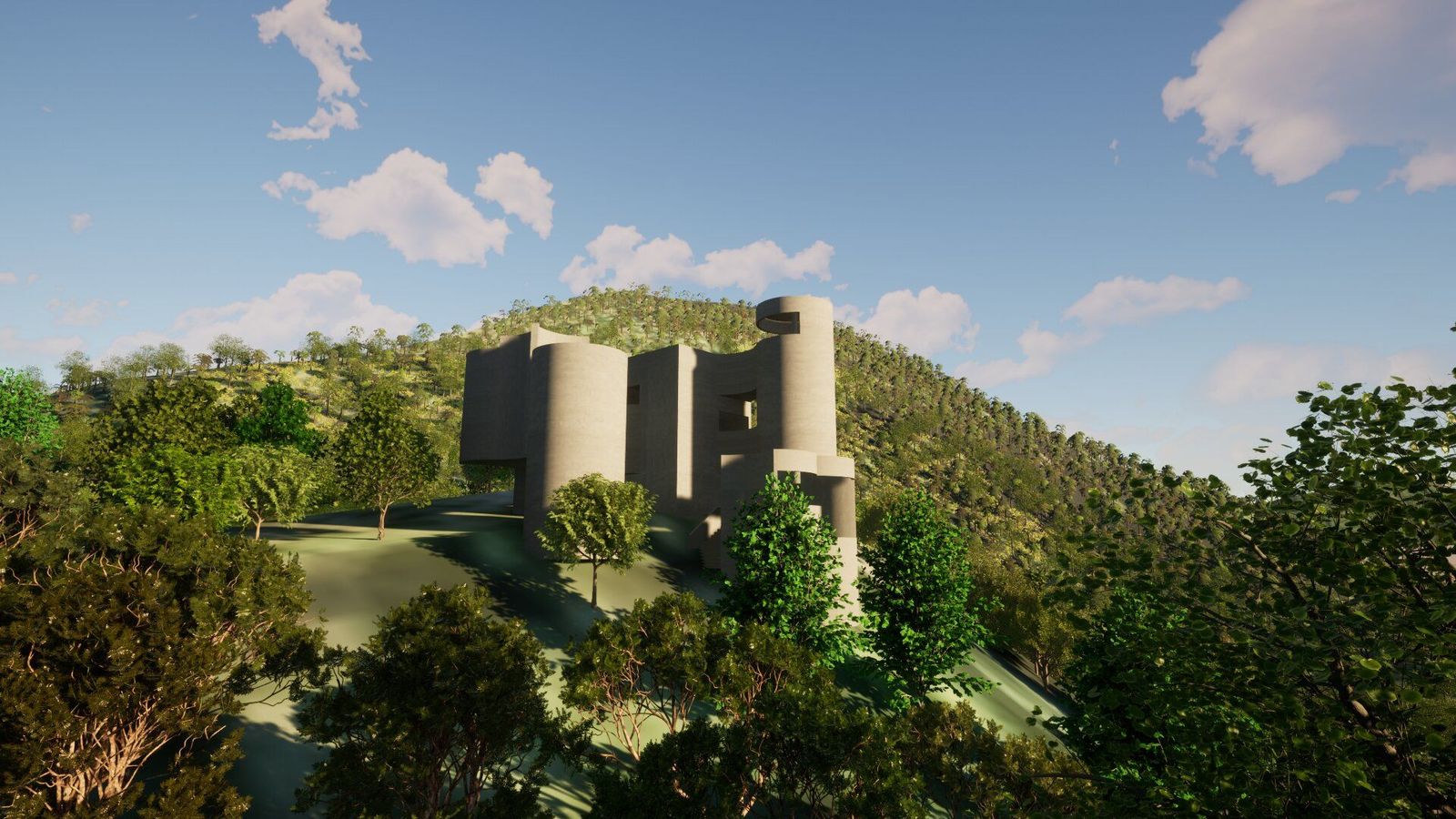

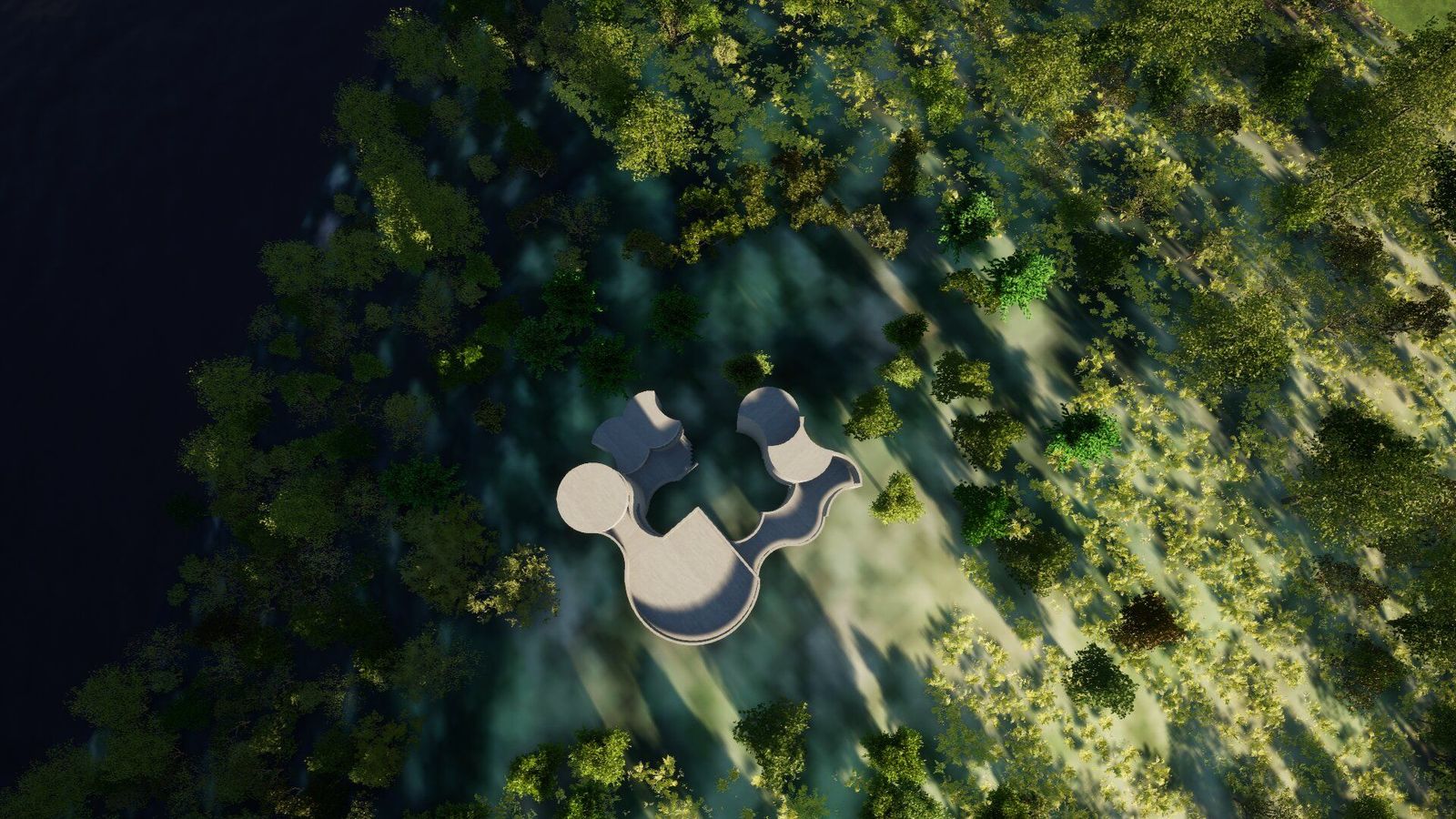

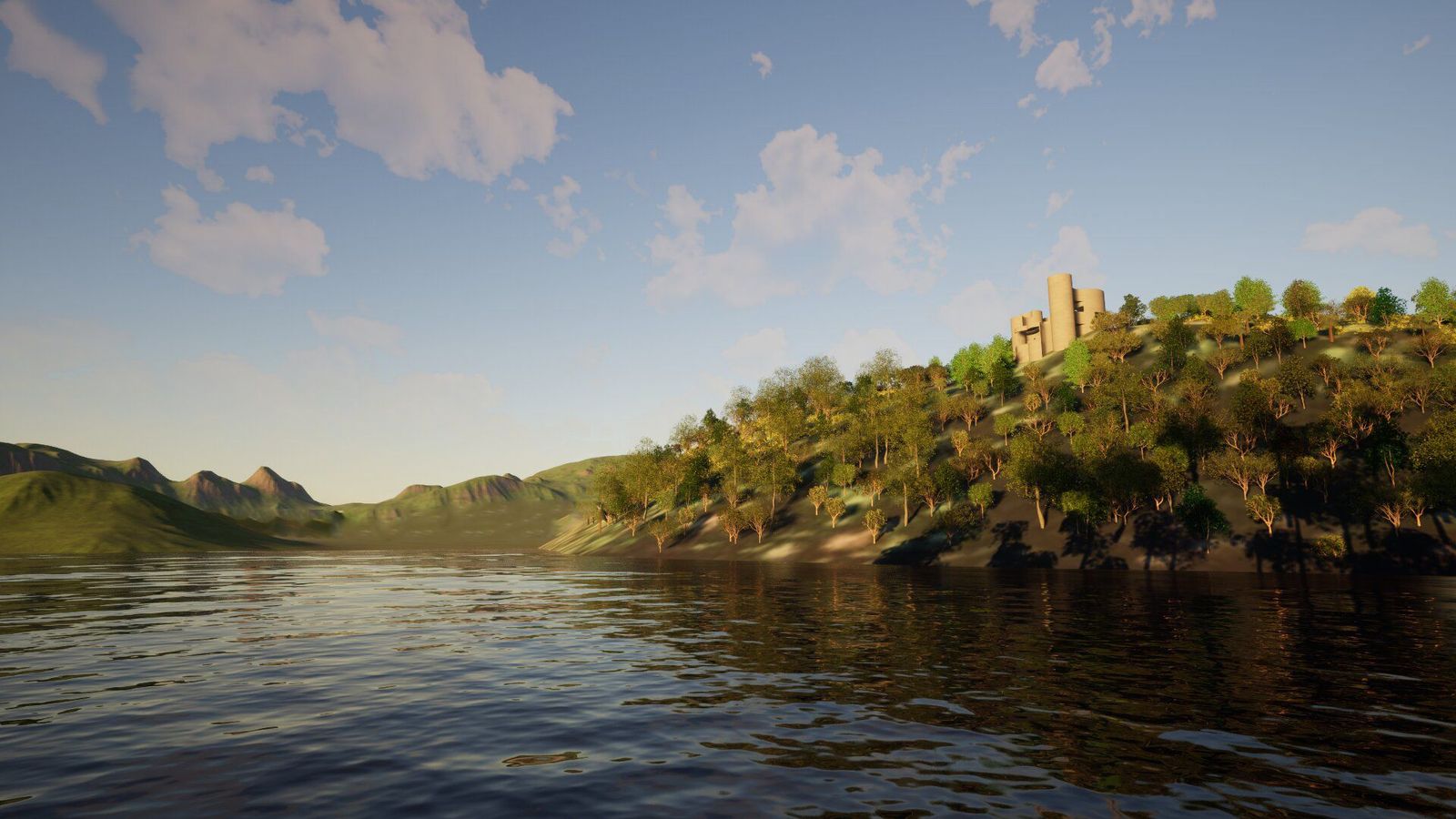

산과 물을 바라볼 수 있는 방향으로 창을 뚫고, 원형 계단 등의 요소를 추가해 파빌리온을 구성했습니다. 아래부터는 파빌리온 이미지와 도면이 있습니다. 파빌리온 익스테리어

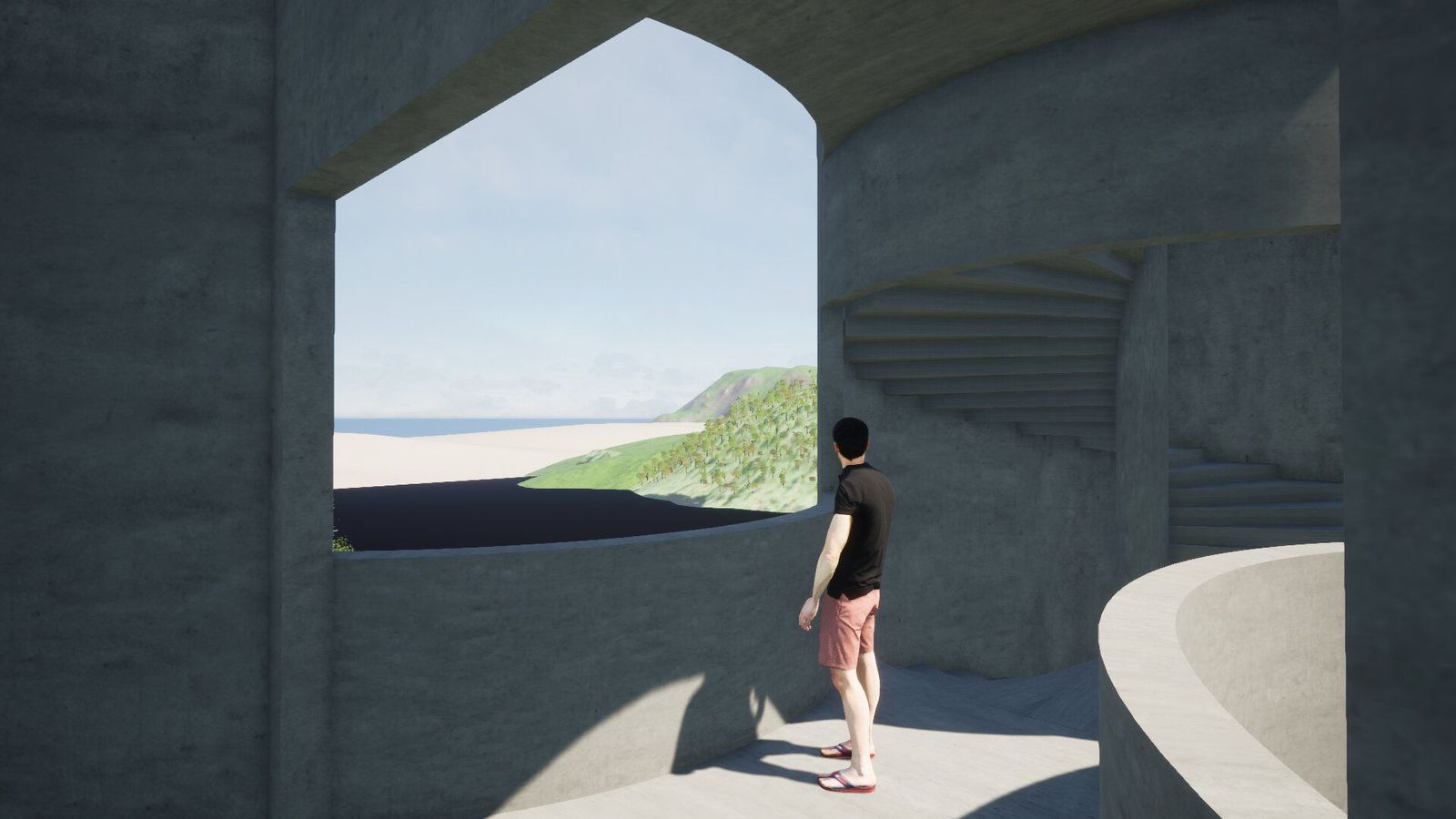

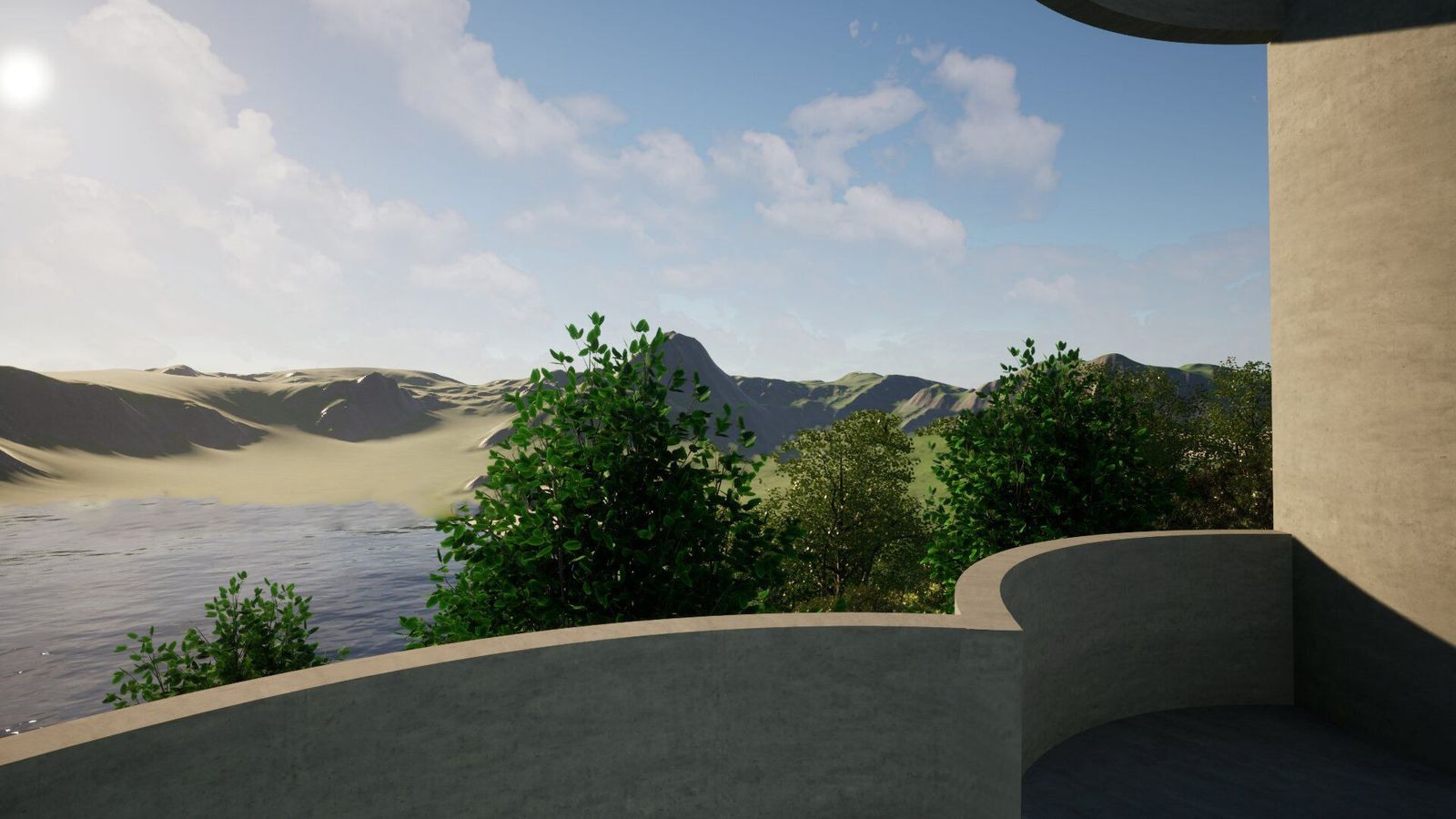

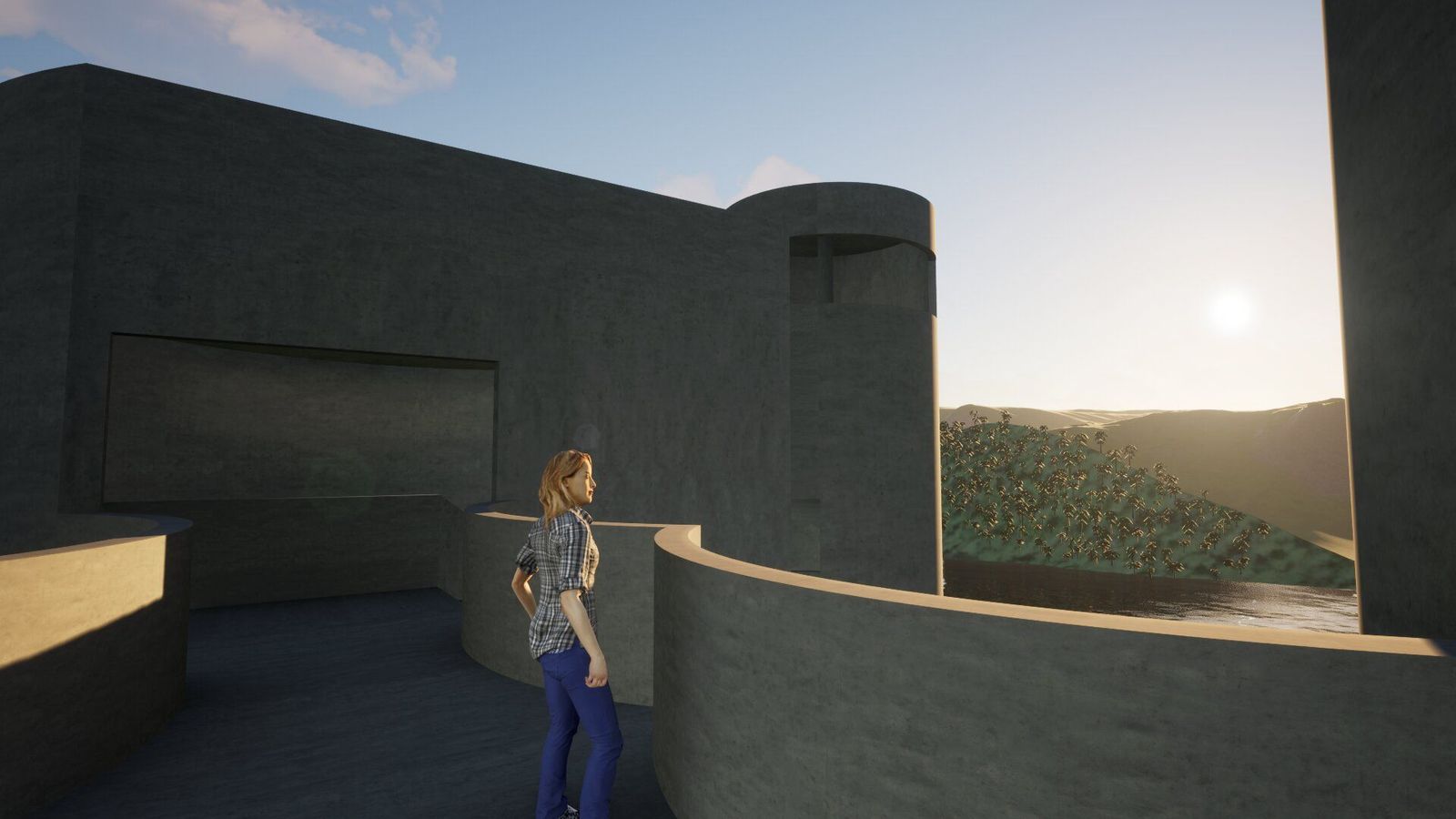

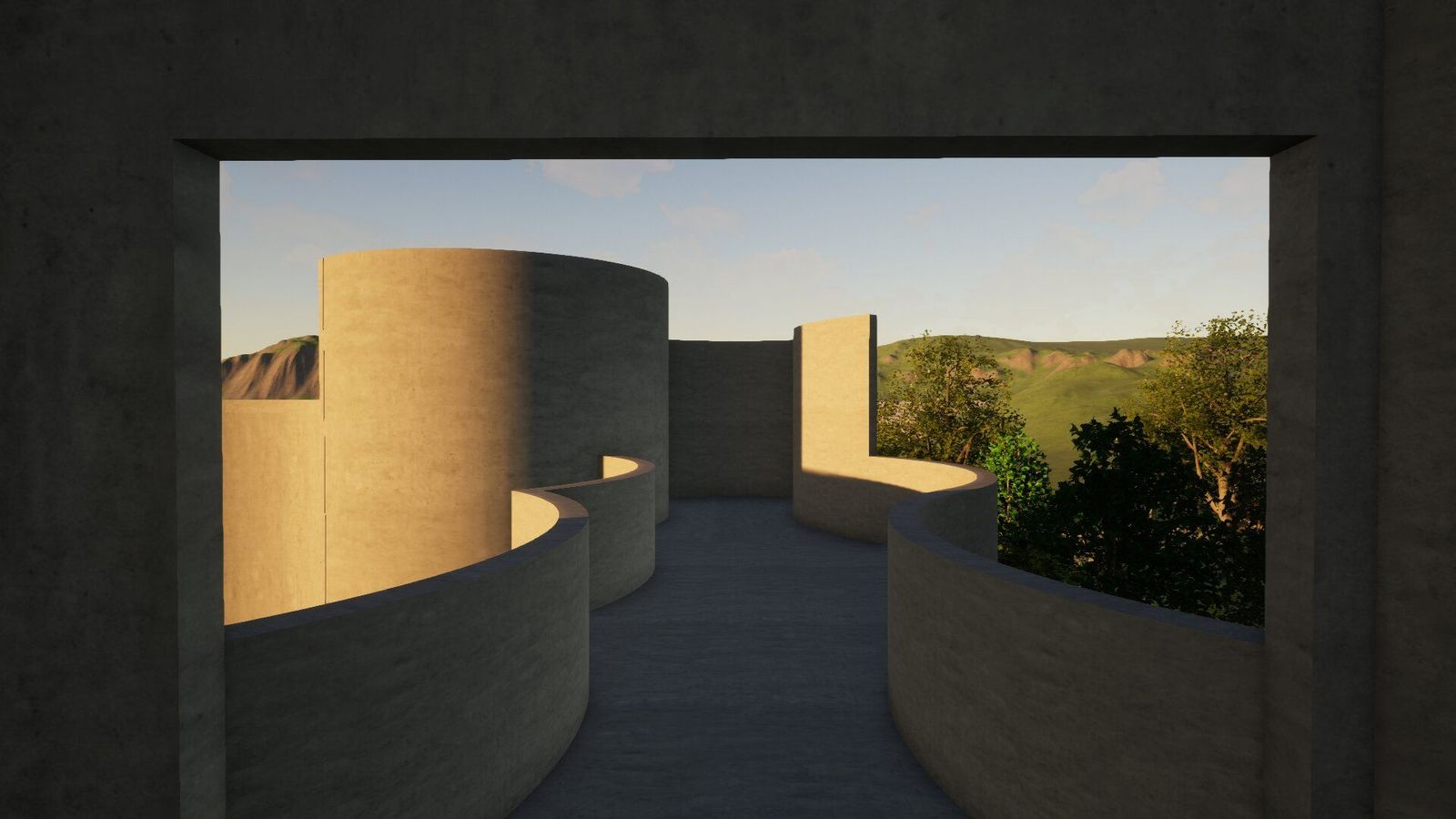

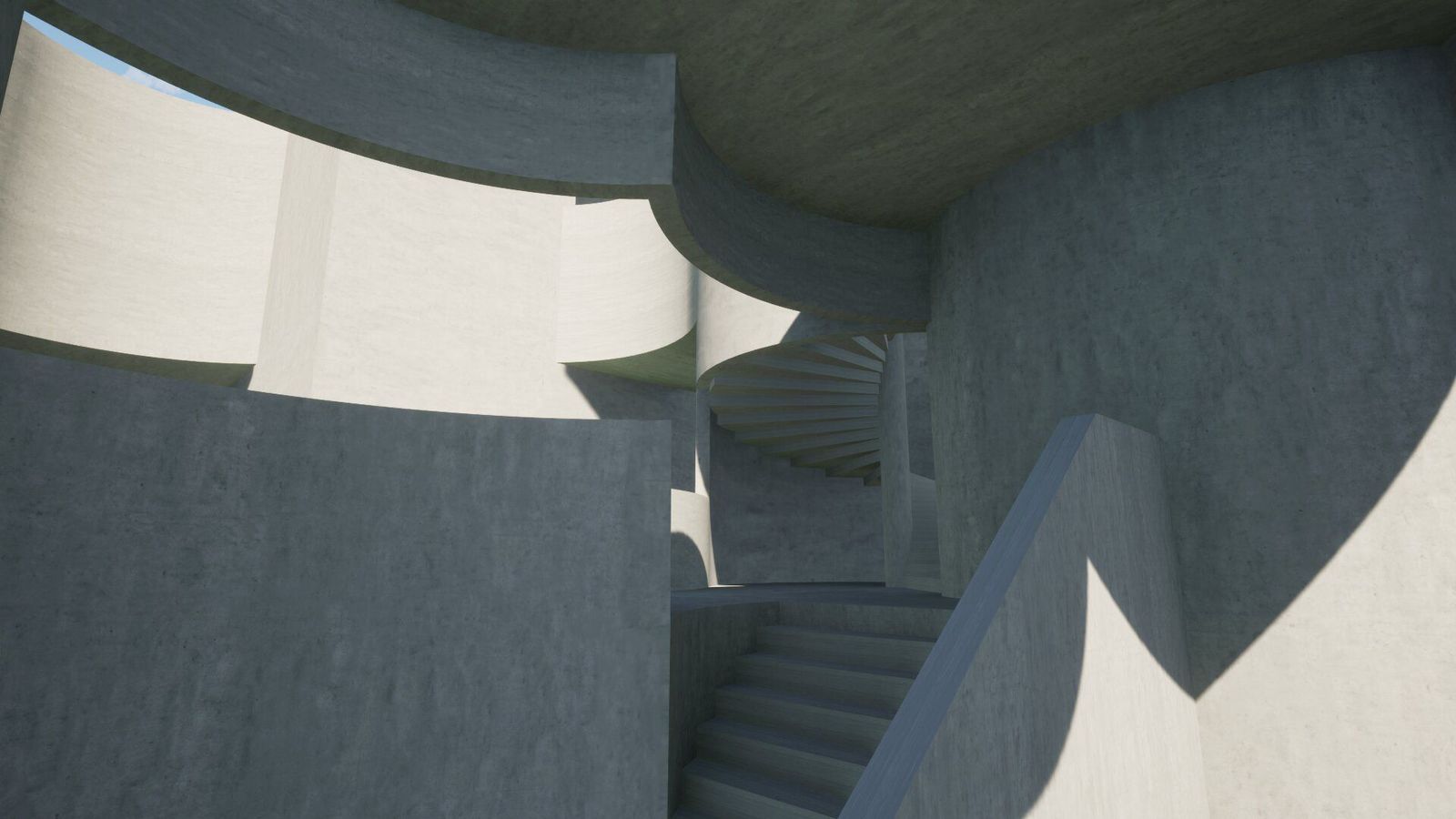

파빌리온 인테리어

아래부터는 도면입니다. 파빌리온 배치도

파빌리온 평면도

파빌리온 단면도

파빌리온 입면도
