‘건축도면의 이해와 작도'에서는 공동주택을 리모델링한 휘경 어린이 도서관의 평면도, 단면도, 정면도를 작도하였다. 이번 프로젝트의 가장 큰 목적은 창문의 크기, 계단의 너비, 화장실의 크기 등 공간감을 익히는 것이었다. 본격적인 작도를 시작하기 전, 휘경 어린이 도서관을 직접 방문하여 실제 공간과 도면에 표현된 공간을 비교하는 시간을 가졌다. 이번 프로젝트를 통해 도면에서 두꺼운 선으로 표현해야 하는 요소와 얇은 선으로 표현해야 하는 요소가 각각 무엇인지, 점선이 의미하는 것은 무엇인지 등 도면을 읽을 때 알아야 하는 기본적인 것들을 공부할 수 있었다.

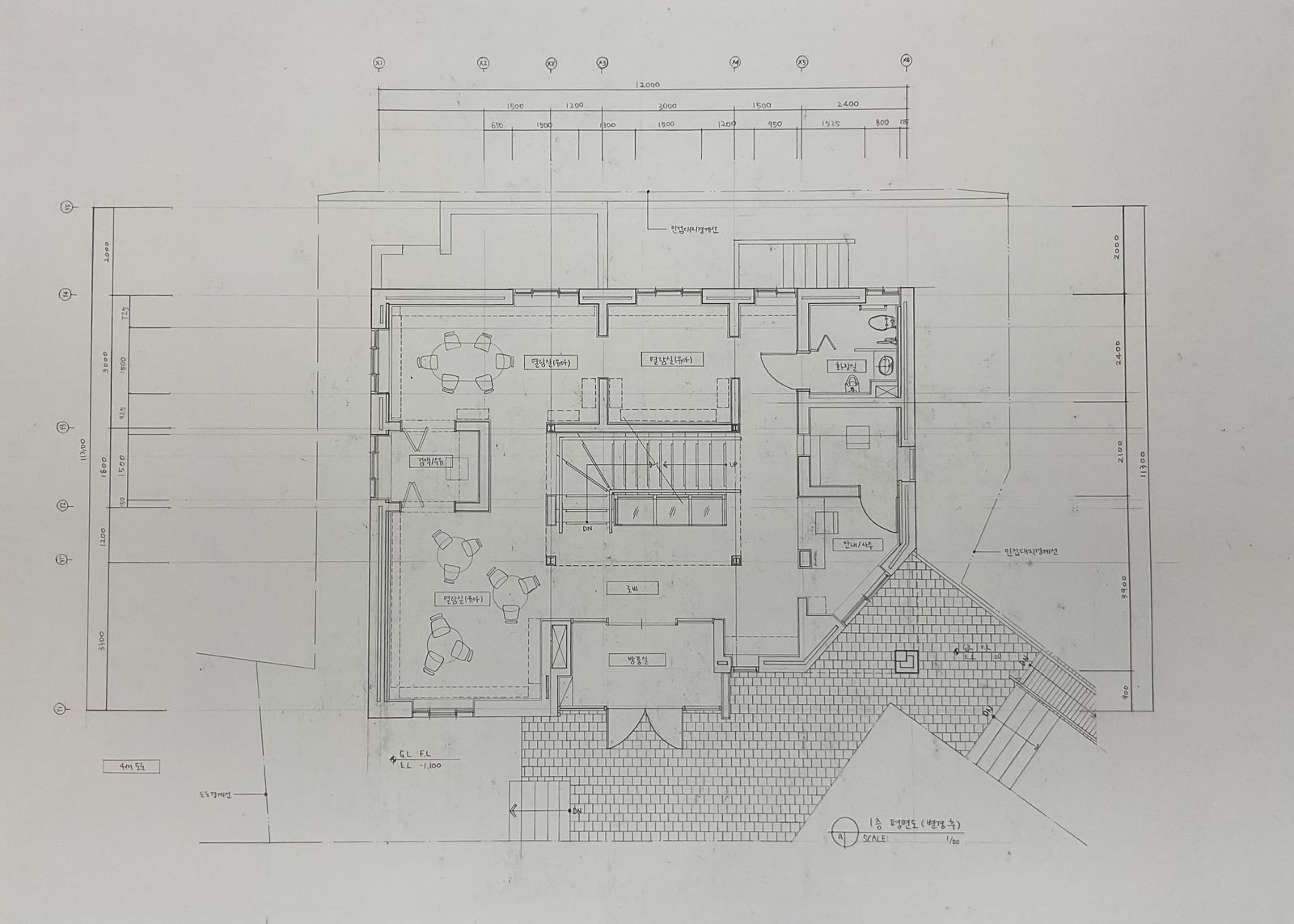

1층 평면도

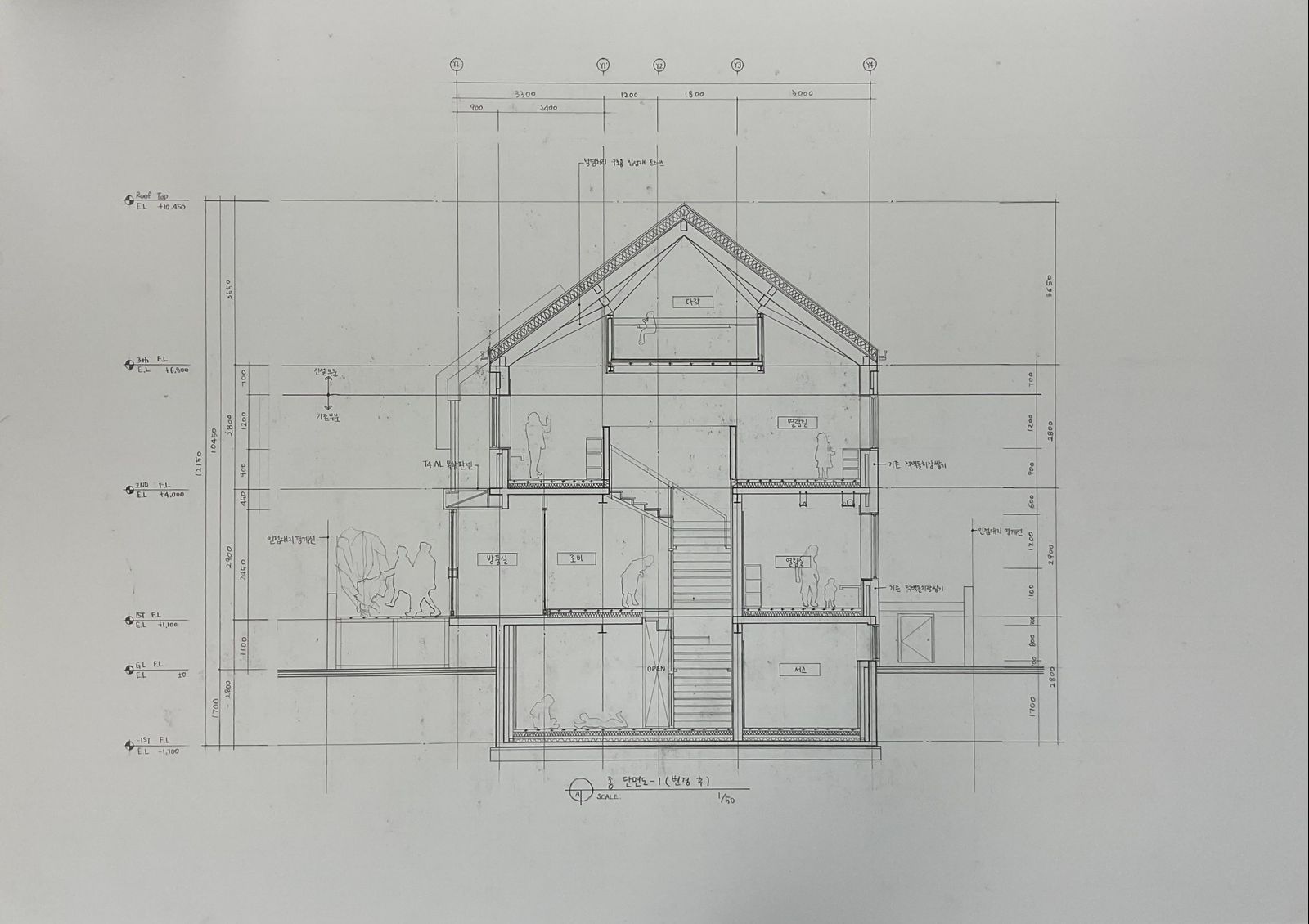

종 단면도

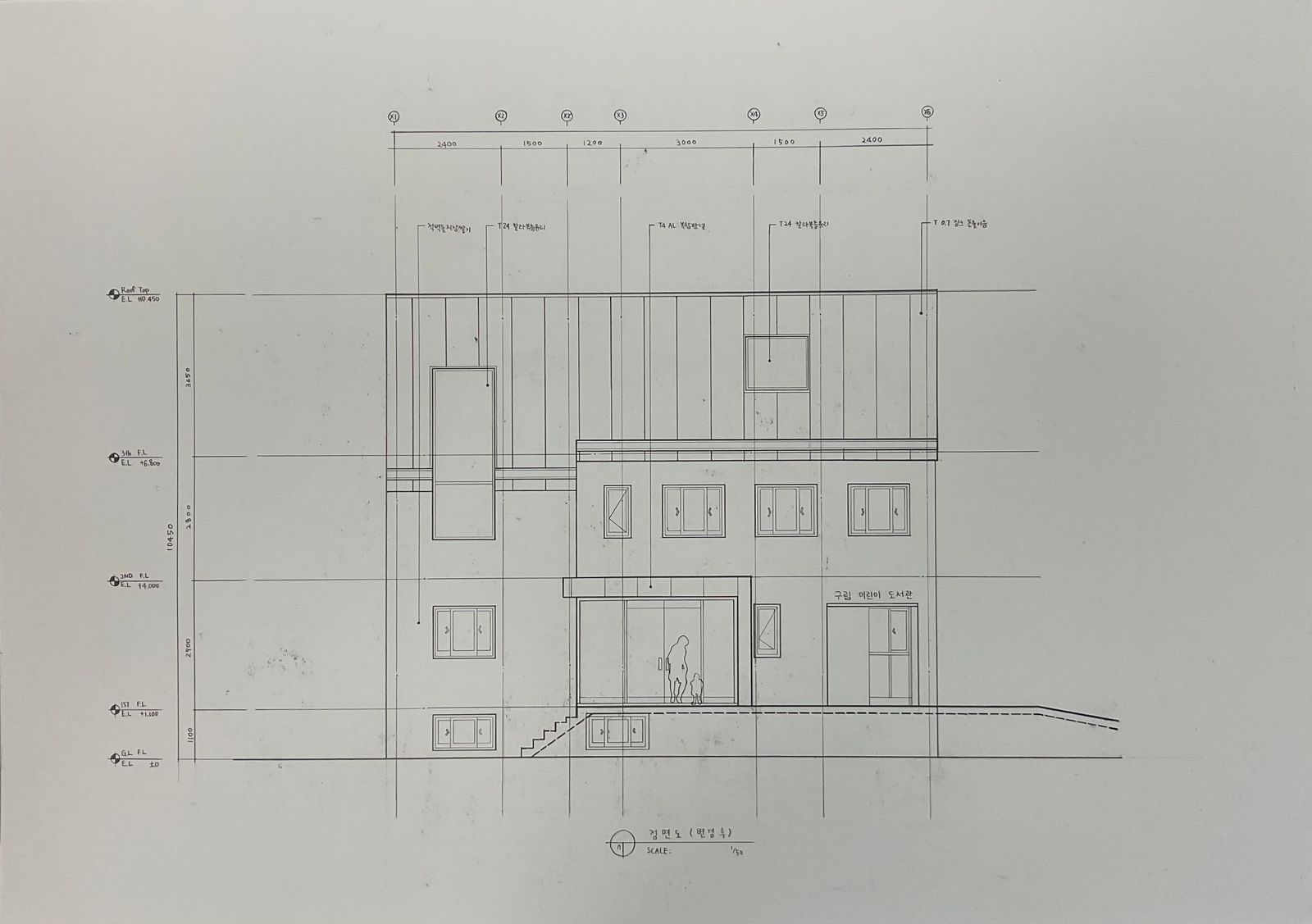

정면도
