이번 프로젝트는 가까운 장소에 위치해 있는 휘경 어린이 도서관을 작도하는 활동이었다. 휘경 어린이 도서관을 직접 방문할 수 있는 기회가 있었고 방문 후 설계 도면과 비교하며 몸소 도면과 실제 장소와의 스케일을 비교할 수 있었다. 이뿐만 아니라 도서관의 겉으로 드러난 부분 외에도 내부 구조도 확인할 수 있어 좋은 학습이 되었다. 도면 작도 과정에서 축선으로부터 외벽, 내벽의 길이와 거리를 파악할 수 있고 오차를 없앨 수 있었기에 축선의 중요성을 알게 되었다. 모든 것이 축선을 기준으로 뻗어나가기에 축선에 신경을 많이 써서 작도하였다.

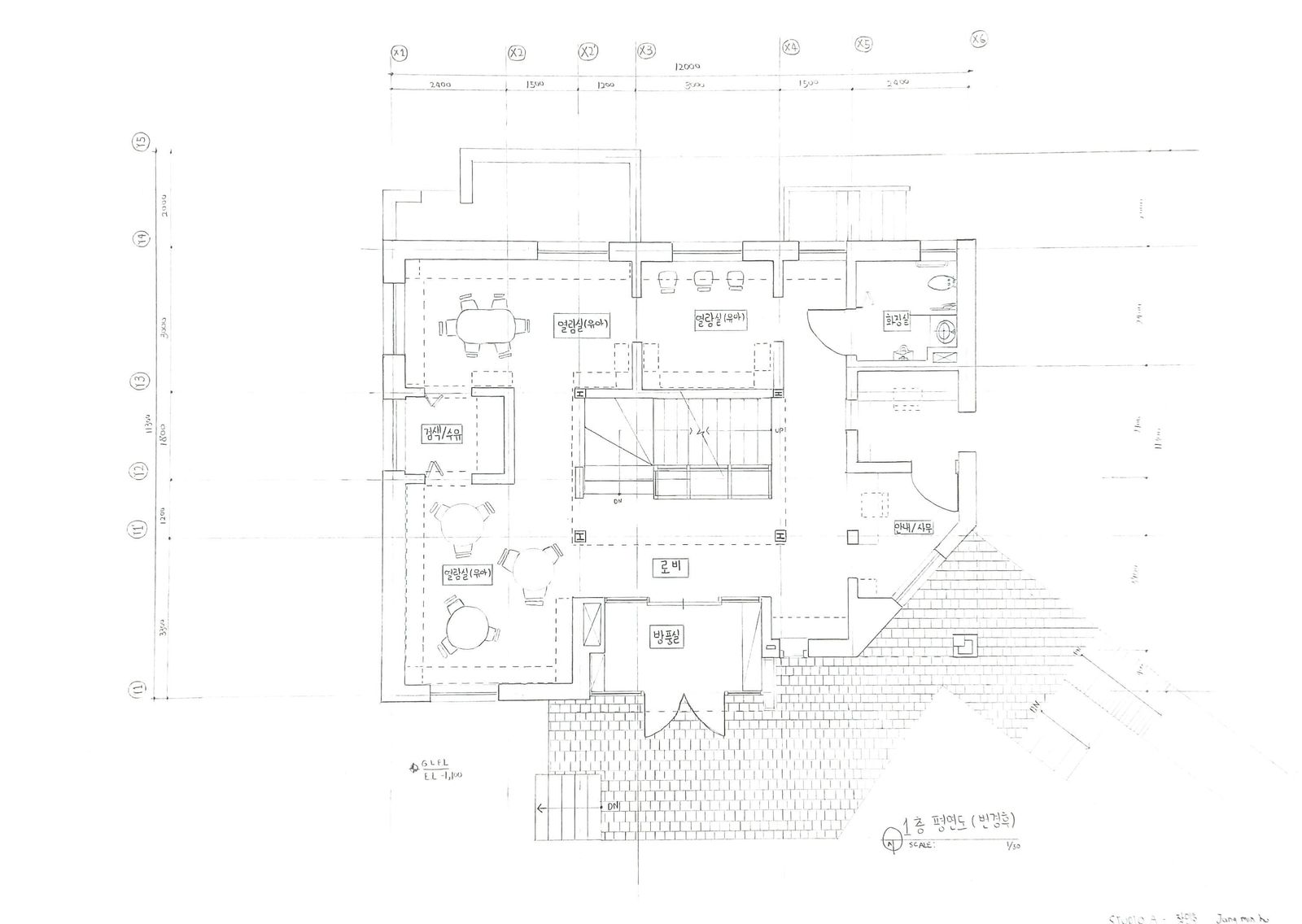

1층 평면도

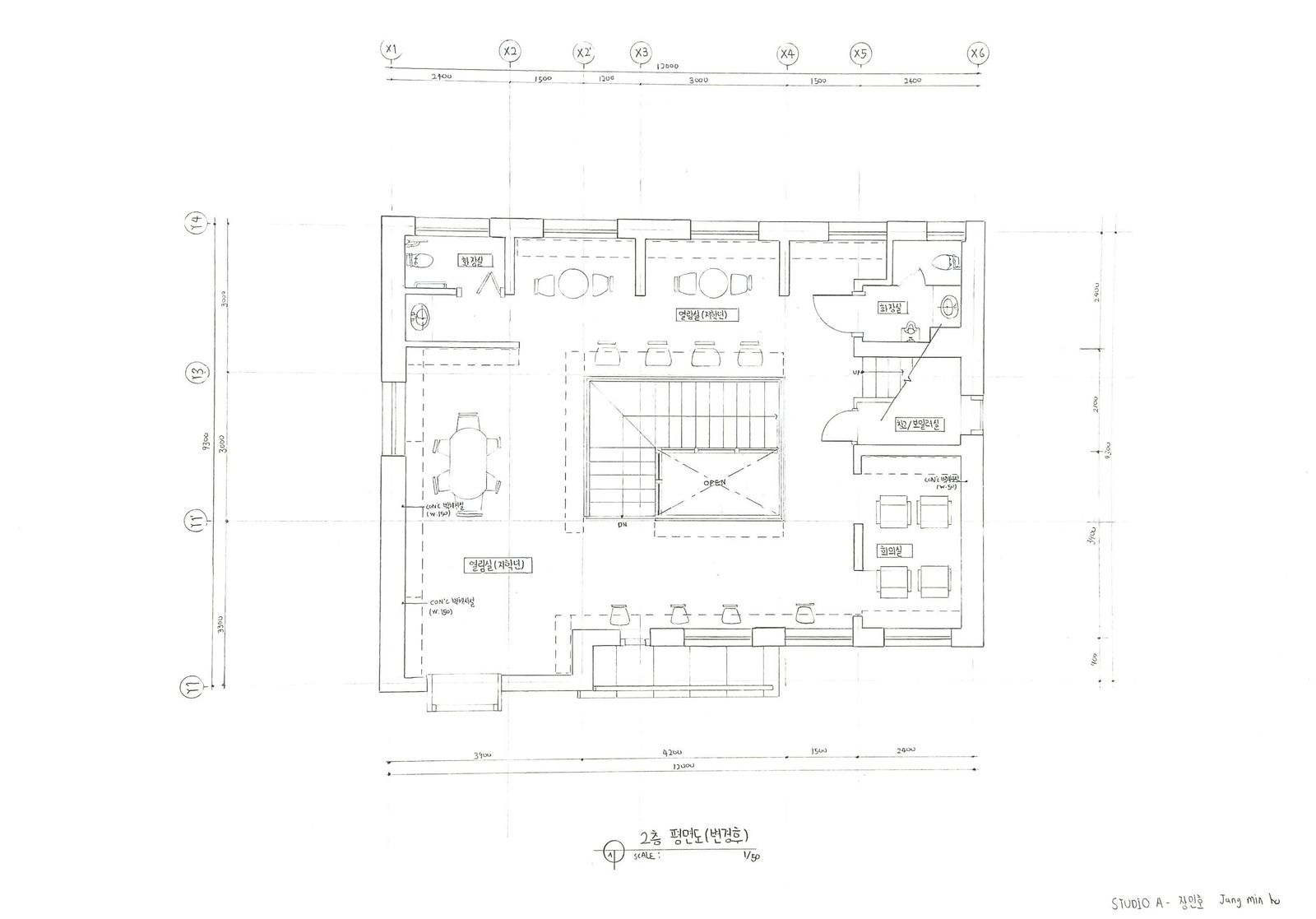

2층 평면도

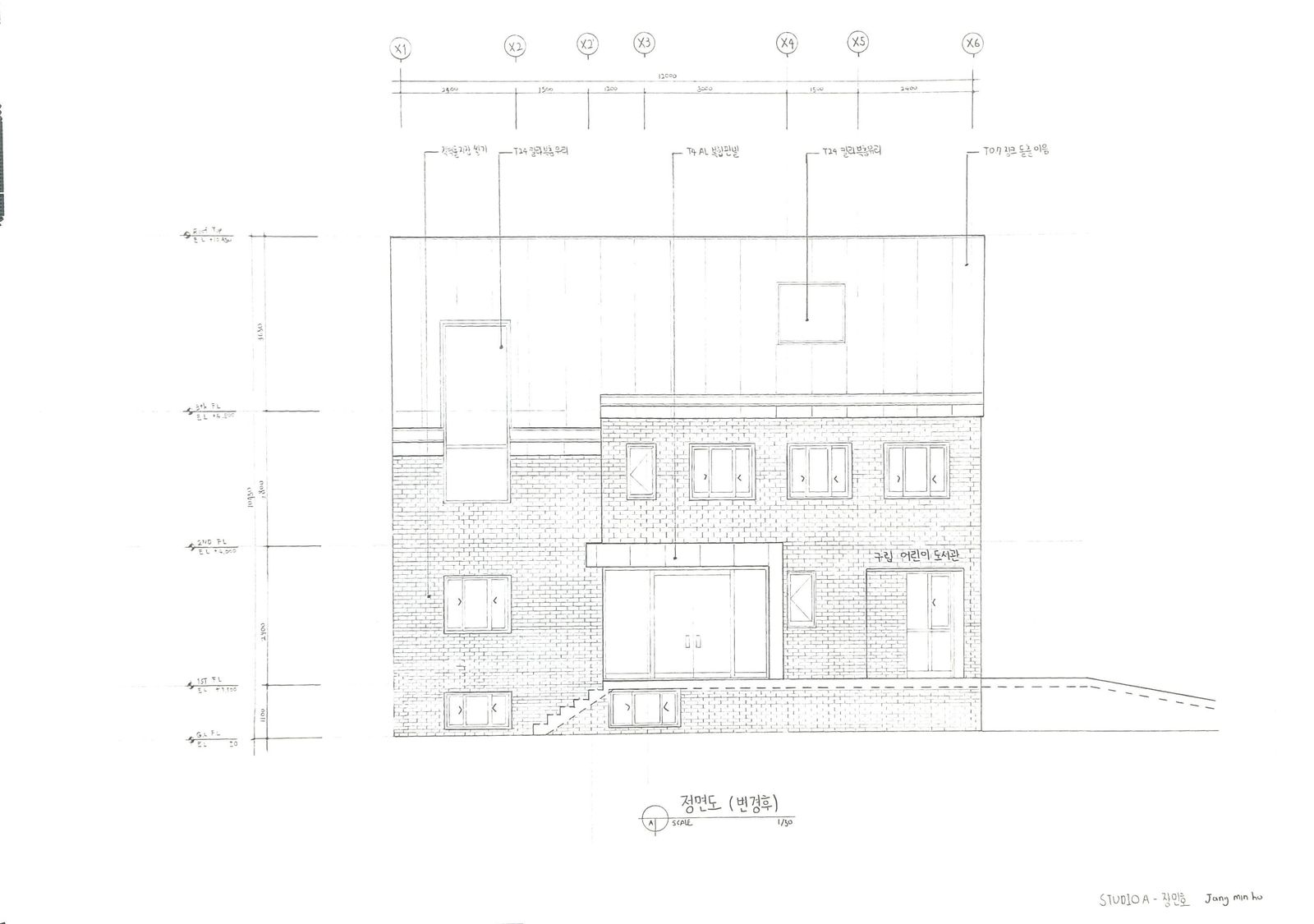

정면도

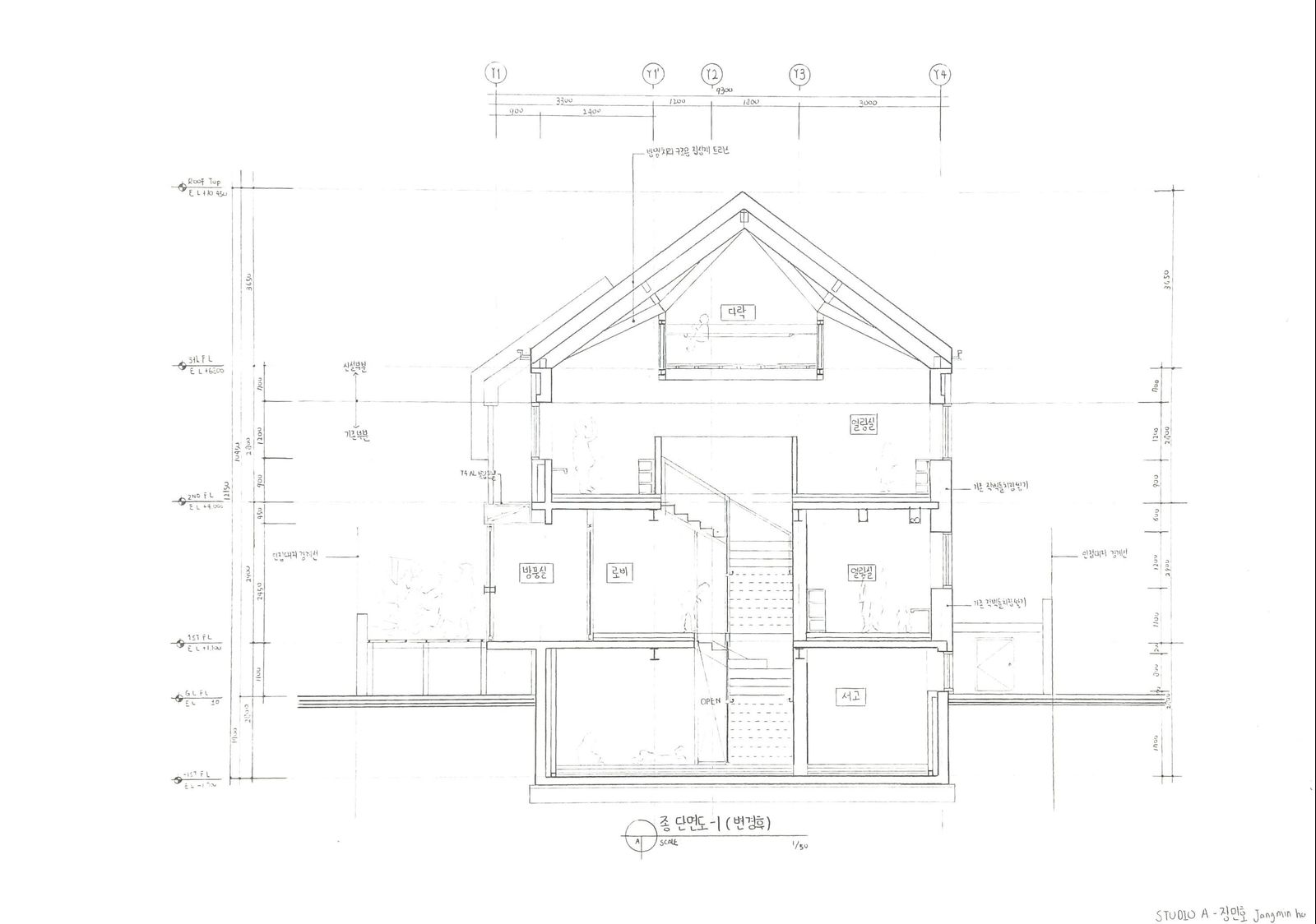

종 단면도
