김소라 교수님의 강의를 중심으로 휘경동 어린이 도서관의 설계의도를 알게 되고, 의도를 생각하며 도면을 그렸다. 도면을 그리고, 피드백을 받으면서 도면에서 가장 중요하다고 느낀 것은 오차 없는 수치와 선의 위계이다. 오차를 줄이기 위해 밀리미터 단위를 사용한다는 것 또한 인상적이었으며, 선의 위계가 도면의 이해도를 더욱 높일 수 있다는 것을 알게되었다. 또한, 이번 건축도면을 공부하면서 도면에는 건물의 형태에 관련된 정보만을 표시한다고 알고 있었던 기존의 관념을 수정할 수 있었다. 도면 작도와 동시에 휘경동 어린이 도서관에 직접 방문해보면서 도면에서 표현된 것들이 어떤식으로 구현되어 있는지를 찾아보았다. 다음은 직접 작도한 도면이다.

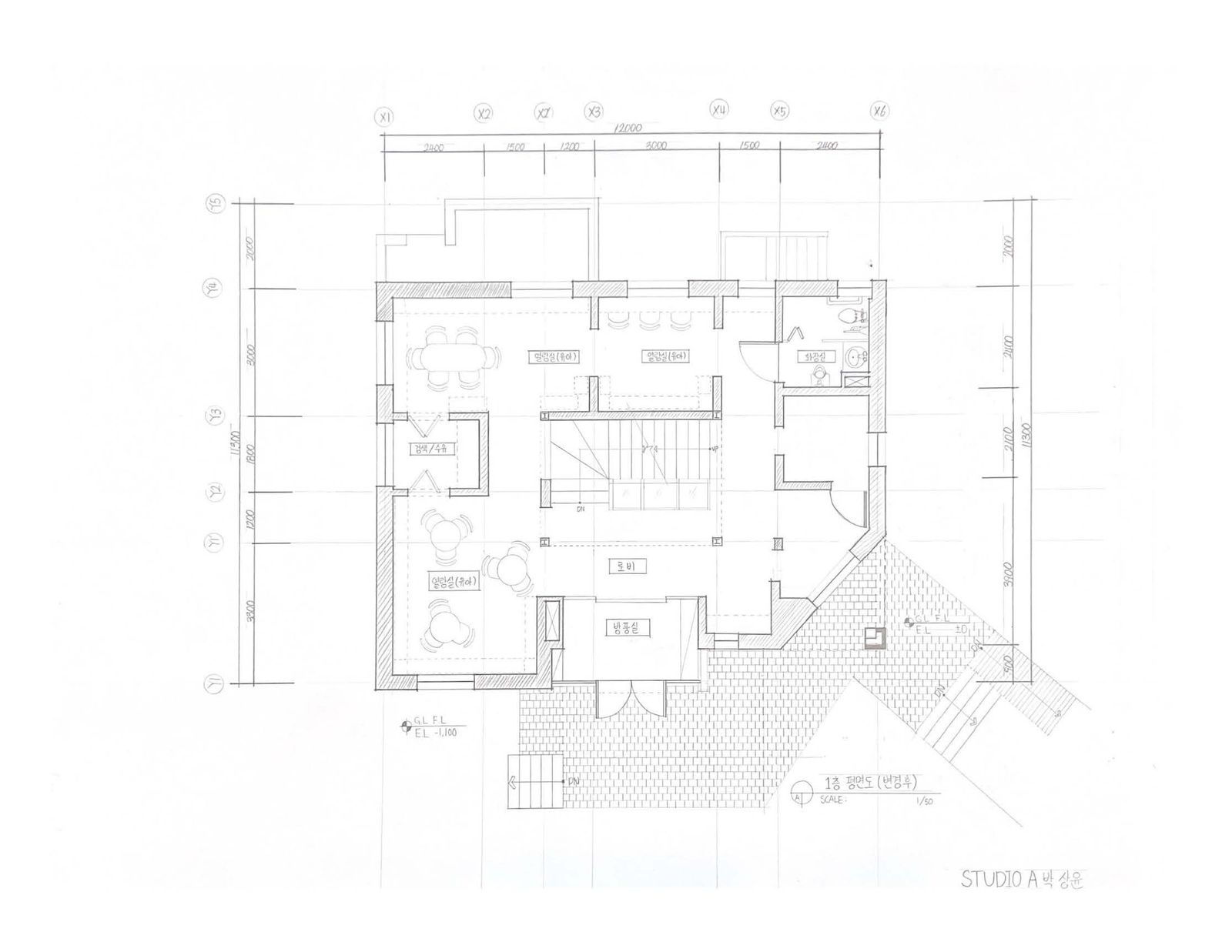

1층 평면도

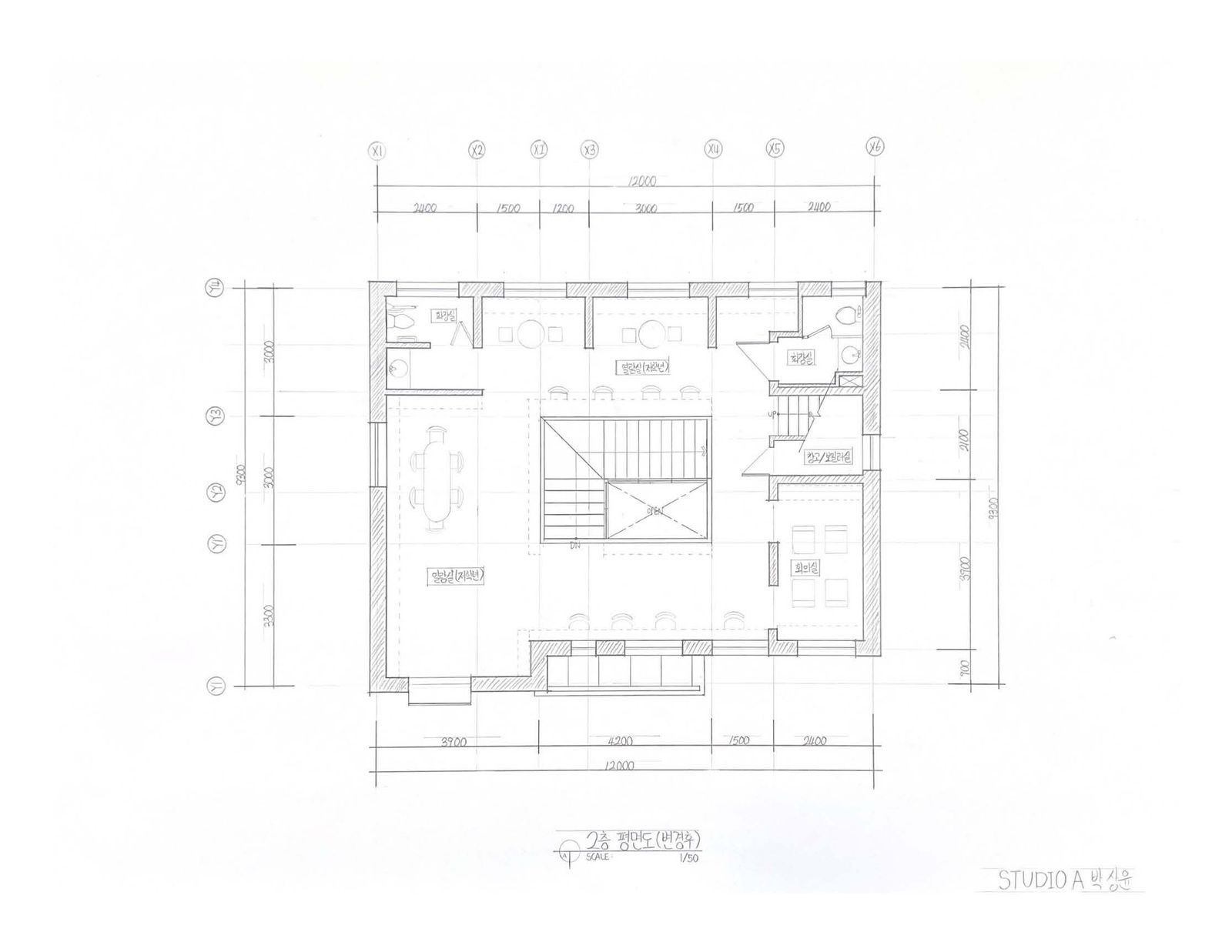

2층 평면도

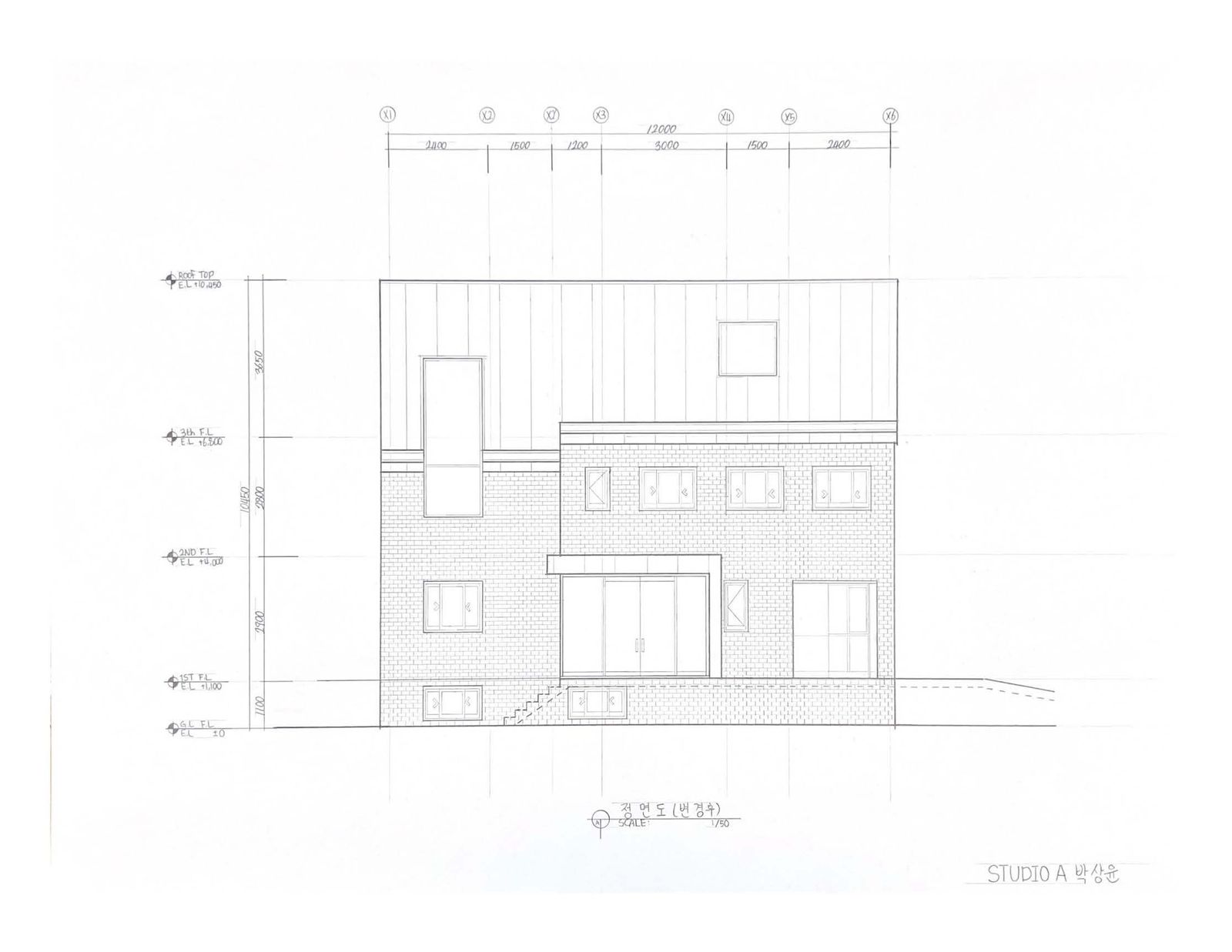

정면도

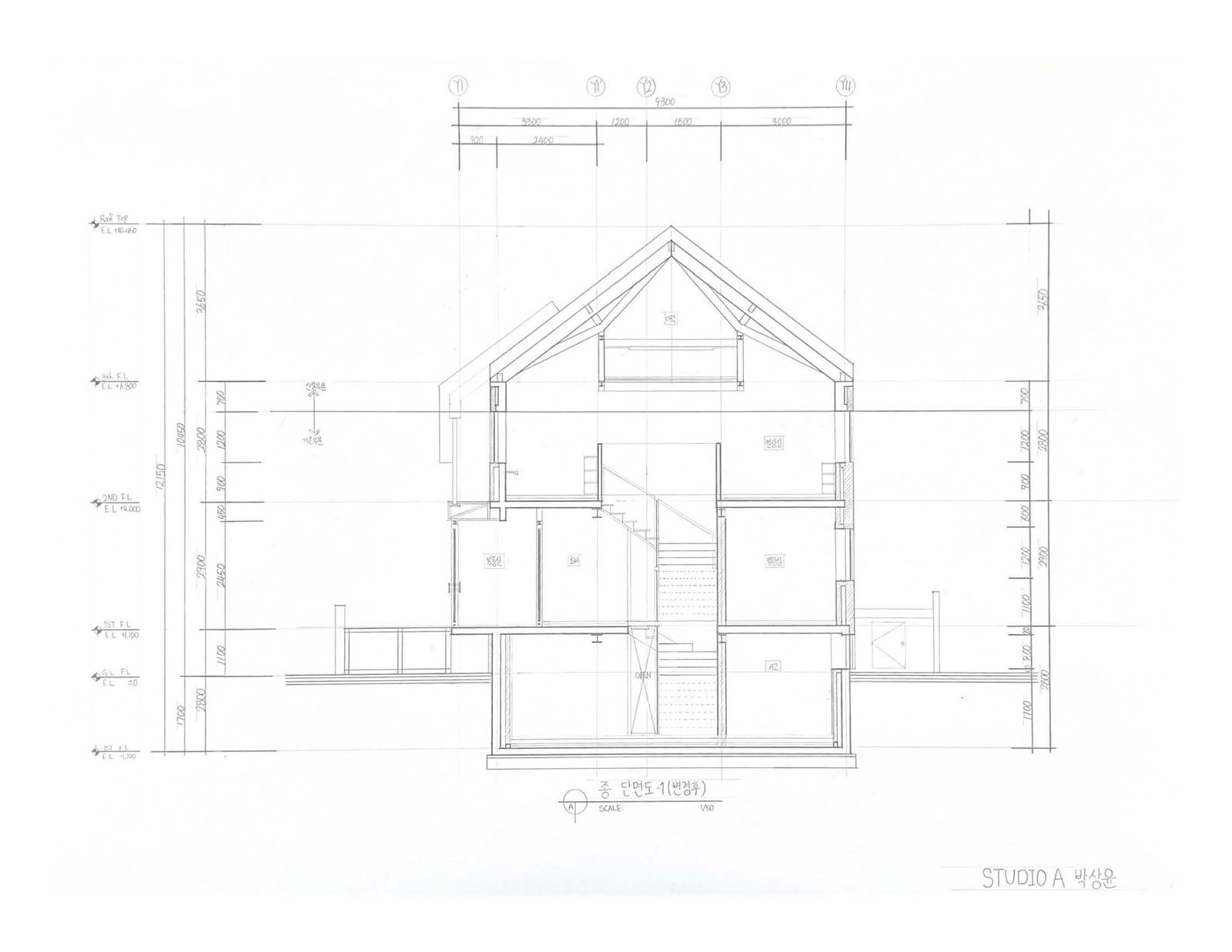

종 단면도
