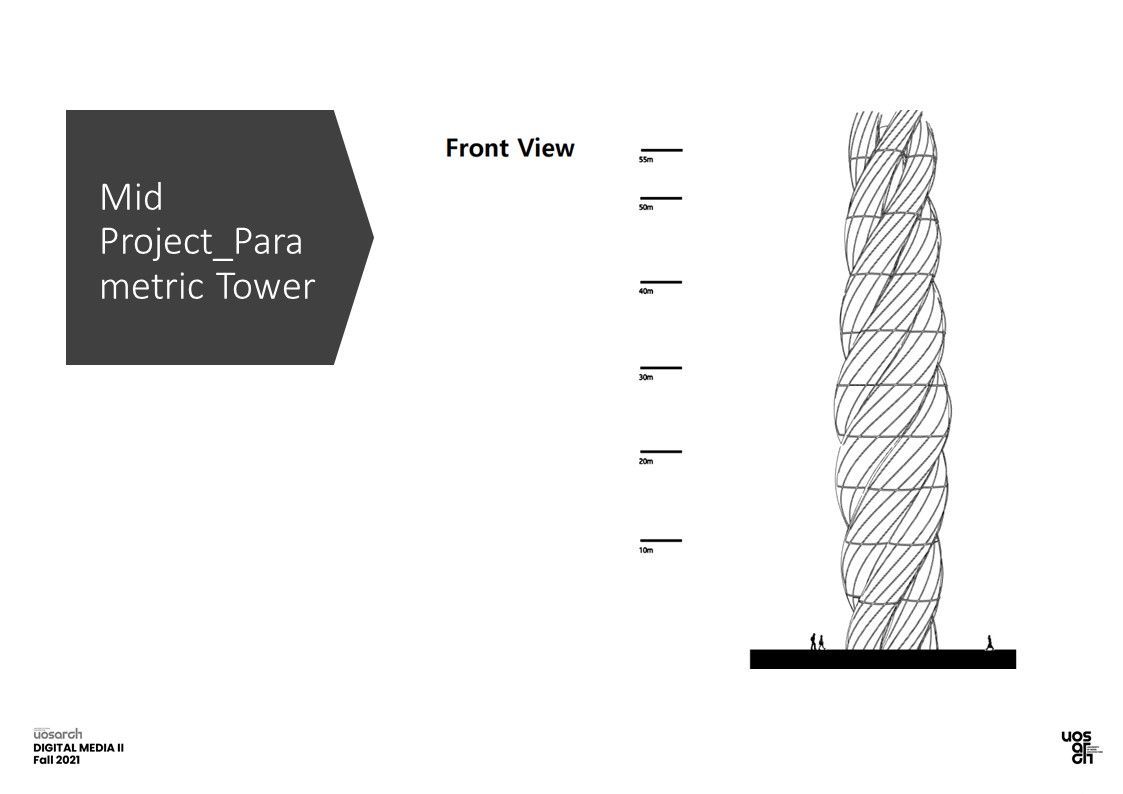

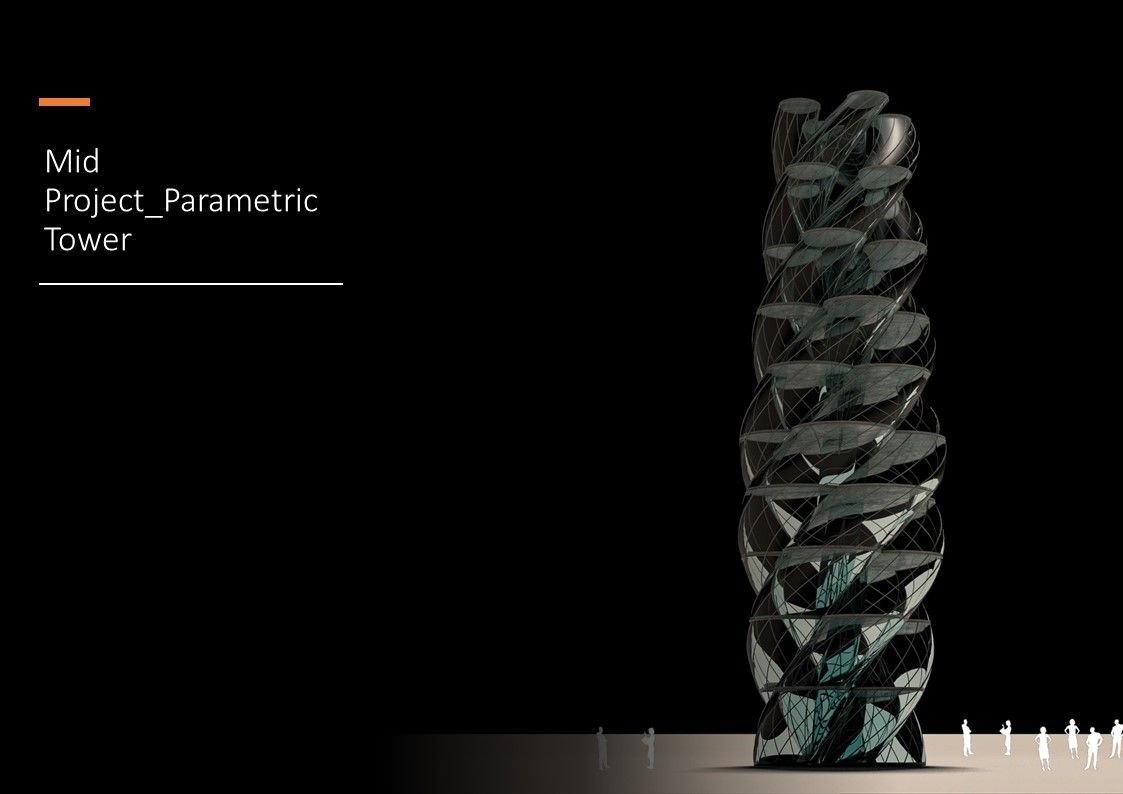

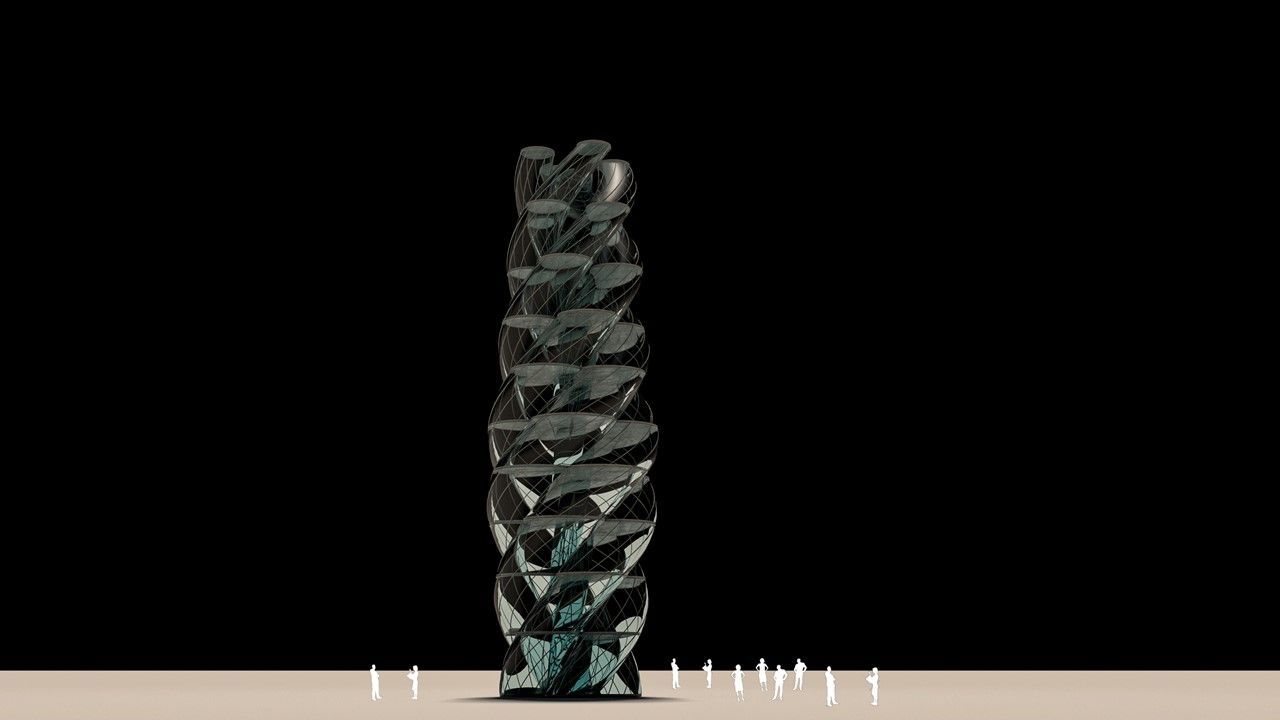

ParamecticTower의 Mass를 구성하는 데 있어서, 타워의 주요 구성 요소인 Core, Slab, Structure 각각의 요소들이 독립적인 관계가 아니라 유기적인 관계를 맺음으로서 Mass를 형성하고 싶었다. 따라서 Mass를 구성하는 방식으로는 꼬아서 만드는 Twist 방식을 선택했다. 하지만, 단순히 Mass를 꼬아서 형태를 형성한 후에 중심부에 코어를 뚫고 각각의 슬라브를 설치하는 방식은 앞서 언급했던 각각의 요소들이 유기적인 관계를 맺지 못한다고 생각했다. 따라서 Core를 축으로 삼아서 Mass가 넝쿨을 타고 꼬아 올라가는 방식으로 접근하였고, 다른 Mass들도 Core를 중심으로 해서 빈 자리에 넝쿨을 형성해 나가는 방식으로 전체적인 Mass를 구성하였다.
ParamecticTower의 Core를 먼저 구성하고자 하였다. Circle을 만들고 Scale을 조정할 수 있도록 구성하였다. X, Y, Z축으로의 Scale이 조절 가능하다. 원하는 코어의 Scale 설정하고 Z축으로 Extrude했다. Average와 Control Points를 이용하여 Core 주변을 넝쿨처럼 타고 올라갈 수 있는 지점을 설정하였다. 형성된 지점에는 각각의 원이 위치하고 원들을 Loft하여 하나의 줄기를 형성하였다. Domain을 사용하여 줄기의 굵기를 조절 가능하다. Rotate를 통하여 하나의 줄기가 꼬아 올라가는 형태를 형성하였다. 꼬아 올라간 줄기에 Brep Edges와 Pipe를 사용하여 Structure를 형성하였고, Scale Bar를 통하여 Pipe 값을 조절할 수 있다. Boundary Surfaces와 Extrude를 사용하여 Salb를 형성하였다.
