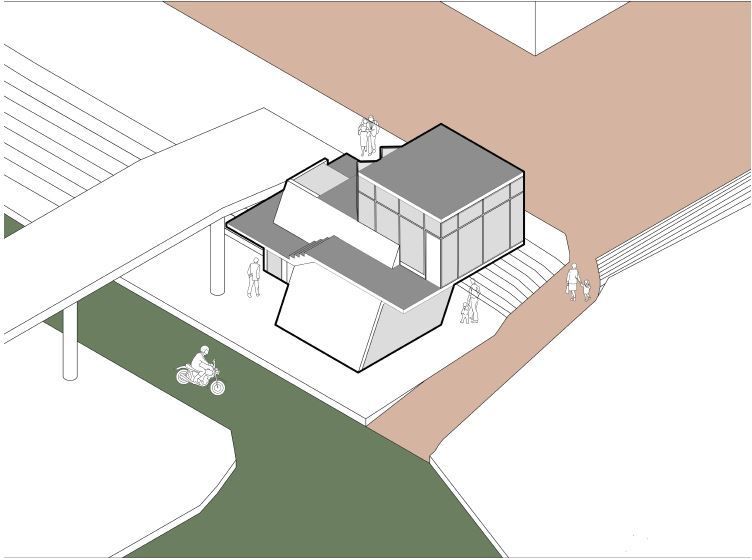

투상도

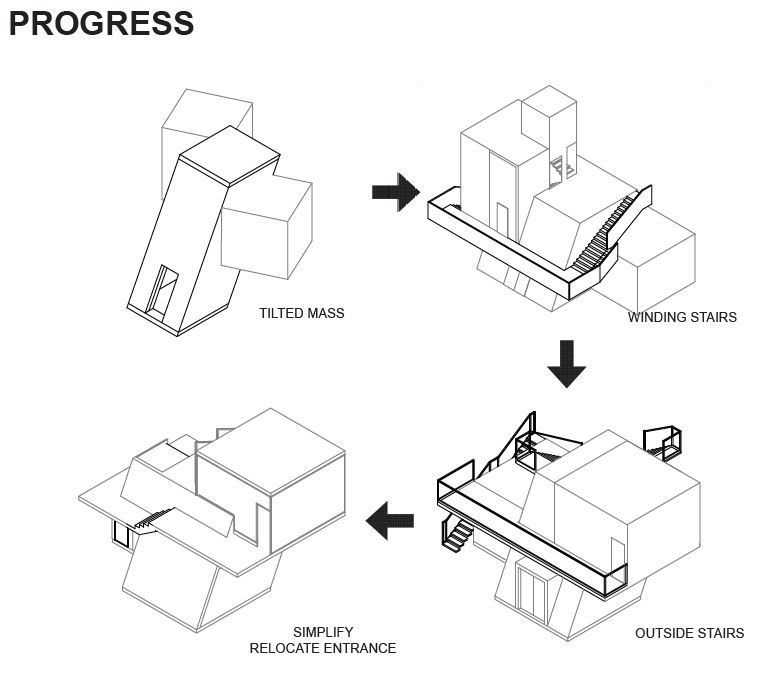

매스 모델의 발전 과정입니다. 기울어진 매스를 중심으로 돌아나가는 계단을 설계하고 project1을 마쳤습니다. 하지만 대지에 얹히기 위해서 계단을 제거하고 외부 동선으로 해결하려 하였으나, 외형이 복잡해지고 기울어진 매스가 살지 않아 내부 계단을 이용하고 입구의 위치를 바꿈으로서 매스의 모양을 최대한 살리고자 하였습니다.

단면도 및 프로그램 도면입니다. 1층과 2층은 내부 계단으로 연결하여 하나의 카페를 만들고, 외부 동선으로만 갈 수 있는 3층은 세미나실로 만들었습니다.

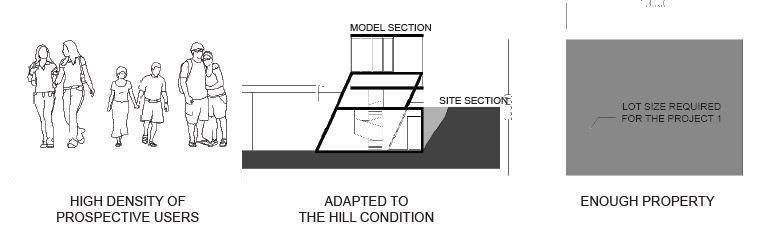

대지를 선정할 때 고려했던 사항들입니다. 많은 잠재고객과 언덕, 그리고 가로 13m, 세로 10m의 충분한 공간이 있는 곳으로 대지를 선정하였습니다.

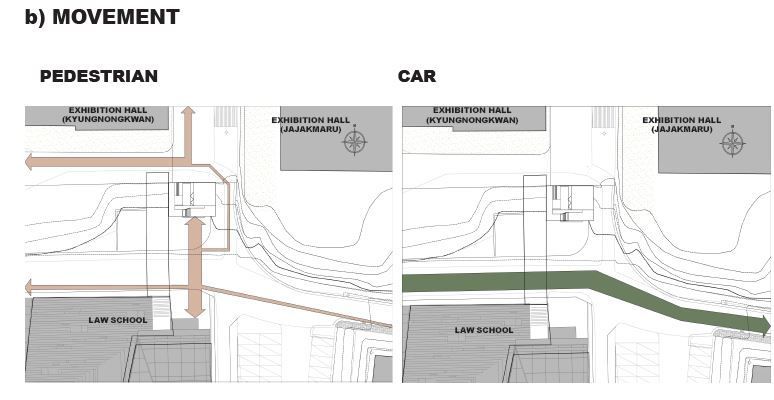

그렇게 법학관으로 가는 브릿지 밑에 있는 공간을 선정하게 되었고, 보행자와 차의 동선을 나타낸 다이어그램입니다.

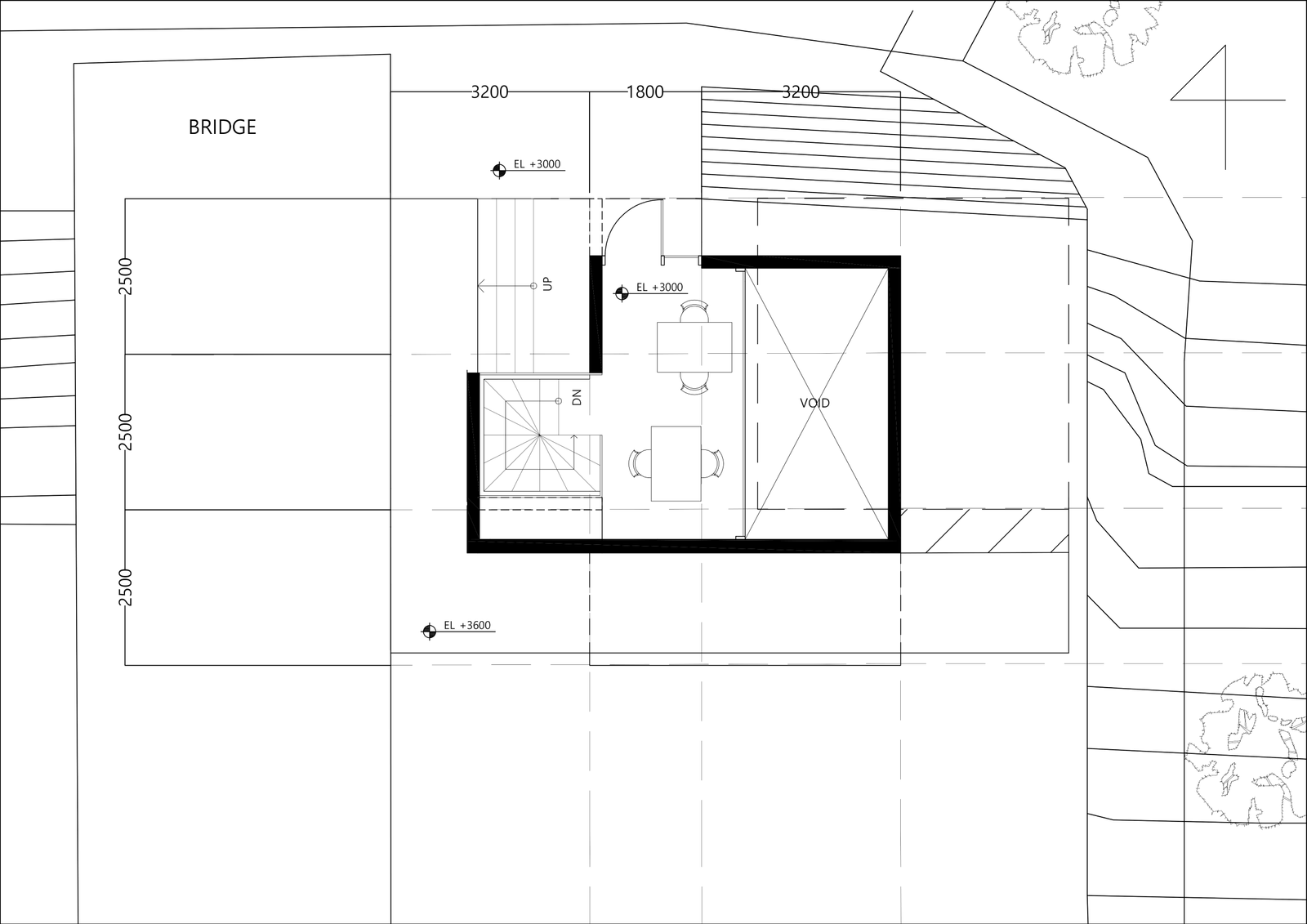

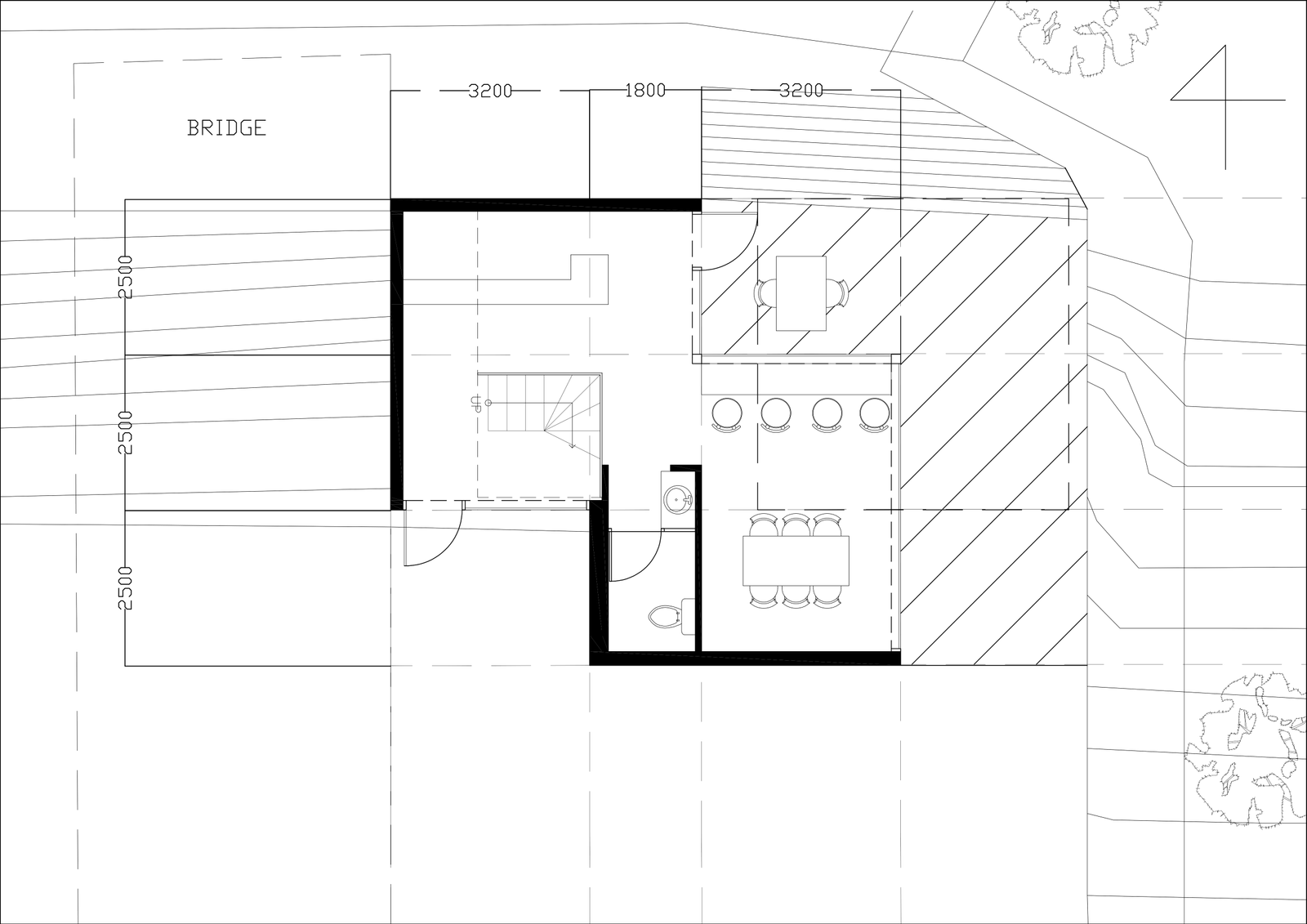

1층 평면도

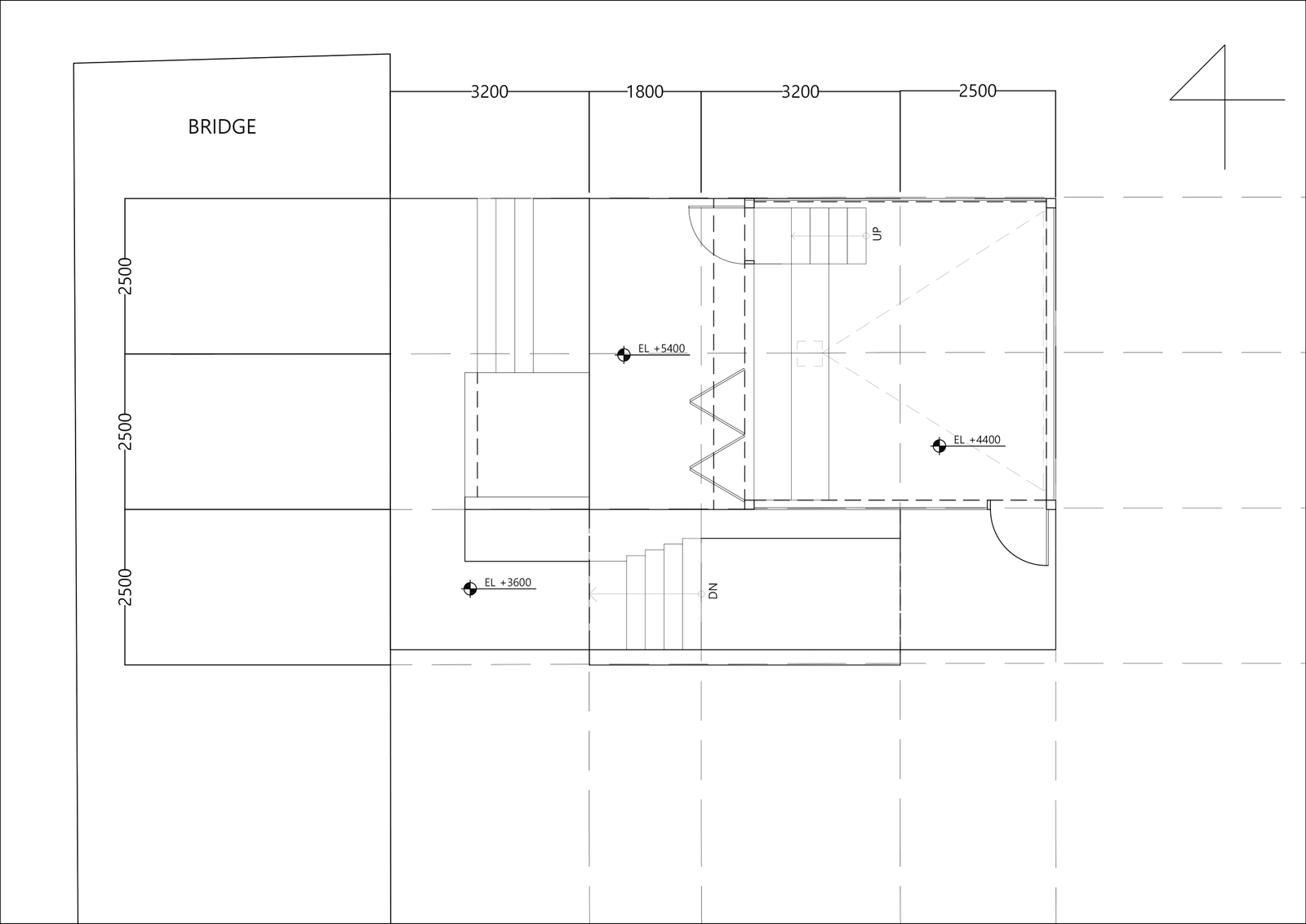

2층 평면도

3층 평면도

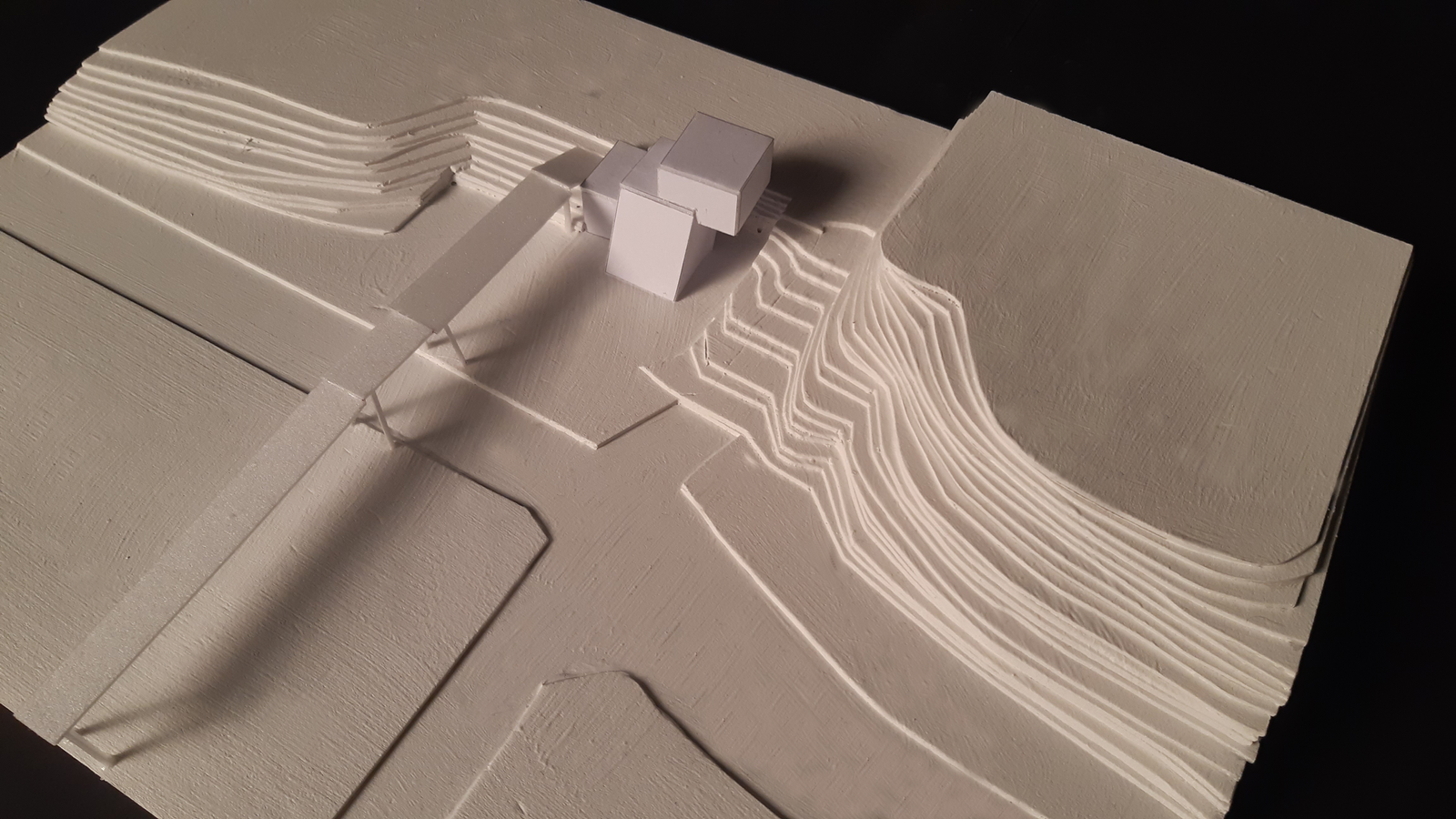

콘타 및 매스 모델(1:200)

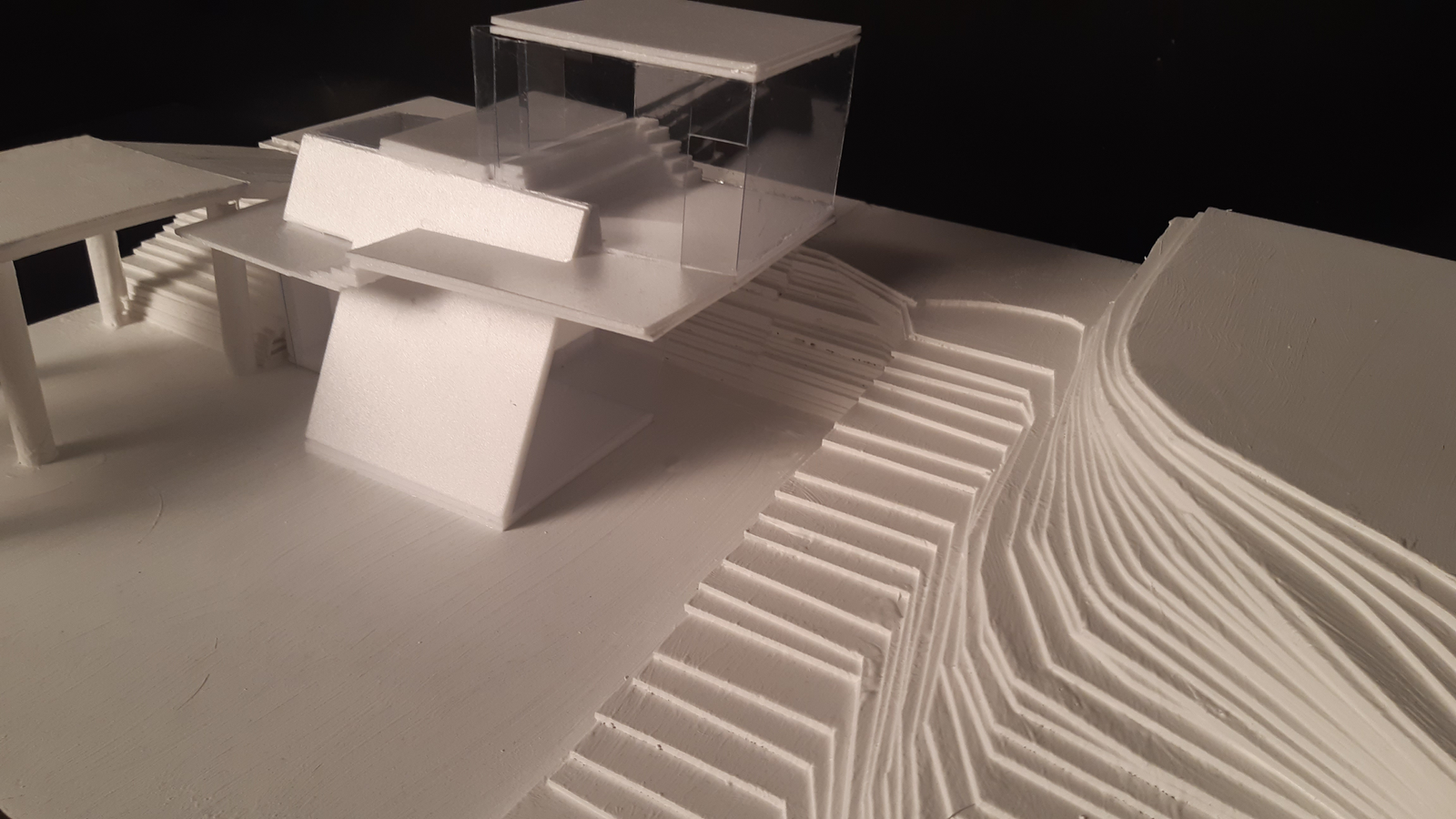

콘타 및 매스 모델(1:50)
