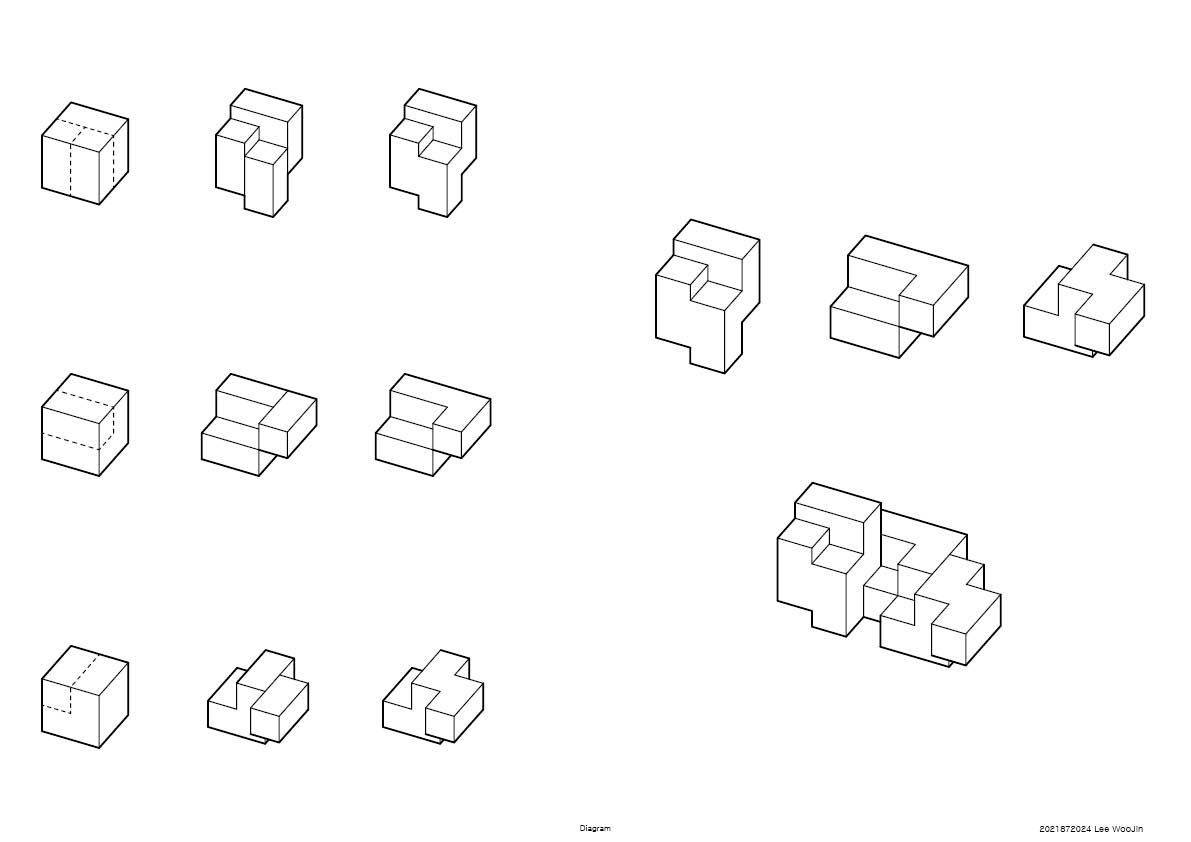

정육면체의 일부를 자른 다음 다른 곳에 붙이는 형식으로 매스 모형을 발전시켰다. 그렇게 발전시킨 3개의 매스 모형을 일부 면이 붙는 형태로 최종 모양을 발전시켰다. 왼쪽은 각각 3개의 매스 모형이 발전하는 방식을 그린 다이어 그램이고, 오른쪽은 최종 모양으로 발전시킨 방식을 그린 다이어그램.

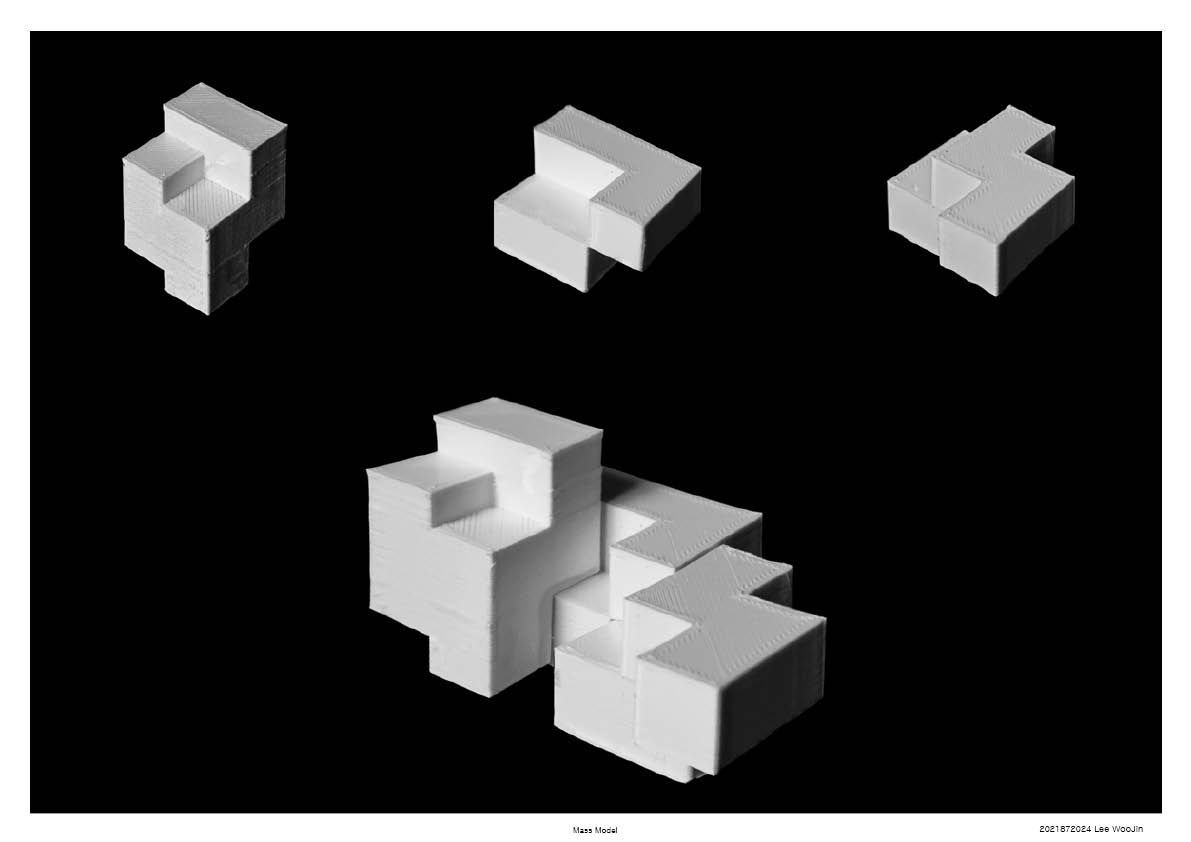

3개의 매스모형을 합치기 전과 합친 후의 모습을 나타낸 3D 프린팅.

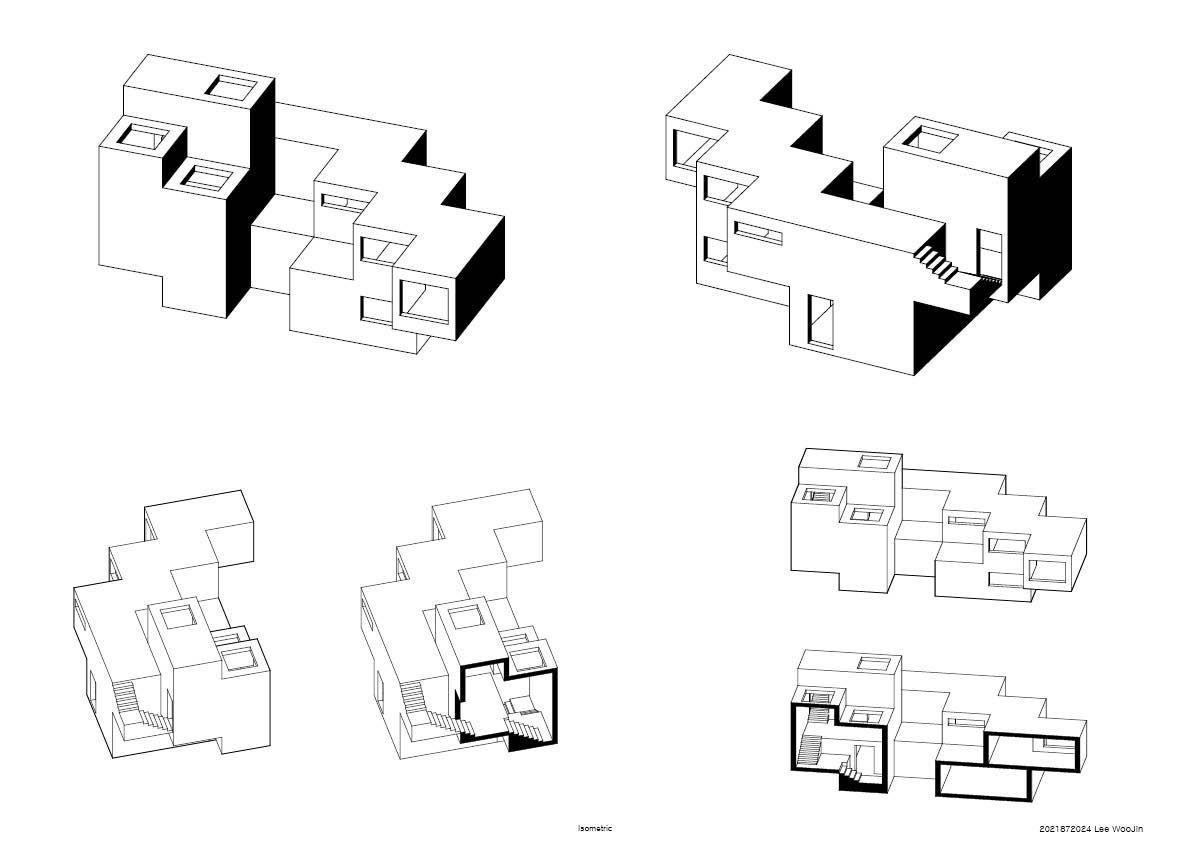

아이소매트릭으로 나타낸 건물의 모습. 건물 기본 형태에서 왼쪽 부분은 위아래로, 오른쪽 부분은 앞 뒤로 발전된 형태. 형태의 특징을 돋보이게 하기 위해서 왼쪽 부분은 천장에 창을 내고 오른쪽 부분은 앞뒤로 창을 냄. 또한 내부 구조와 계단의 배치를 보여주기 위해 단면을 자른 모습을 추가함.

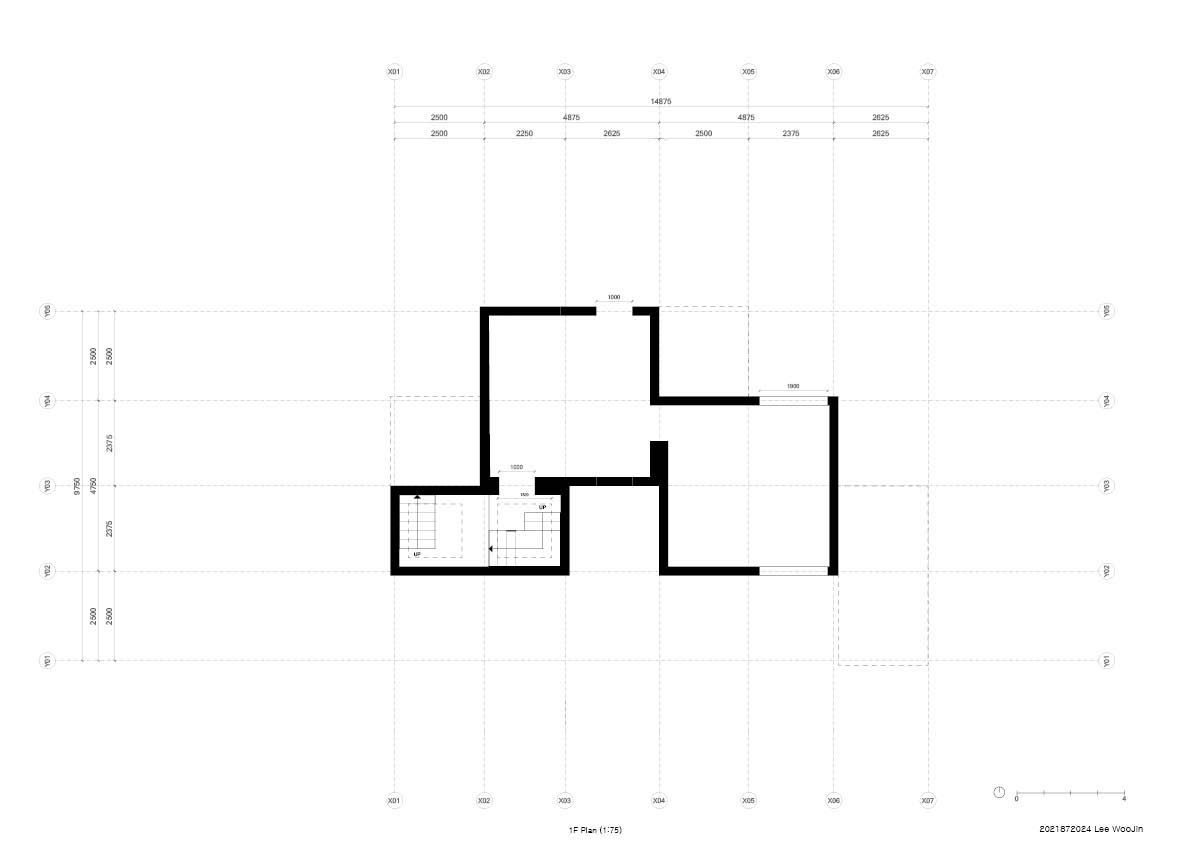

1층 평면도 (1:75, A3)

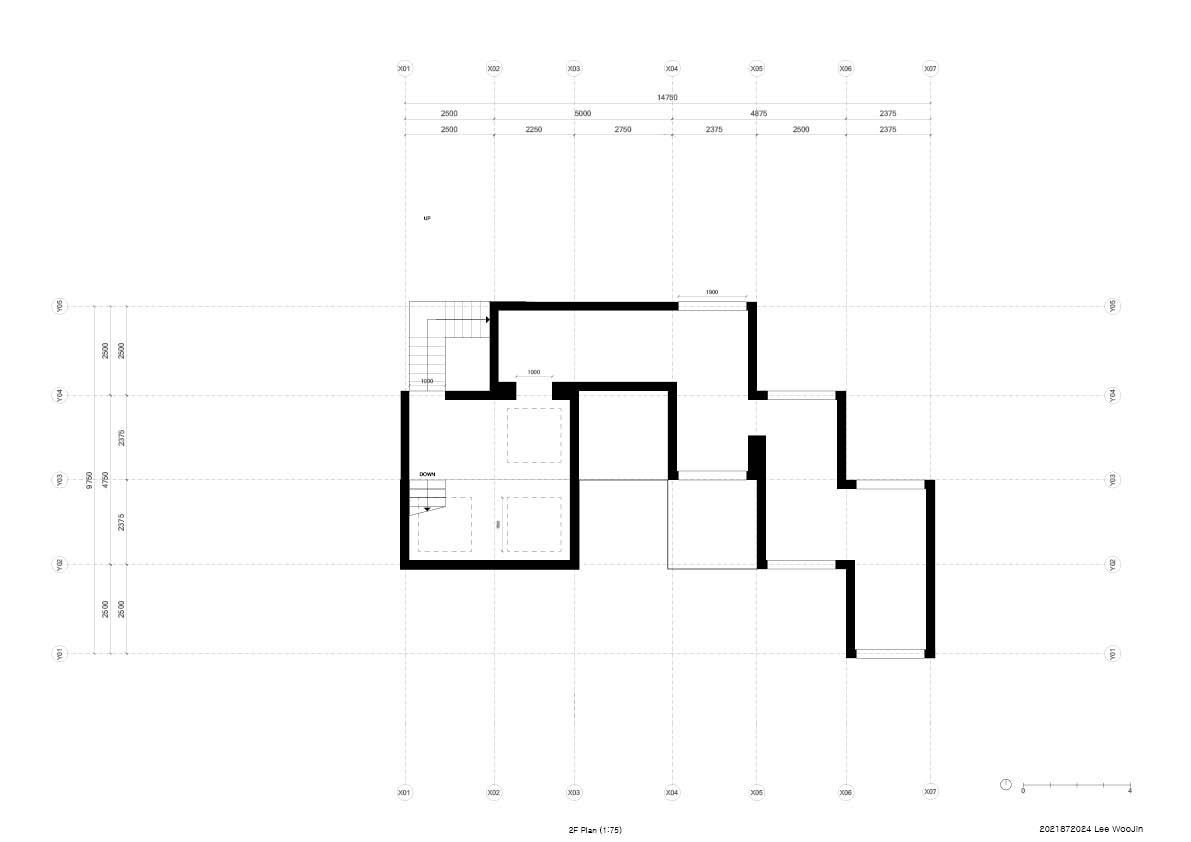

2층 평면도 (1:75, A3)

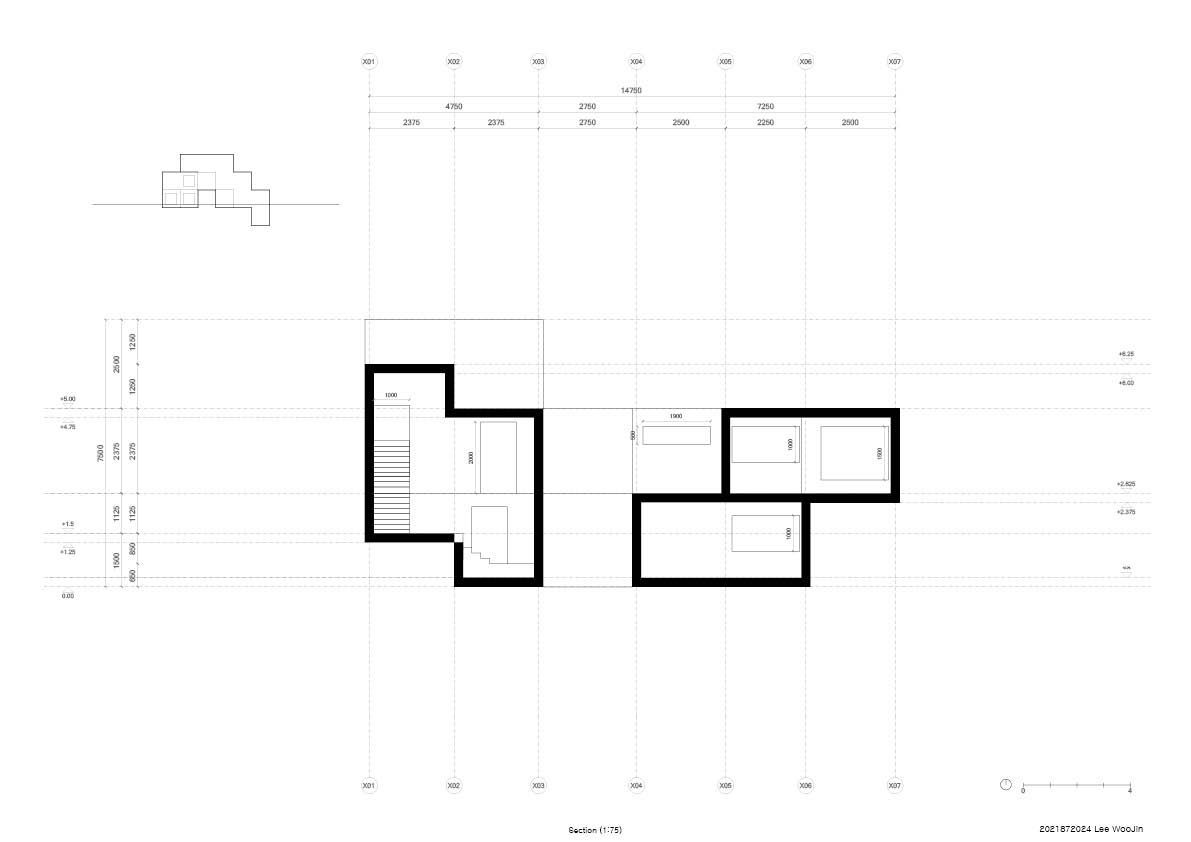

단면도 (1:75, A3)
