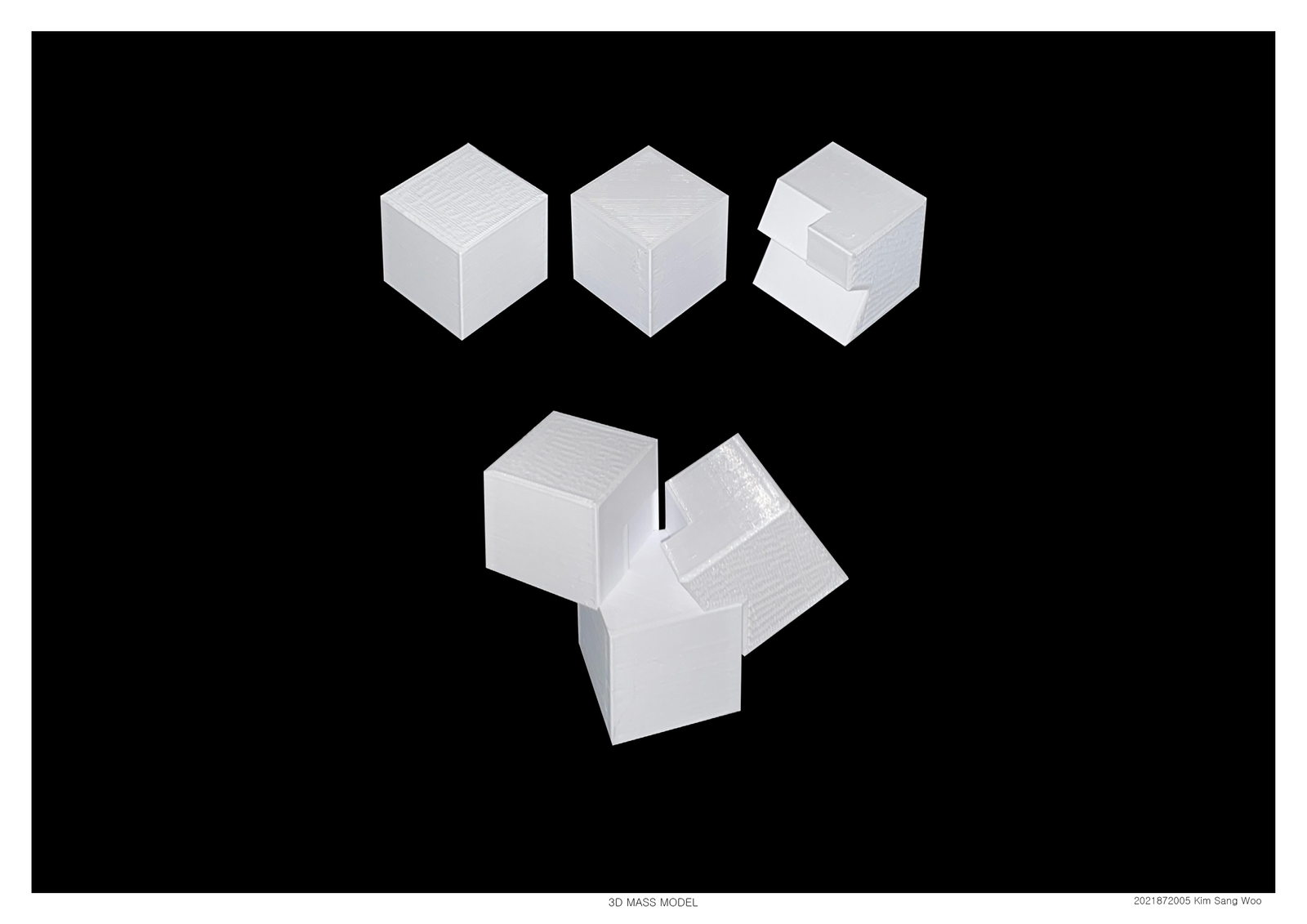

1) 매스 모형의 제작 원리 첫 번째 큐브(큐브1)를 기준으로 두 번째 큐브(큐브2)를 30˚ 기울이고, 세 번째 큐브(큐브3)를 45˚ 돌려 붙인 형태를 확인할 수 있습니다. 큐브2는 이후 크게 빛을 들이는 부분으로 발전하게 됩니다.

2) 3D 프린팅 매스 모형 결합하기 전과 후로 나누어 나타내었습니다.

3) 아이소매트릭Isometric으로 나타낸 건물의 모습 가운데 배치된 건물의 외관을 기준으로 왼쪽에는 한쪽 면이 잘려서 보이게 되는 건물의 내부를, 오른쪽에는 슬라브와 계단만이 남은 건물의 모습을 나타내었습니다. 1층과 2층 사이에는 큐브2쪽으로 올라가는 계단과 큐브3쪽으로 올라가는 계단이 있는데, 2층에서 이 둘 사이가 연결되도록 '~'모양의 슬라브를 만들었습니다.

4) 지하 1층 평면도 (1:50, A3)

5) 1층 평면도 (1:50, A3)

6) 2층 평면도 (1:50, A3)

7) 3층 평면도 (1:50, A3)

8) 종단면도 (1:50, A3)

9) 횡단면도 (1:50, A3)

10) 각각 지하 1층, 1층, 2층, 3층의 내부 렌더링(지하 1층의 경우 렌더 뷰) 모습 각 이미지 좌측 상단 아이콘에서 바라본 위치와 방향을 도면 상으로 확인할 수 있습니다.
