01. SITE ANALYSIS

이번 비주거용도변경 renovation 프로젝트에서 노량진 고시원 사이트를 설정해 진행했습니다. 좋은 접근성과 다른 사이트에 비해 좁은 대지의 특징을 가진 이 사이트를 자유로운 수평 증축의 장점으로 처음 시작했고, 조금 더 범위를 넓게 잡아 노량진 생활권의 인구, soc 생활서비스시설 현황 분석을 통해 프로그램을 1인 청년 사회 주택과 공공 체육 시설로 설정했습니다.

02. OPERATING SYSTEM & CONCEPT

매스 발전과정은 일반적으로 상하부로 나뉘어진 주상복합과 다르게 주거를 SOC사이로 배치후 중간에 GREEN의 공간을 완충공간으로서 공간을 분리하면서도 연결되도록 했습니다. 그리고 이 녹지는 수직적으로도 SOC와 주거까지 연장되어 확장되도록 했습니다. Grow Up 이라는 컨셉으로 사회주택에서 주거안정 및 직주근접의 효과로 청년들이 성장하고 soc시설로 주민들의 건강이 증진되며 식물이 자라 도시로 뻗어 나가게 됩니다.

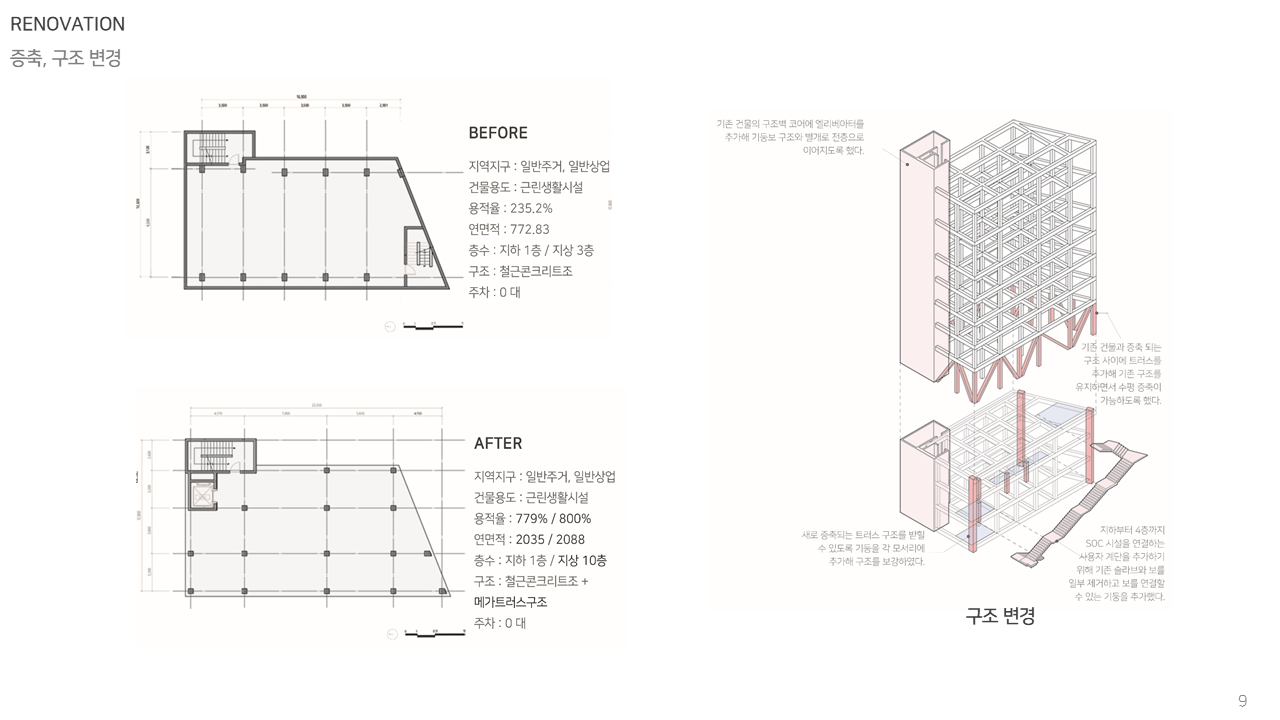

03. RENOVATION

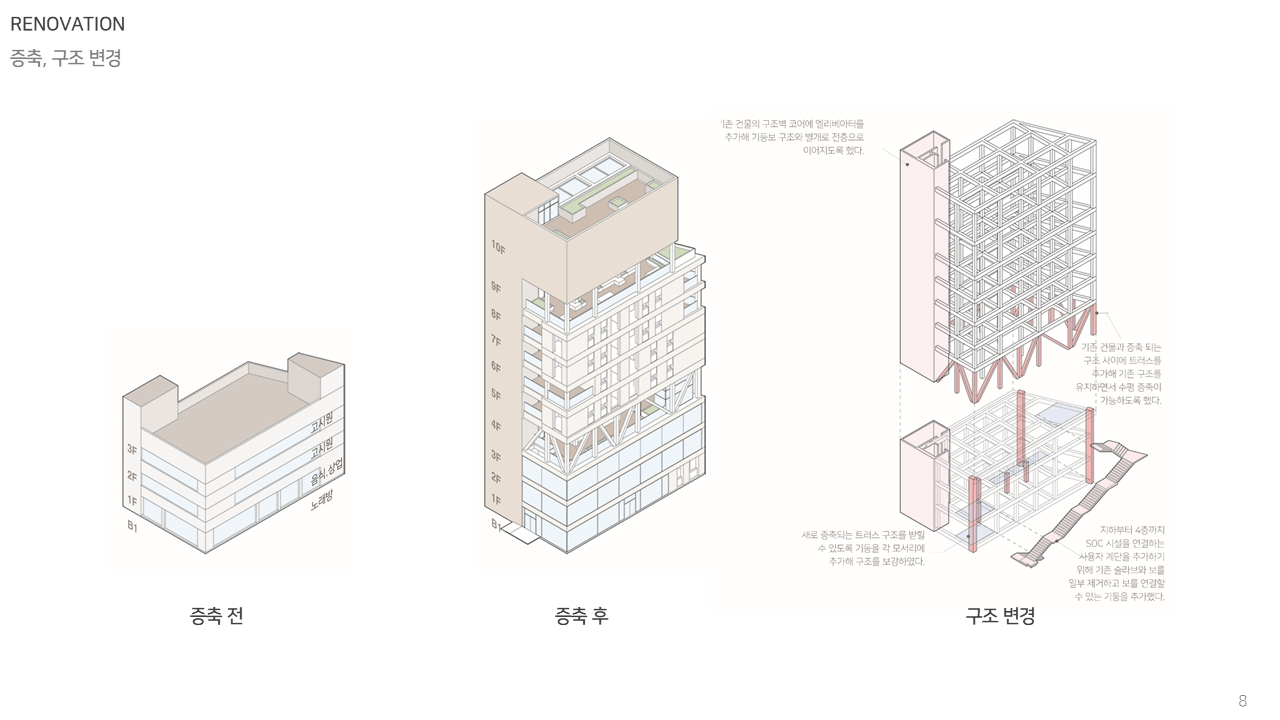

증측 및 구조변경 과정은 다음과 같이 증축 전 지상 3층의 건물에서 용적율 800%에 맞춰 10층까지 증축하였고 이를 위해 트러스 구조를 증축 시작부에 넣어 구조를 보강했습니다. 기존 건물에서 지하부터 3층까지를 연결하는 계단을 신설을 위해 기존 슬라브와 보를 제거하고 기둥을 추가했습니다. 또한 증축부는 기존 건물의 기둥열에서 선을 가져와 기둥을 재배치후 공간의 효율성을 높였습니다.

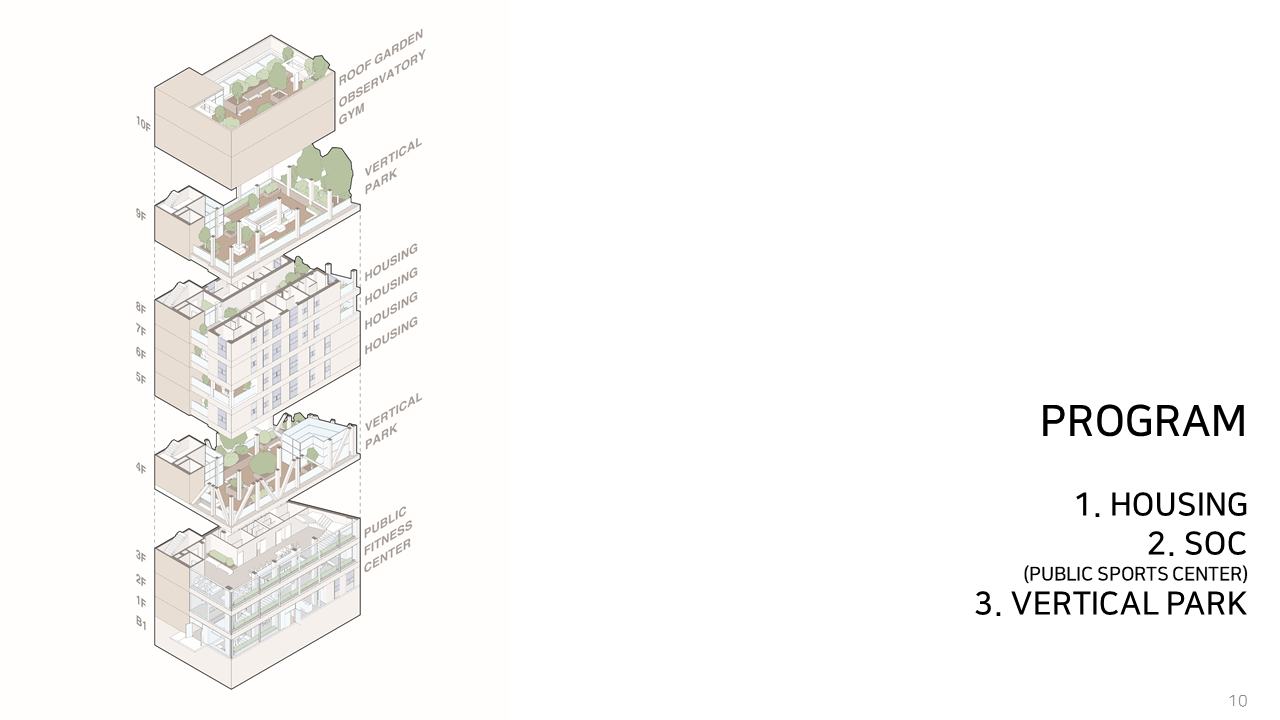

04. PROGRAM

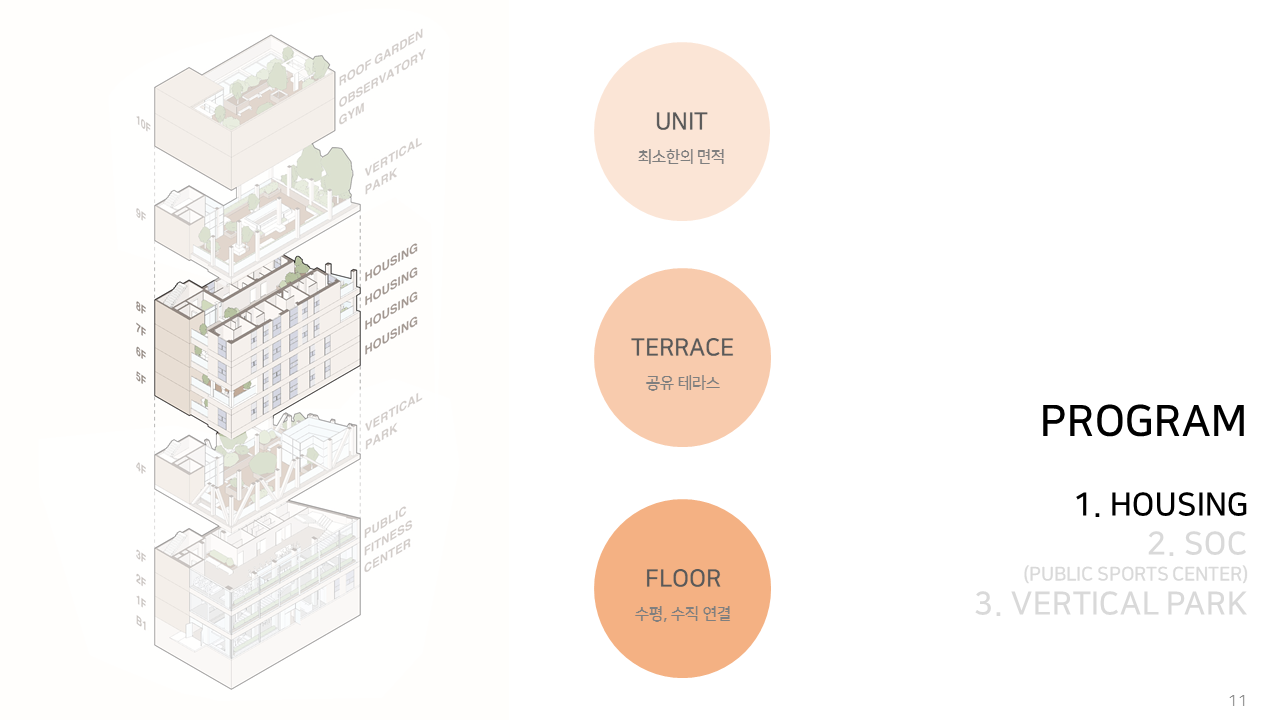

04-1. HOUSING

주거에는 크게 3가지 개념을 담았습니다. 최소 면적의 유닛, 유닛들이 연결되는 복도 공간의 테라스로 확장, 층간의 수직적 수평적 연결입니다. 먼저 1인청년 사회주택으로 최소면적을 기준으로 잡고 회사원A, 프리랜서B를 페르소나로 설정해 유닛A, 조금더 넓은 유닛B를 배치했습니다. 프리랜서를 위한 유닛B의 경우 가벽이나 가구등으로 공간을 분리하거나 연결해 홈오피스로 사용가능한 방안을 제안했습니다. 유닛은 각각 11개씩으로 총 4개 층에 22가구가 거주합니다. 두 번째 컨셉인 복도공간의 확장은 개개인의 외부 공간을 합쳐 전용면적을 확보하고 삭막하게 느껴질 수 있는 복도를 테라스로 연장해 같은 면적에서 외부로 공간이 확장되는 효과를 가져왔습니다. 이 테라스 공간은 층마다 다르게 가져가며, 같은 층의 거주자끼리 공유하는 공간이 됩니다. 이 복도와 테라스 공간은 층별을 연결하는 요소로도 작용합니다. 수직적으로는 위아래의 공원과 층별로 연결되고, 층 안에서는 남북으로 열려 공기와 빛을 유입하며 도시를 잇습니다.

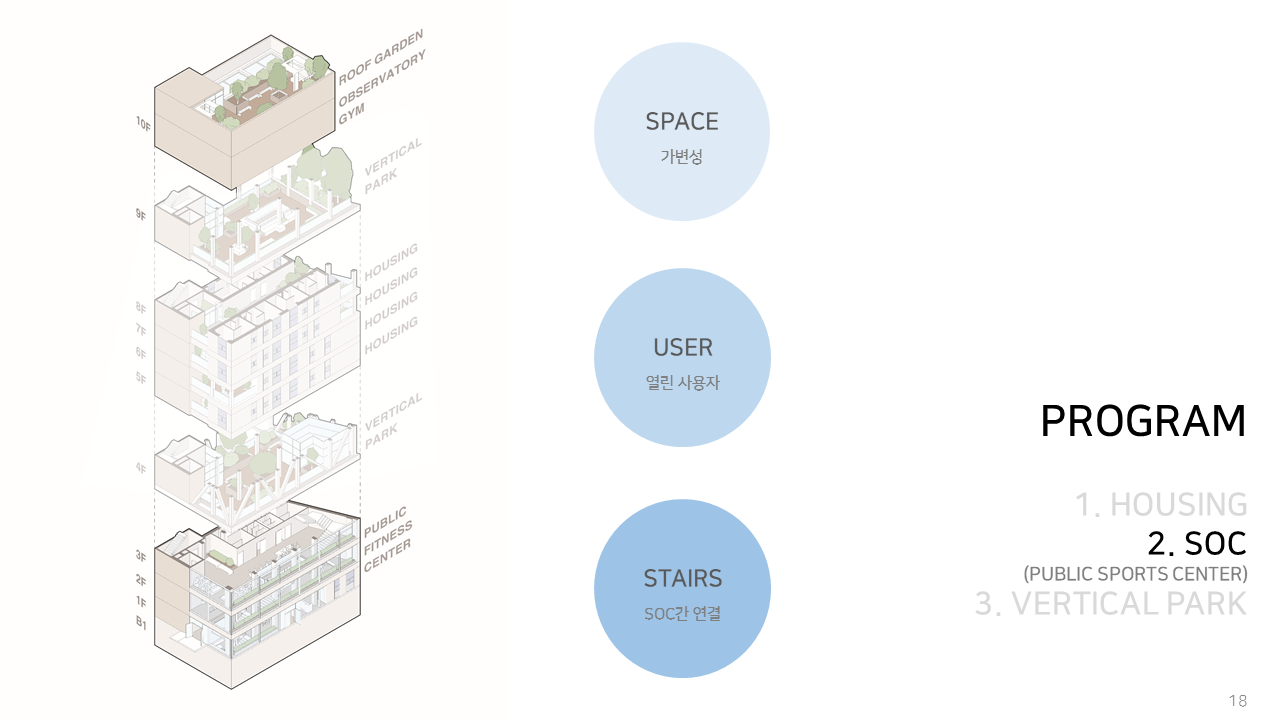

04-2. SOC (PUBLIC FITNESS CENTER

SOC 공공체육시설은 공간의 가변성, 열린 사용자, SOC만의 연결 계단의 세가지 아이디어를 바탕으로 발전시켰습니다. 페르소나는 다양한 지역 주민으로 설정했고, 각 프로그램, 실별 시간표를 작성해 동선, 운영여부를 반영했습니다. 1층에는 메인 안내데스크와 사무실이 위치하며, 이곳은 북쪽 도로와 후면의 골목길에서 접근가능합니다. 지하는 다목적 공간으로 요가, 댄스 등의 다양한 프로그램이 이루어집니다. 2층은 헬스장이 시작되며, 근력 운동 위주의 공간입니다. 또한 개인 PT를 위한 공간을 따로 마련해 공간을 분리했습니다. 아래쪽의 계단은 지하부터 4층까지 이어지는 동선으로 SOC 이용자들의 접근성을 높입니다.3층은 헬스장의 유산소 운동 공간이며, 샤워실, 락카룸이 같이 위치합니다. 3층의 계단을 타고 올라가면 4층의 수직공원으로 이어지게 됩니다. 최상층인 10충은 넓고 높은 체육관이자 도시 전망대의 역할을 합니다. 높은 층고와 천창으로 반층 높이의 공간도 마련해두었습니다.

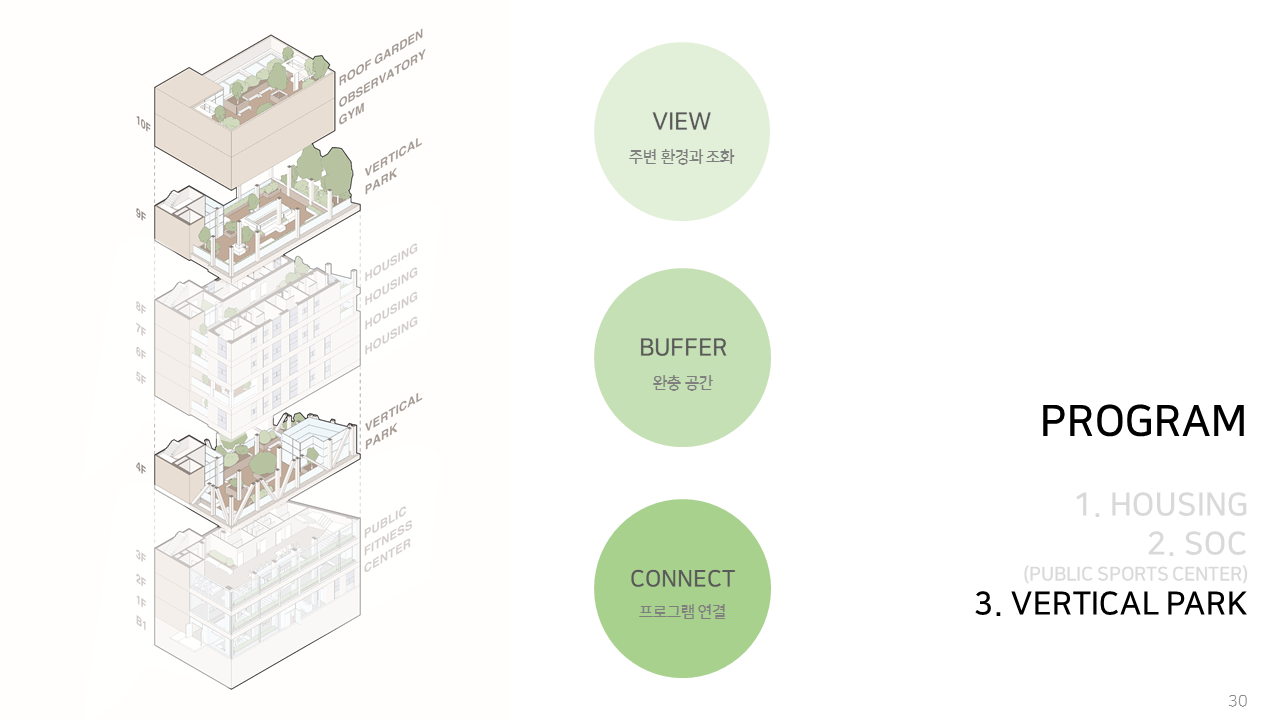

04-3. VERTICAL PARK (GREEN & BUFFER ZONE)

수직공원은 층별로 주변환경에 적합한 디자인을 했으며, 이는 완충공간이자 프로그램을 연결하는 요소로 작용합니다. 거주자와 주민들은 수직공원에서 함께 도시의 녹지를 경험하고 이 녹지는 건물 전체 뿐만 아니라 도시로까지 확산되 도시의 녹색 중심지 역할을 합니다. 사이트 주변은 1인당 공원 면적이 매우 적었고, 추가로 수평적으로 녹지가 확장되거나 만들어지기 어려웠습니다. 이러한 도시 속에서 조성할 수 있는 수직 정원의 아이디어를 제안해보고자 했습니다. 4층은 트러스 증축 부분으로 시야 확보가 어려워 내부로 시선을 돌려 나무로 둘러싸인 숲의 느낌을 경험하도록 했고, 9층의 경우 확트인 시야로 높은 나무를 남쪽으로 몰아 시선이 내부에서 외부로 이어지도록 했습니다. 마지막으로 옥상정원의 경우 매스형태를 위해 주변이 막힌 공간으로 조성되었습니다. 하지만 막힌 공간 속 나무들과 하늘로 열린 느낌을 받도록 합니다.

04-4. SECTION PLAN / PROGRAM CONNECTION / MATERIAL

단면을 보면 초기 매스과정에서 녹지가 연결된 모습을 그대로 볼 수 있고, SOC와 주거 사이의 완충공간으로서 위치합니다. 주거는 총 22가구가 거주하며 SOC하층부는 계단으로 연결됩니다. 건물의 후면을 보면 주거층에서도 계속해서 녹지가 이어지고 있습니다. 건물의 외장재는 수직으로 이어지는 코어와 최상부는 세가지 색의 세라믹 패널로 랜덤하게 배치되어 수직성을 강조하면서 매스를 구분합니다. 코어 부분은 제일 연한 패널로 재료를 통일하면서 유닛을 나누며 수직성을 강조합니다.

05. PROJECT REPORT (A4*5)

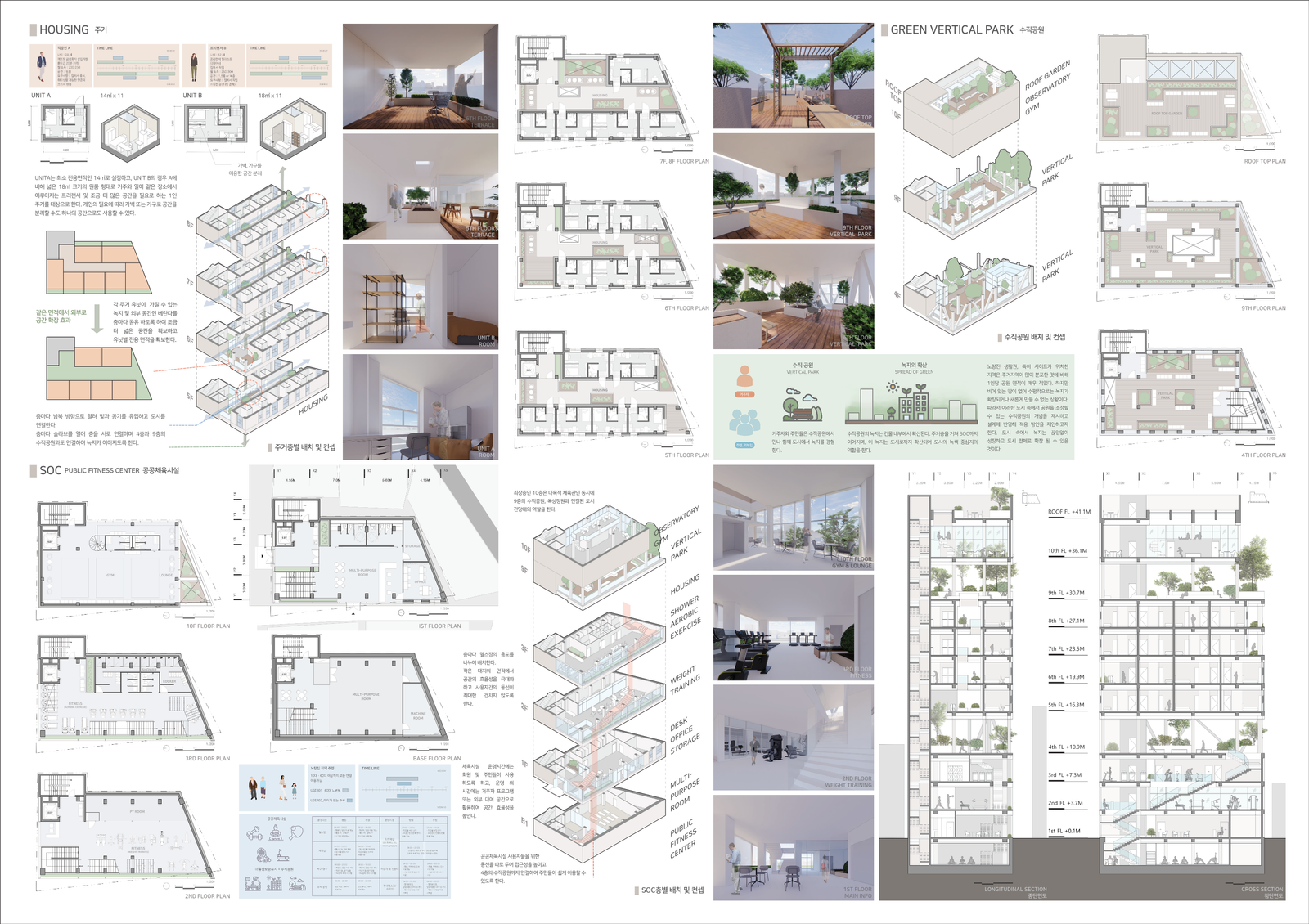

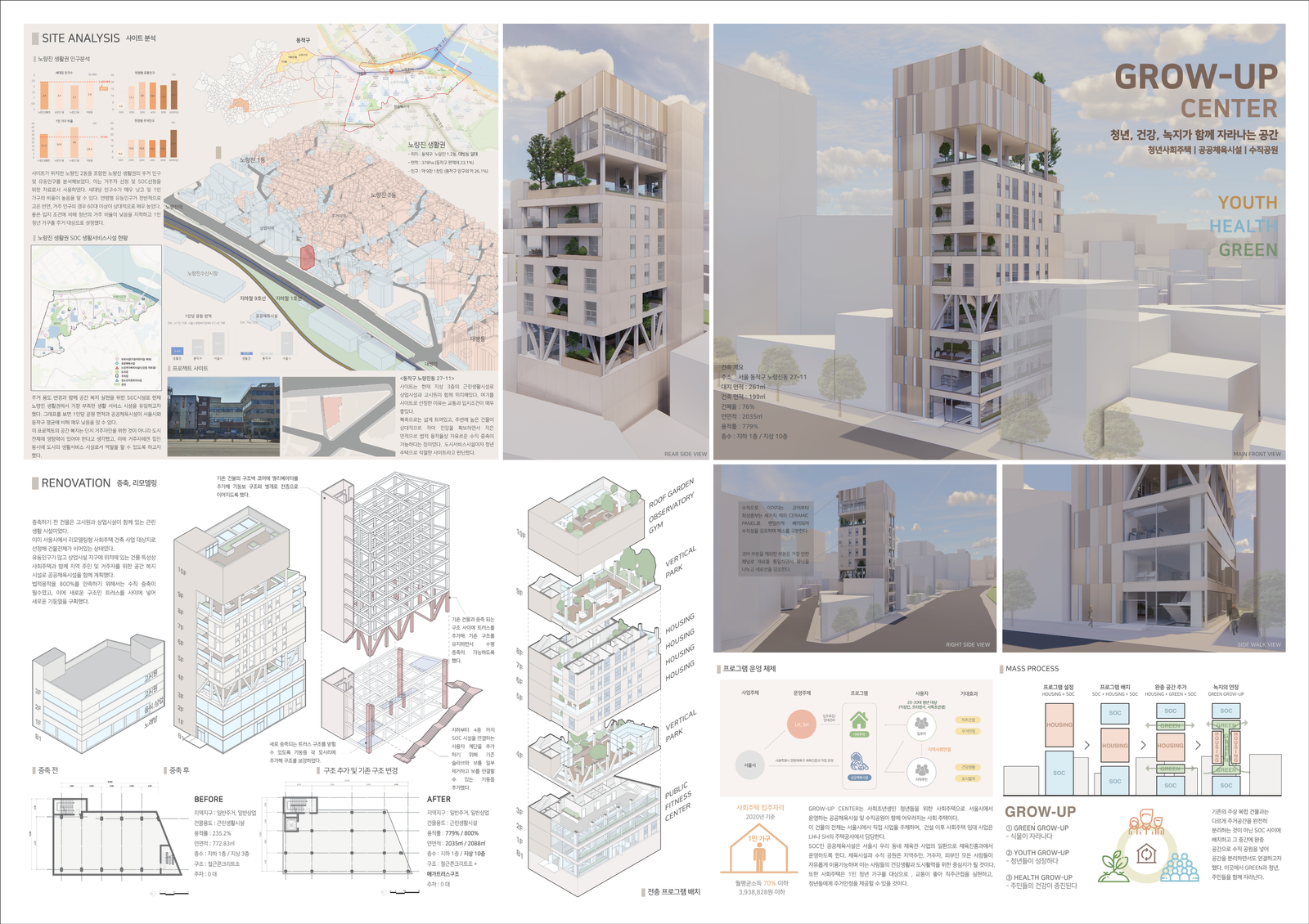

06. PANEL (A1*2)

07. MODEL IMAGES (1/100)
