휘경동 어린이집 리모델링 도면 작도 1층 평면 CAD 도면

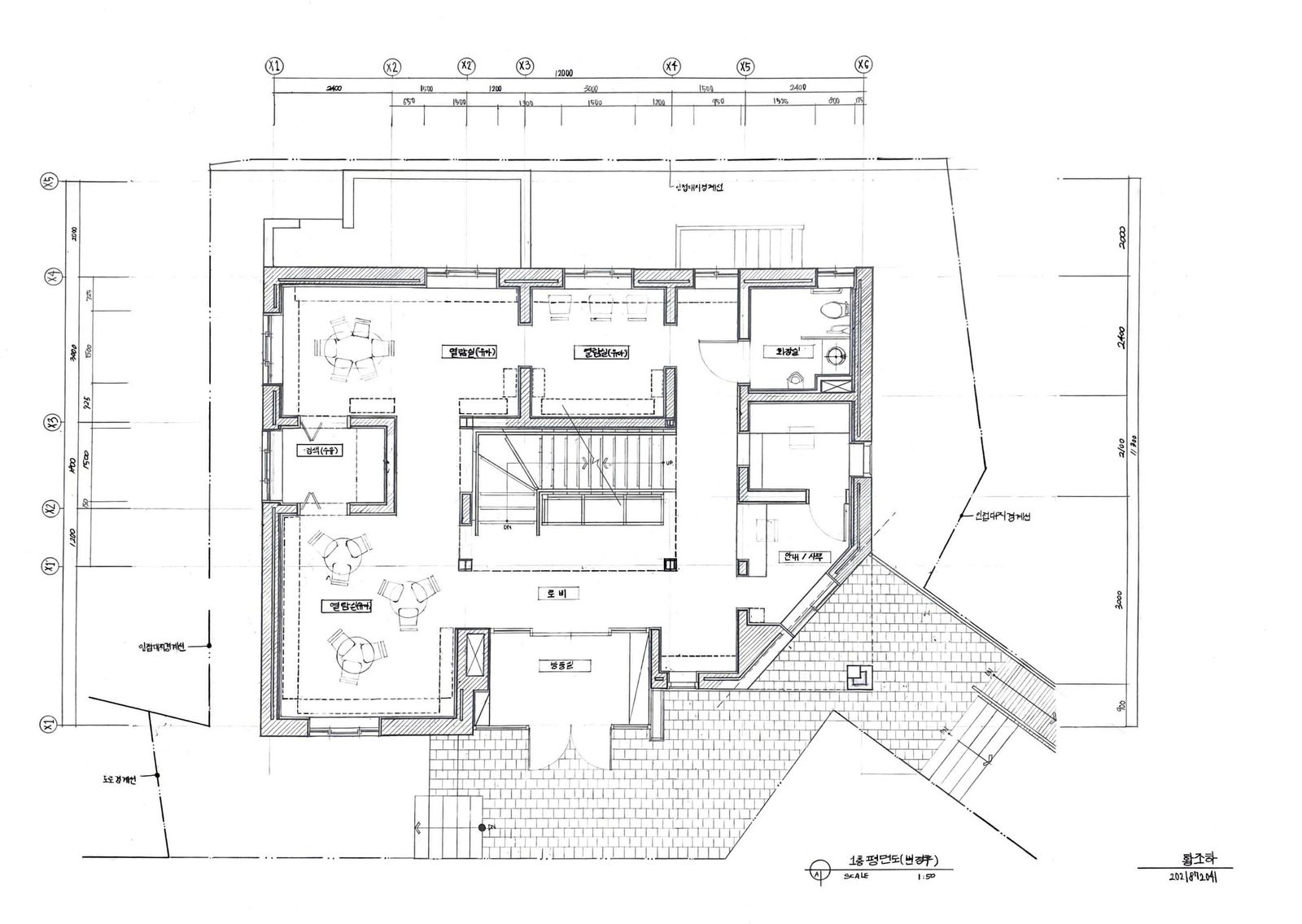

1층 평면 손도면

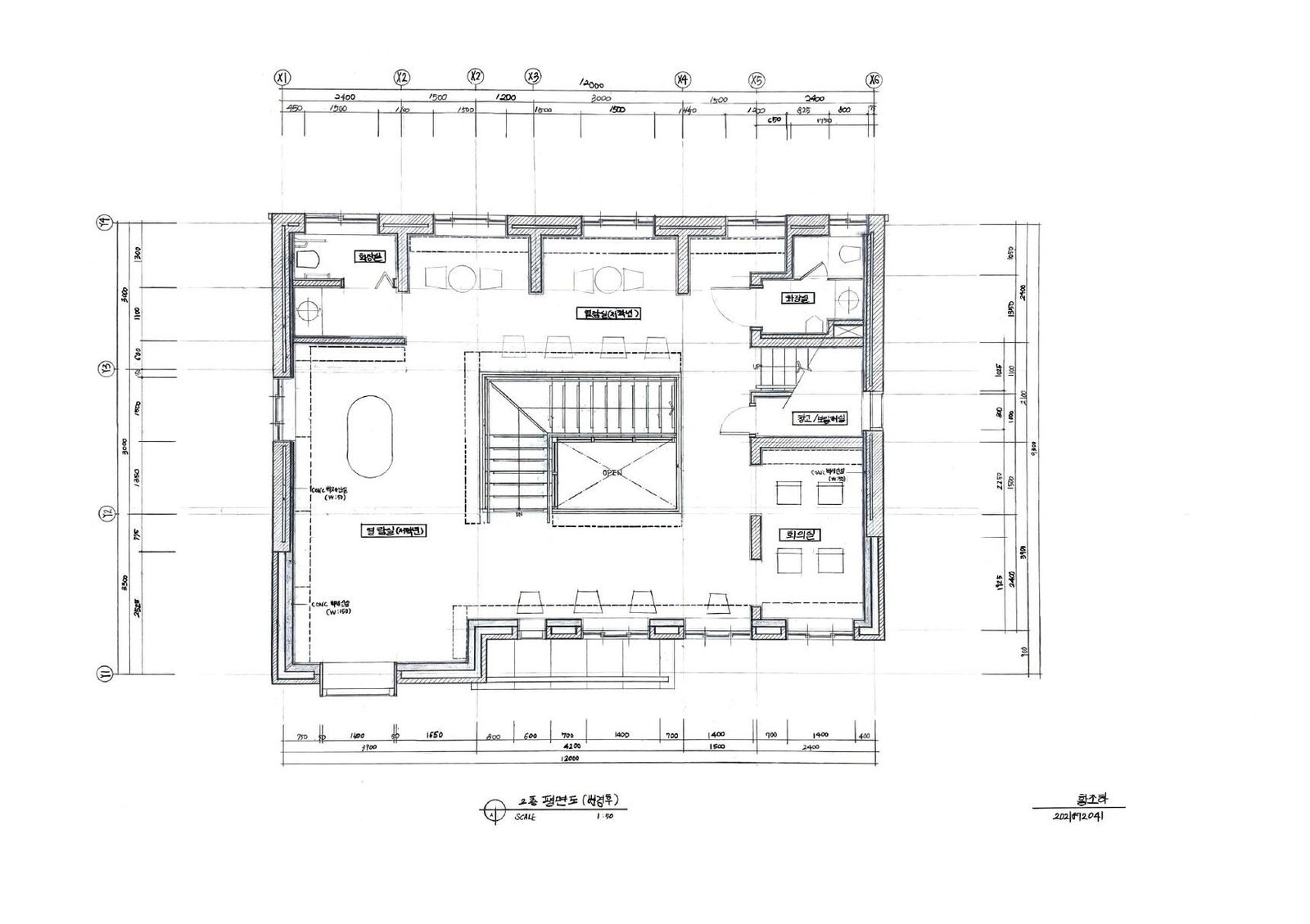

2층 평면 손도면

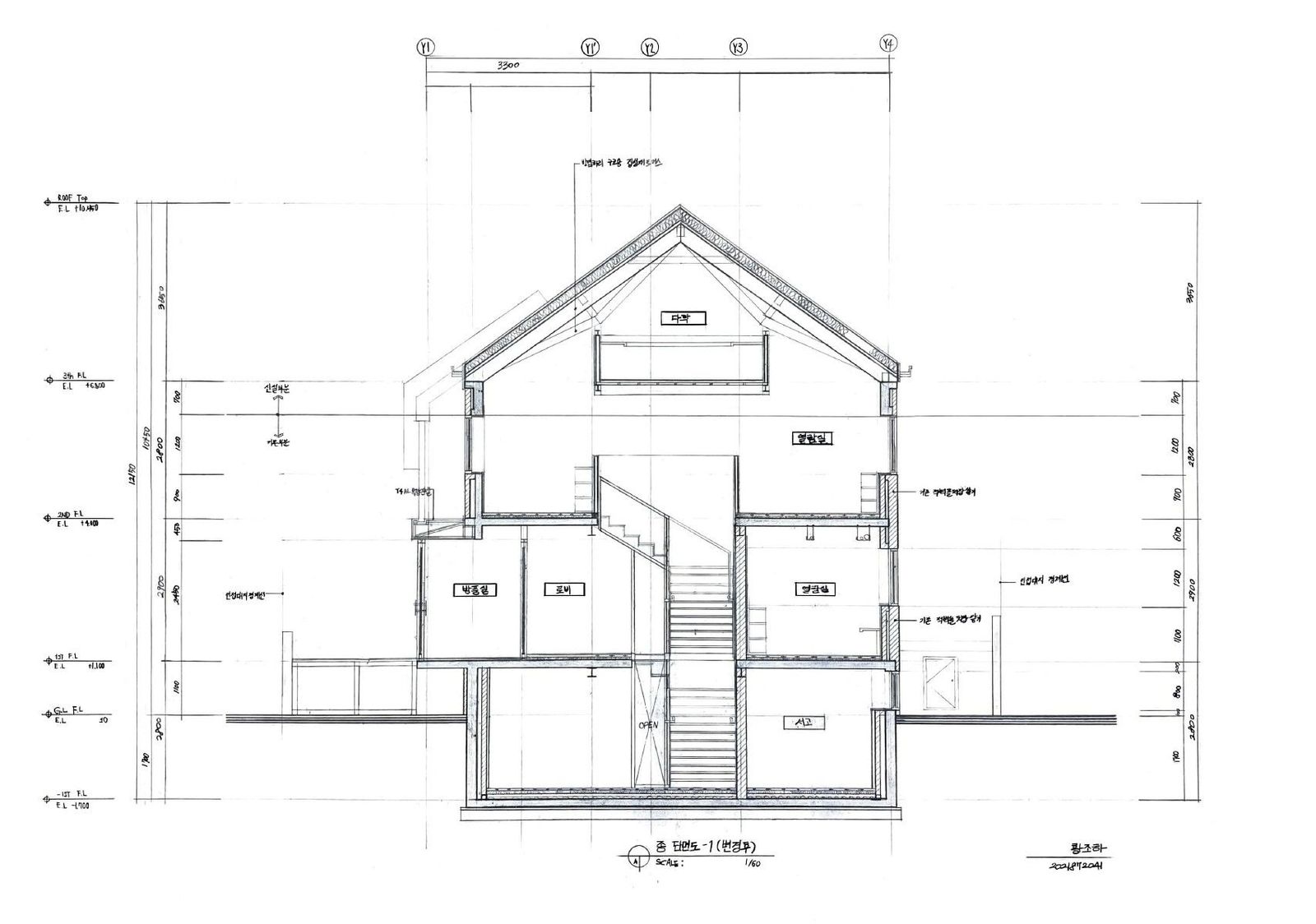

단면 손도면

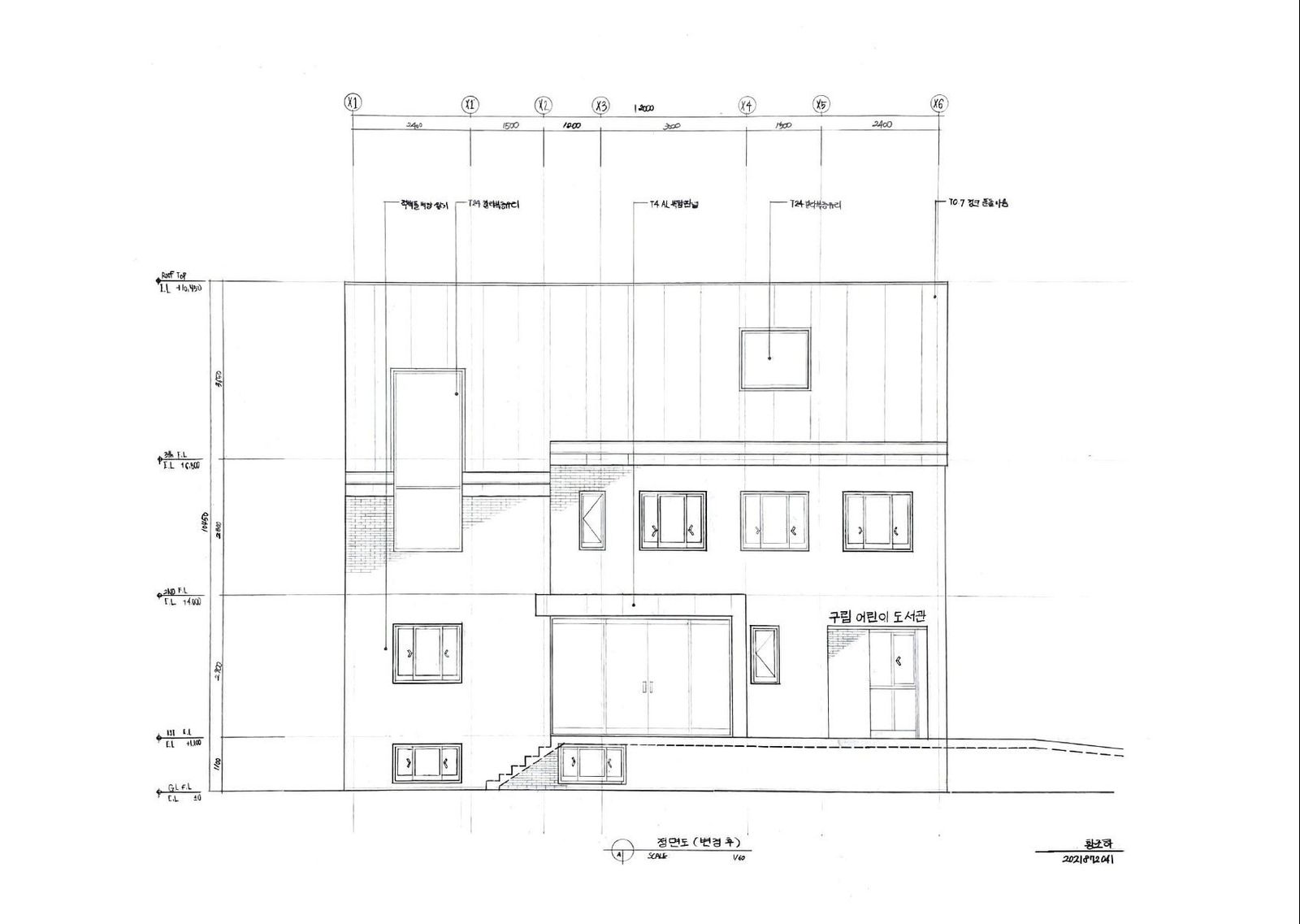

정면 손도면 벽돌 해치는 일부를 생략하는 방식으로 나타냈다.

손도면을 CAD보다 먼저 작도하였다. 본격적인 작도 전에 트레이싱지를 이용해 세 가지 색으로 선 두께 위계를 나타냈다. 이후 트레이싱지에 나타낸 위계를 도면에서 선 두께 0.9,0.7,0.5 총 3단계로 나눠서 작도하여 선 두께에 대한 이해를 하기 수월했다. 입면선, 단면선, 가구선, 중심선 등의 위계를 이해하였다. 도면을 작도하면서 이해되지 않는 부분들은 모형을 참고하거나 직접 방문하여 해결했다. 도면의 디테일한 부분까지 나타내고 배우면서 도면이 굉장히 많은 정보를 담은 언어라는 생각이 들었다.
