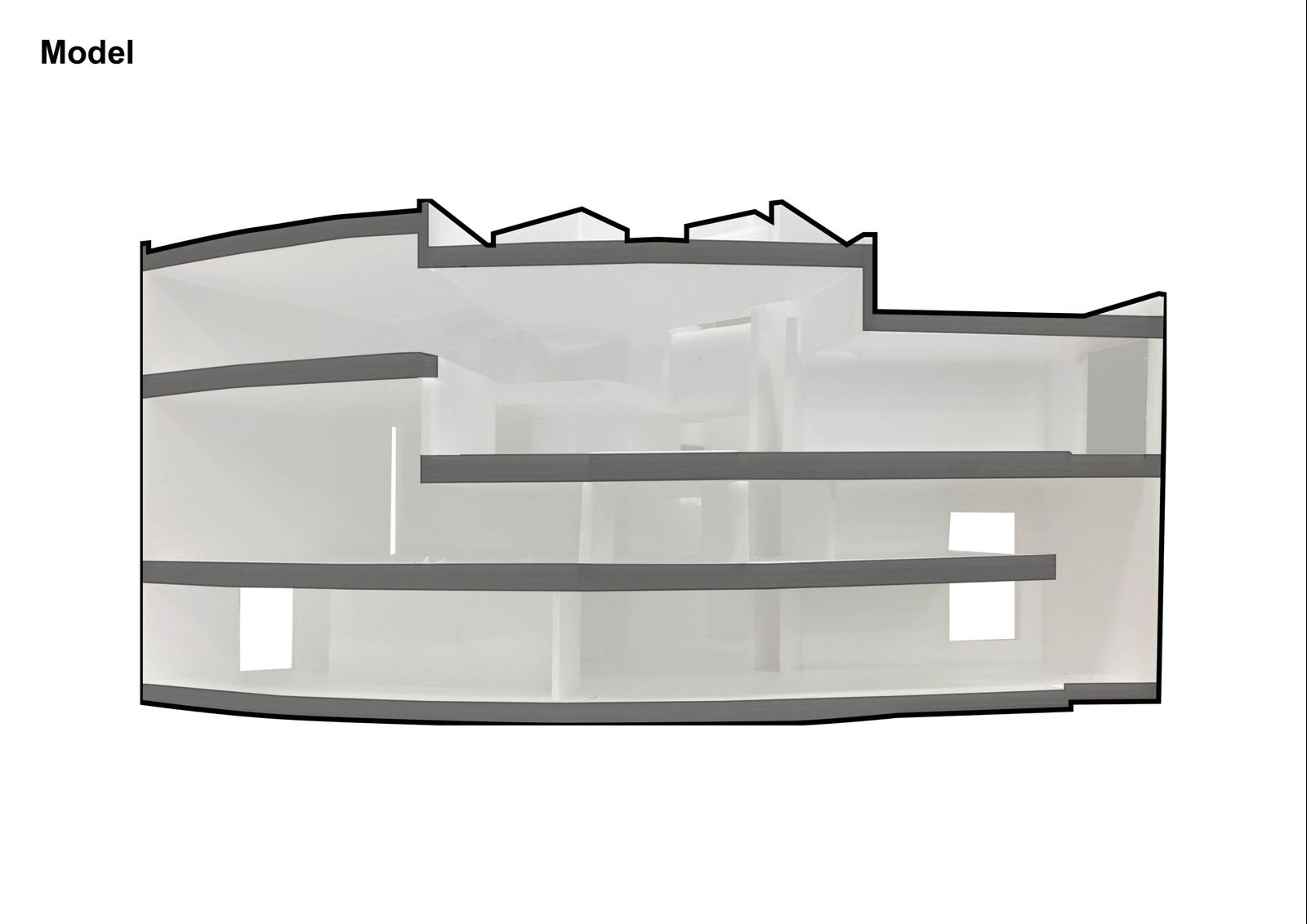

Project 2: Multiple Functions 1. Site Analysis 2. Exhibition Program 3. Mass Diagram 4. Isometric 5. Site Plan 6. Plan 7. Section 8. Model 9. Elevation 10. Rendering IMG

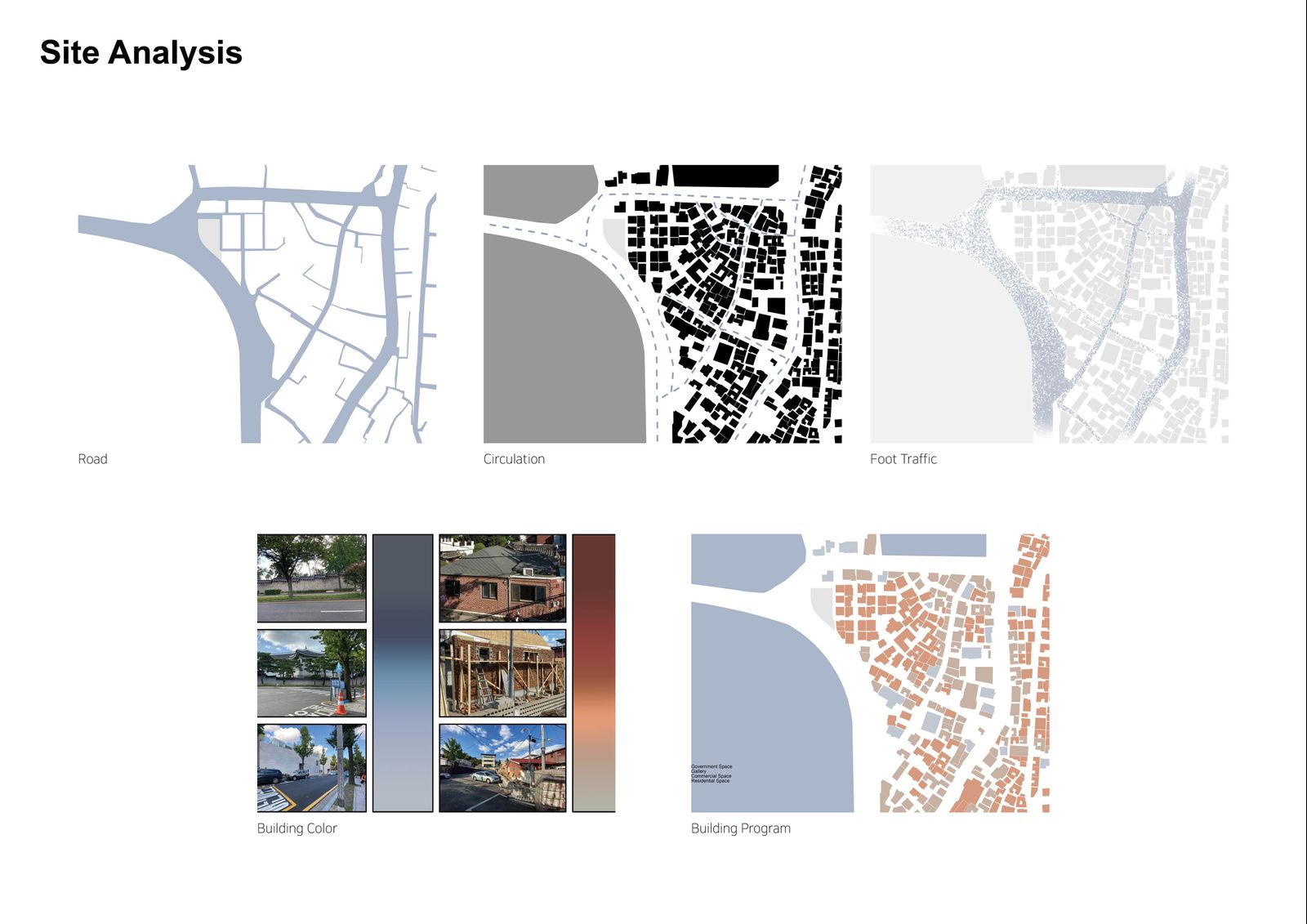

1. Site Analysis 대지에 가보고 처음 떠오른 생각은 경계에 대한 이야기였다. 사이트 앞의 대로와 삼청길이 주요 길로 존재하고, 이를 보다 작은 길들이 연결하여 하나의 순환동선을 만들어내고 있었다. 그러나 이 순환동선에서 유독 사이트 주변에만 사람들이 많이 오지를 않고 있는 모습을 목격할 수 있었다. 나는 이렇게 순환동선에서 사이트에만 사람이 없는 이유 중 하나가 사이트를 중심으로 급격하게 변화하는 도시의 모습에 있다고 생각했다. 대지를 기준으로 동쪽과 서쪽은 많은 경계요소들이 존재했다. 첫 번째로는 색채가 있었다. 서쪽에는 경복궁의 돌담과 춘추문의 담장, 기와등이 길게 뻗어있어 청색계열의 색채가 대부분을 차지하고 있다. 동쪽에는 붉은 벽돌로 지어진 근생들이 다수 존재하여 적색계열의 색채가 많이 분포하고 있었다. 두 번째로는 매스의 크기 차이가 있다. 서쪽의 경복궁과 춘추문의 담장은 그 너머를 볼 수 없게하여 수평적으로 하나의 거대한 매스덩어리처럼 느껴지는 반면에 동쪽의 근생들은 작고 여러 개가 분포해있다. 이는 4M 정도 되는 도로의 단차로 인해 근생을 아래로 내려다보게 되면서 더 작아보이게 한다. 세 번째는 프로그램의 차이가 존재한다. 서쪽에는 정부의 건물들이, 동쪽에는 근생과 일반 상업시설들이 위치한다. 이러한 차이로 인해 대지는 극명한 대비를 이루게 되고, 긴장감을 만들어내고 있었다. 동쪽과 서쪽이 서로 대립하여 긴장감을 만들어내는 대지에서 이를 완화하고, 둘 사이를 이어주는 건물의 필요성을 느끼게 되었다. 그 결과 형태와 색채등 시각적으로 이 두 공간을 이어주는 건물이라는 컨셉이 삼청동 미술관 설계에서 중요한 요소로 작용하였다.

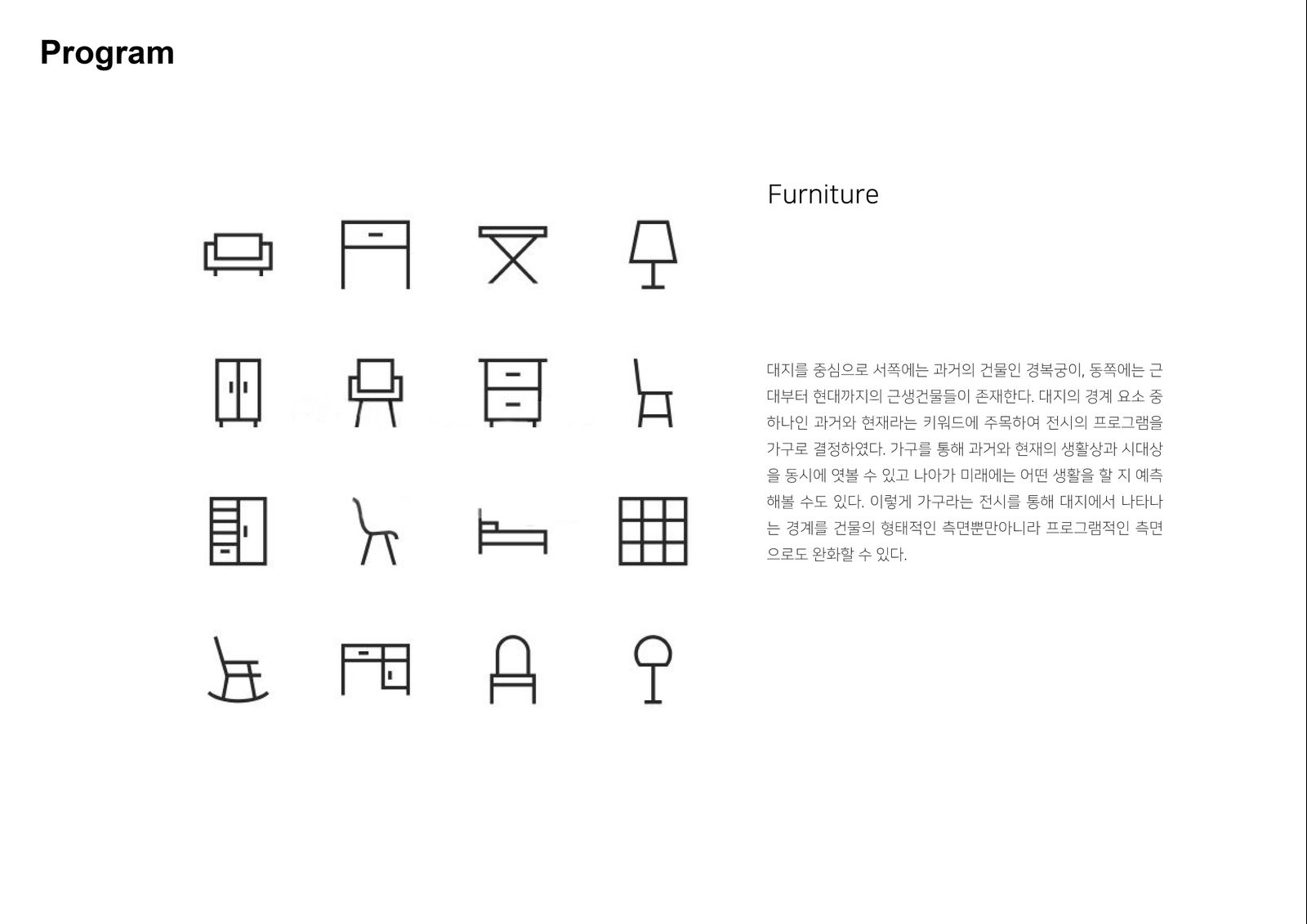

2. Program 프로그램 역시 경계요소에 초점을 맞추고 정하였다. 사이트의 경계요소에는 과거와 현재라는 점 역시 존재한다. 이 점에 착안하여 과거와 현재의 생활상을 모두 엿볼 수 있는 가구 전시를 프로그램으로 결정하였다. 이를 통해 형태뿐아니라 프로그램적인 측면에서도 동서를 융합하려하였다.

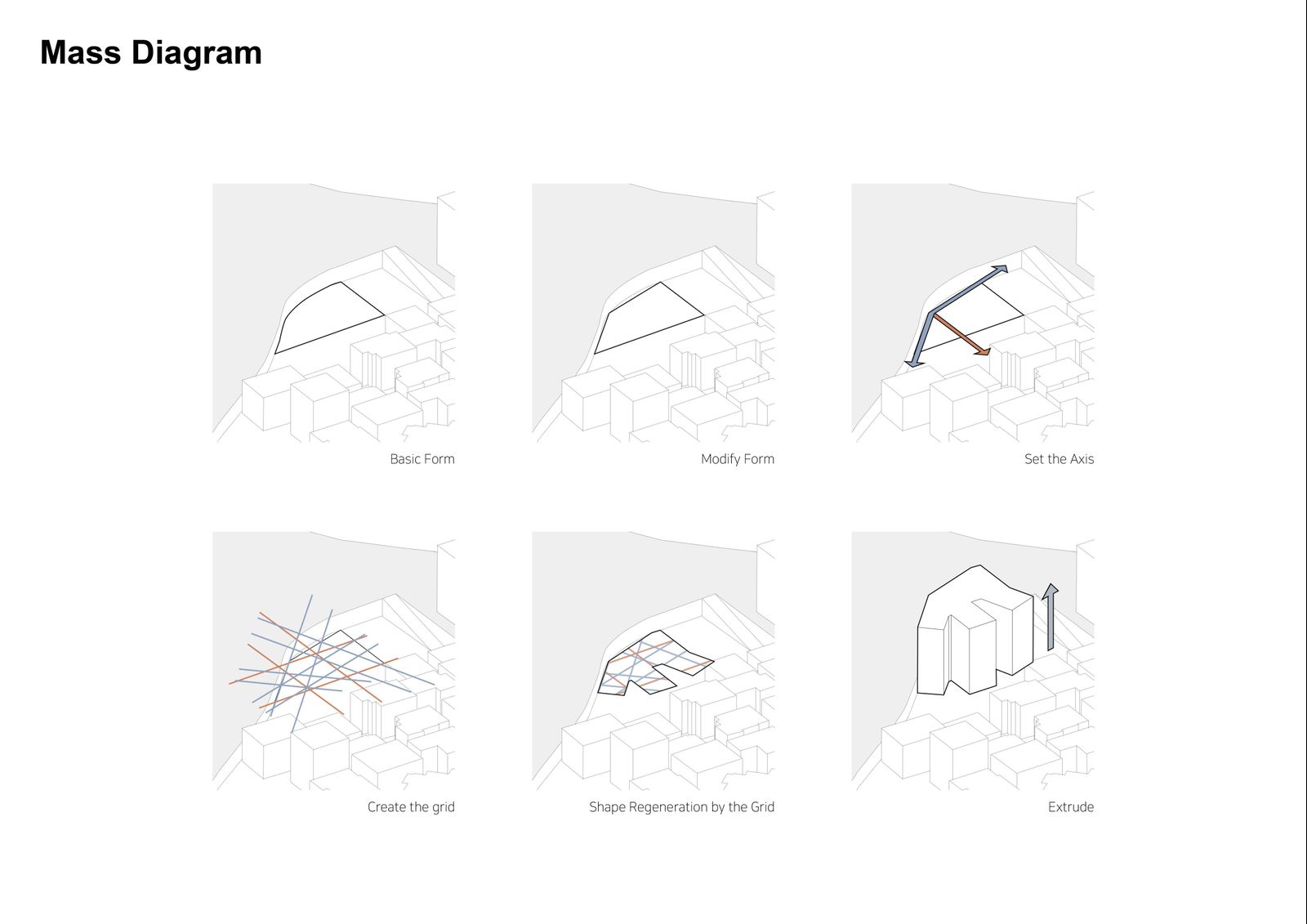

3. Mass Diagram 형태는 이번 설계에서 가장 중요한 이슈였다. 건물을 처음 볼 때 인상을 결정하는 것이 형태이기 때문이다. 형태에서 경복궁 돌담-근생으로 이어지는 모습이 나타나야했다. 이는 매스가 분열되는 형식으로 충족하는 것이 적합한 해결방법이라고 생각하였다. 그래서 먼저 용적율과 건폐율을 만족시키는 기본형을 정하고 이를 수정하여 기본 매스의 형태를 결정했다. 기본형에서 시작하여 대지의 세 가지 축을 설정하였고, 이 축에서 형성되는 그리드를 사용하여 돌담에서 세 가지 비율의 덩어리가 뻗어나오는 듯한 형태를 완성할 수 있었다.

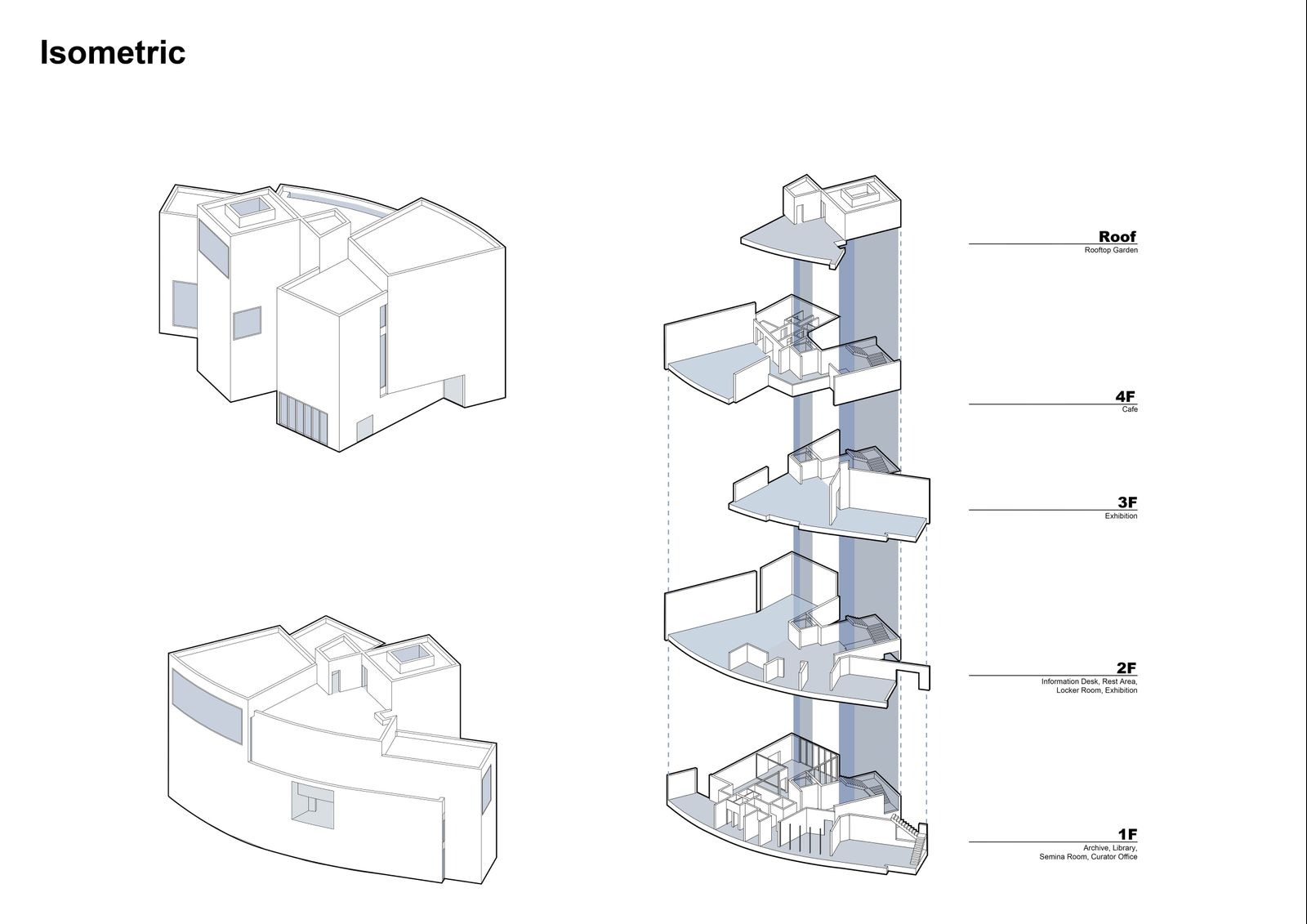

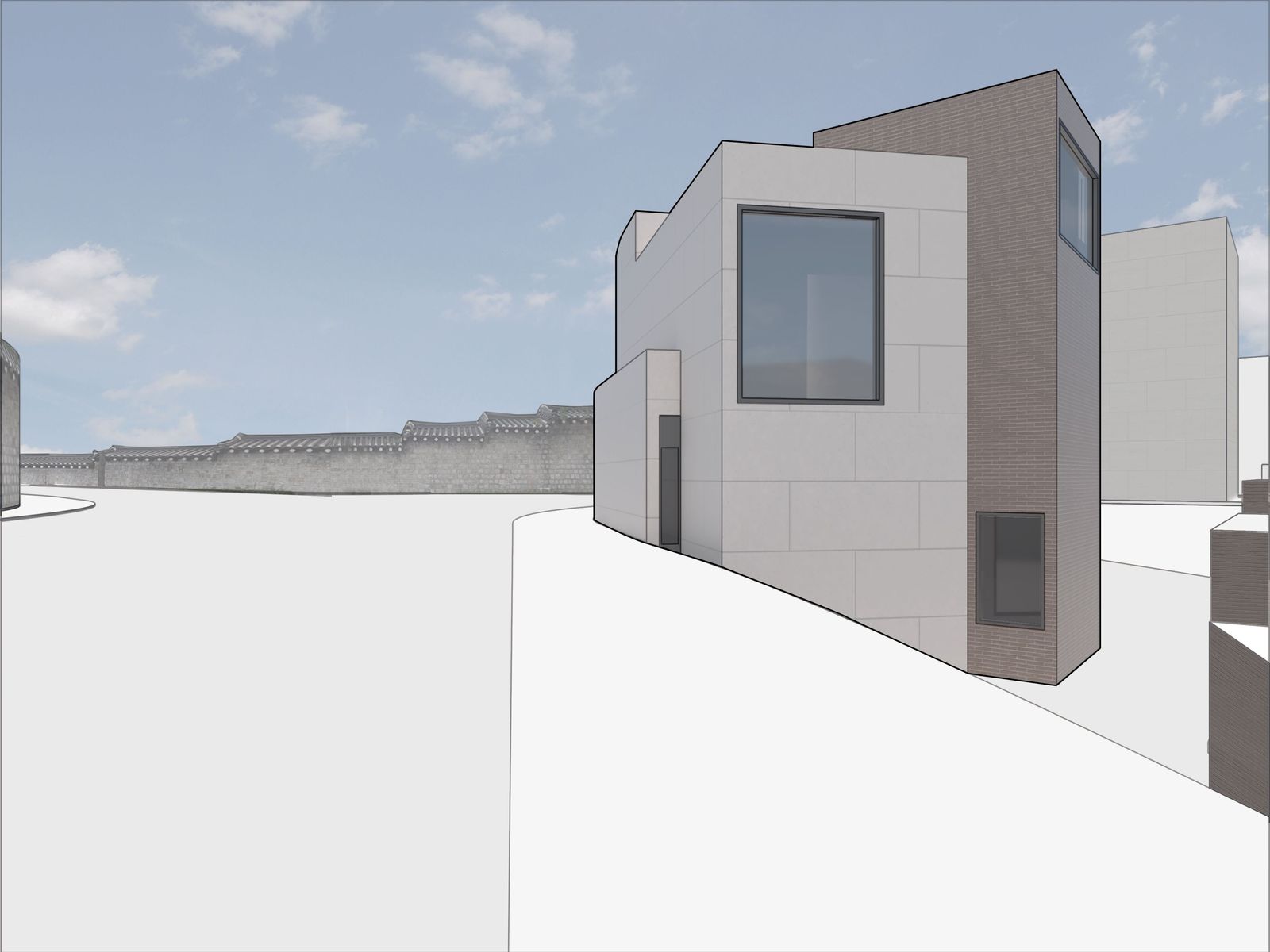

4. Isometric 이후 매스를 수정하여 나온 최종형태의 Isometric과 내부를 볼 수 있는 Exploded Isometric이다. 다양한 높이를 사용하여 하나의 벽처럼 보이지 않게 하였다.

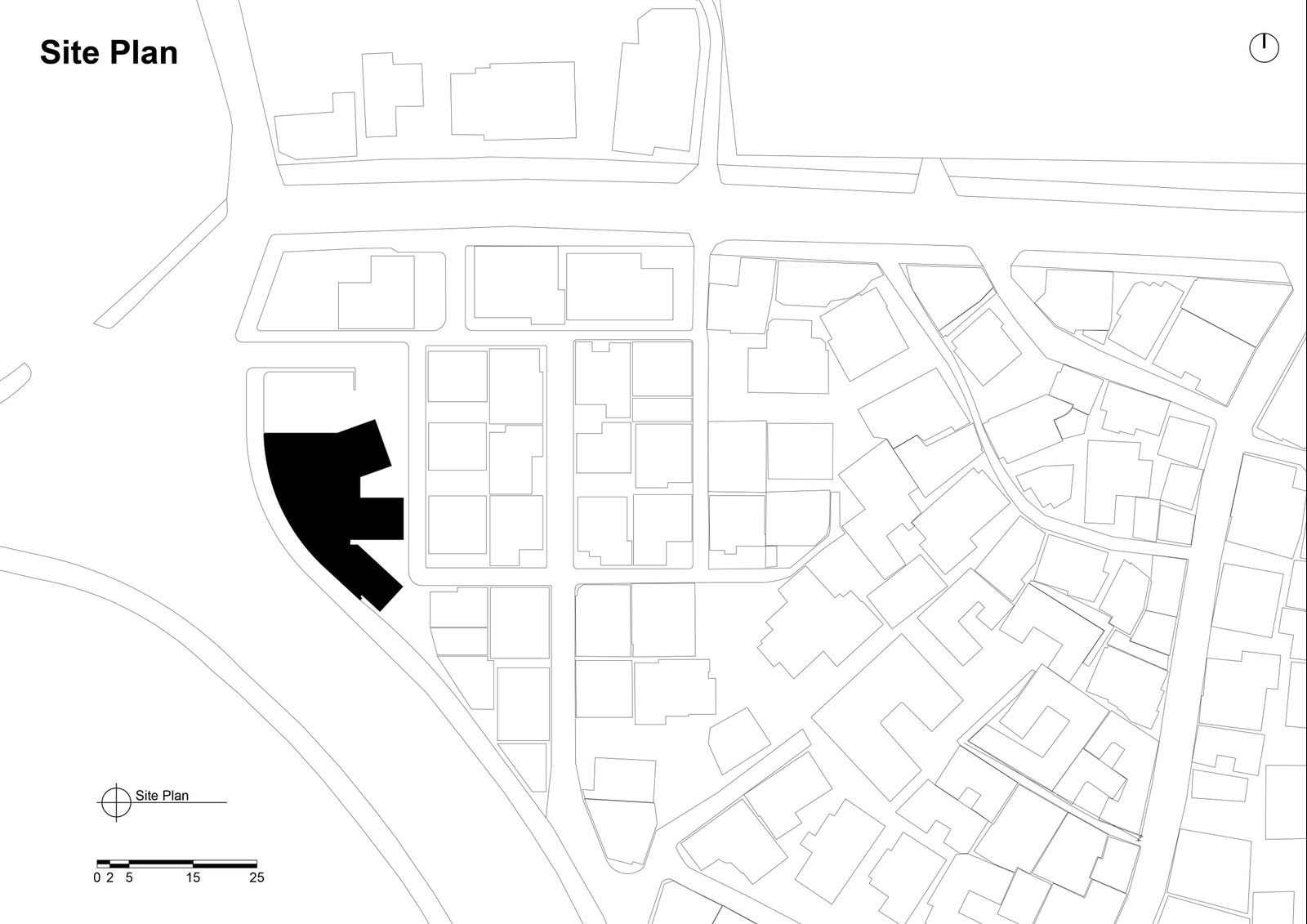

5. Site Plan

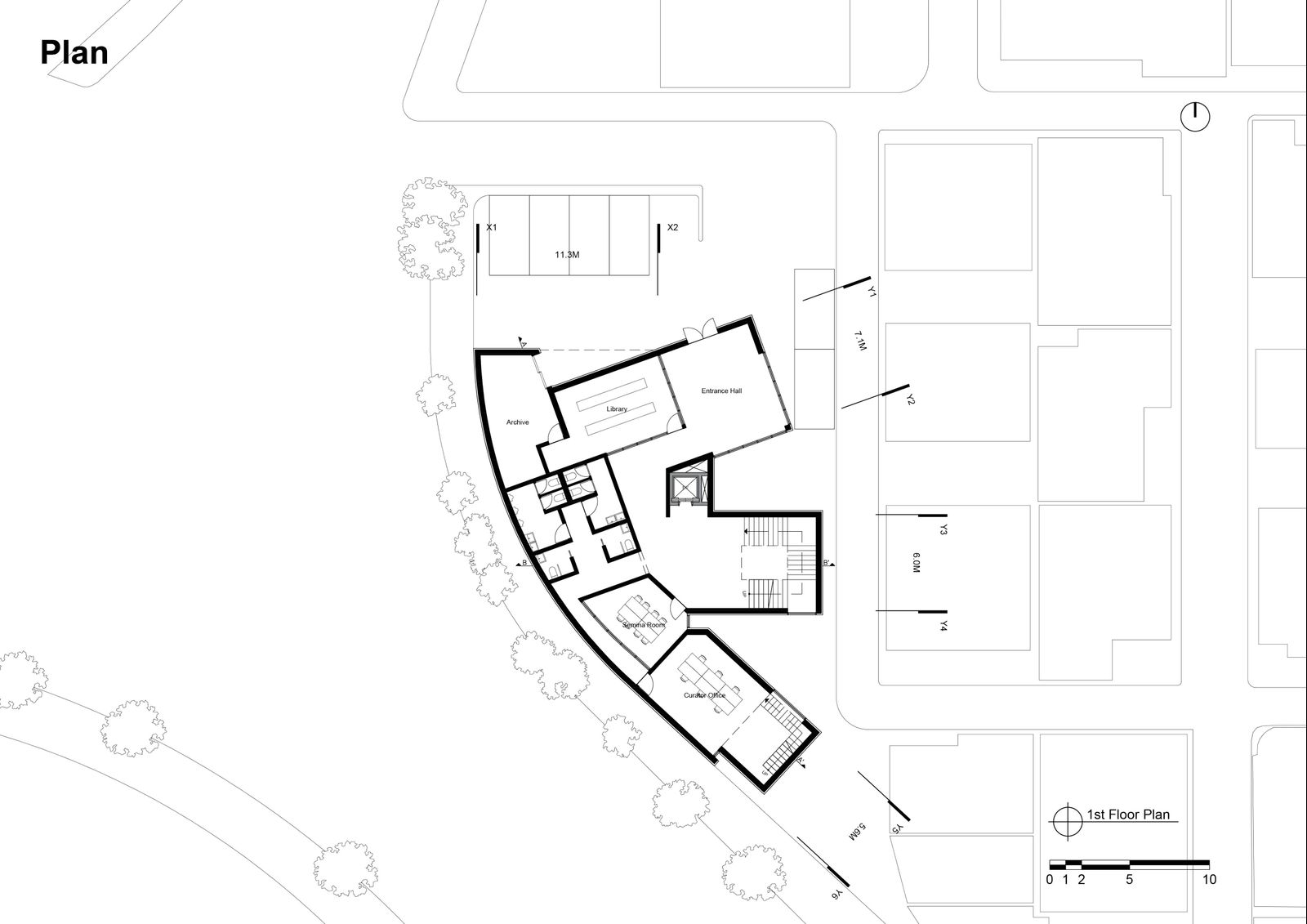

6. Plan_1st Floor Plan 1층에는 사무시설을 배치하였다. 남쪽에 세미나 룸과 오피스를 배치하여 해를 최대한 많이 들일 수 있게 하였다. 또한 대로가 대지보다 4M 높아 햇빛을 가릴 수 있는 점을 2층과 복층으로 만들어 해결하였다.

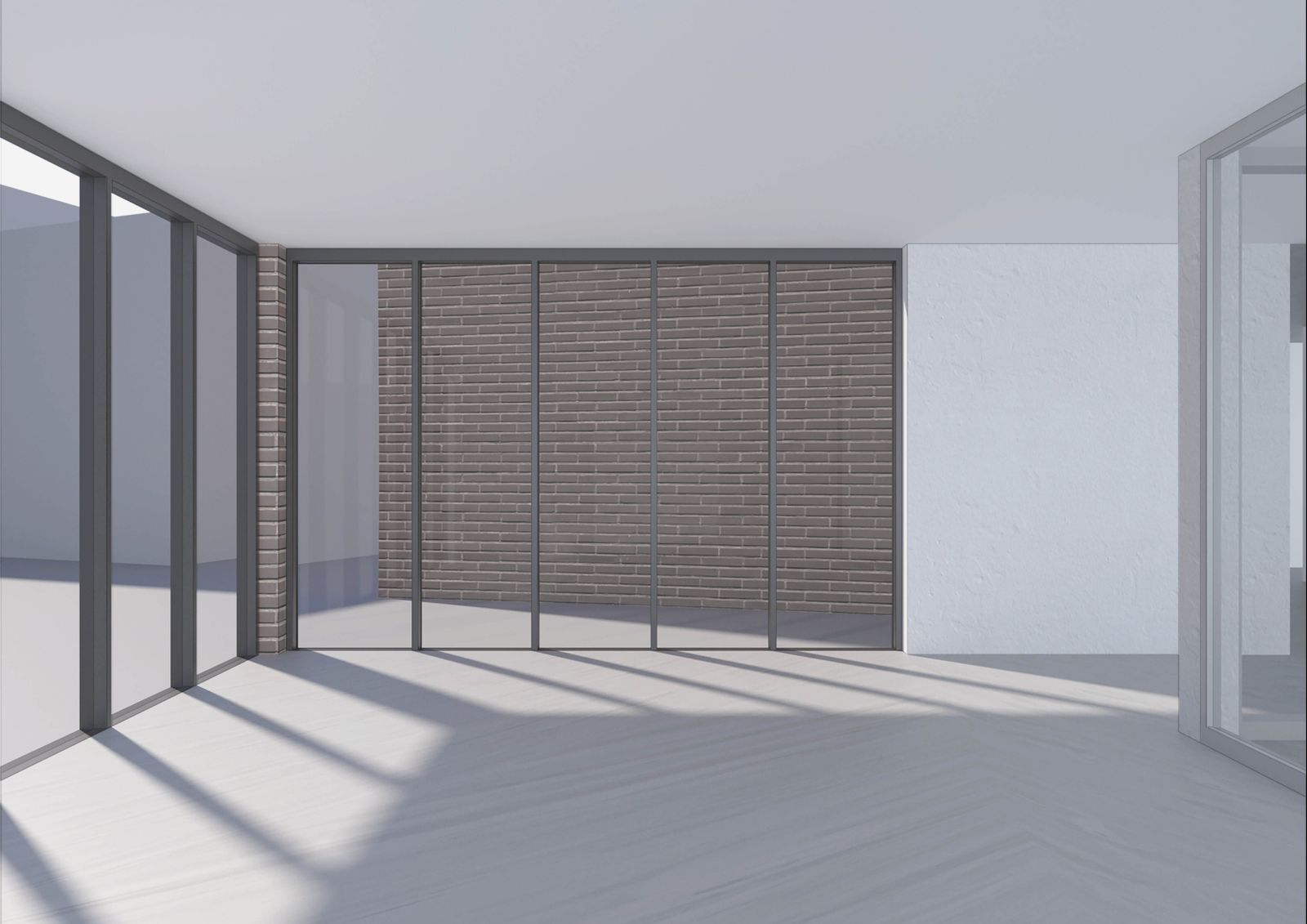

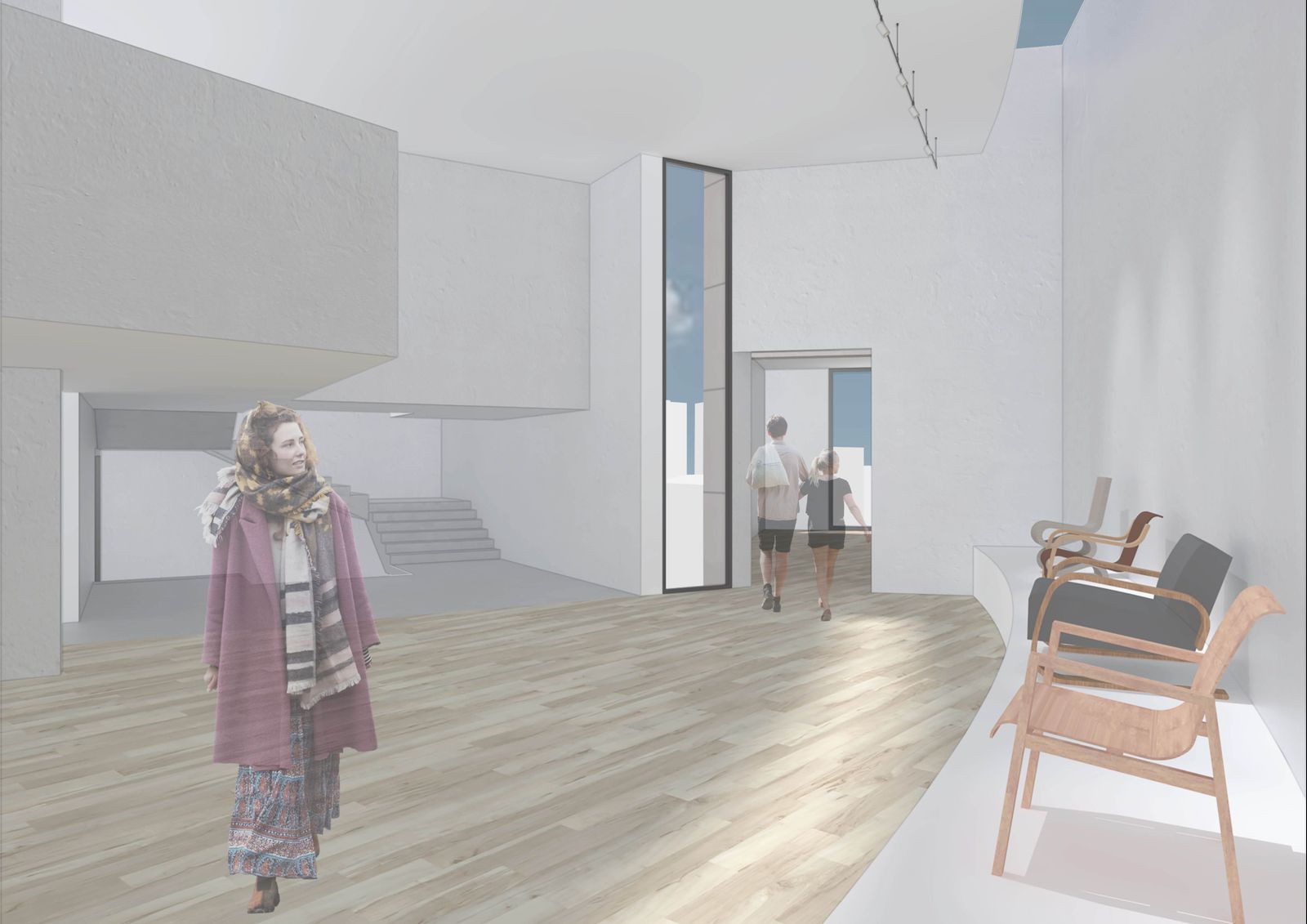

1층 Entrance Hall이다.

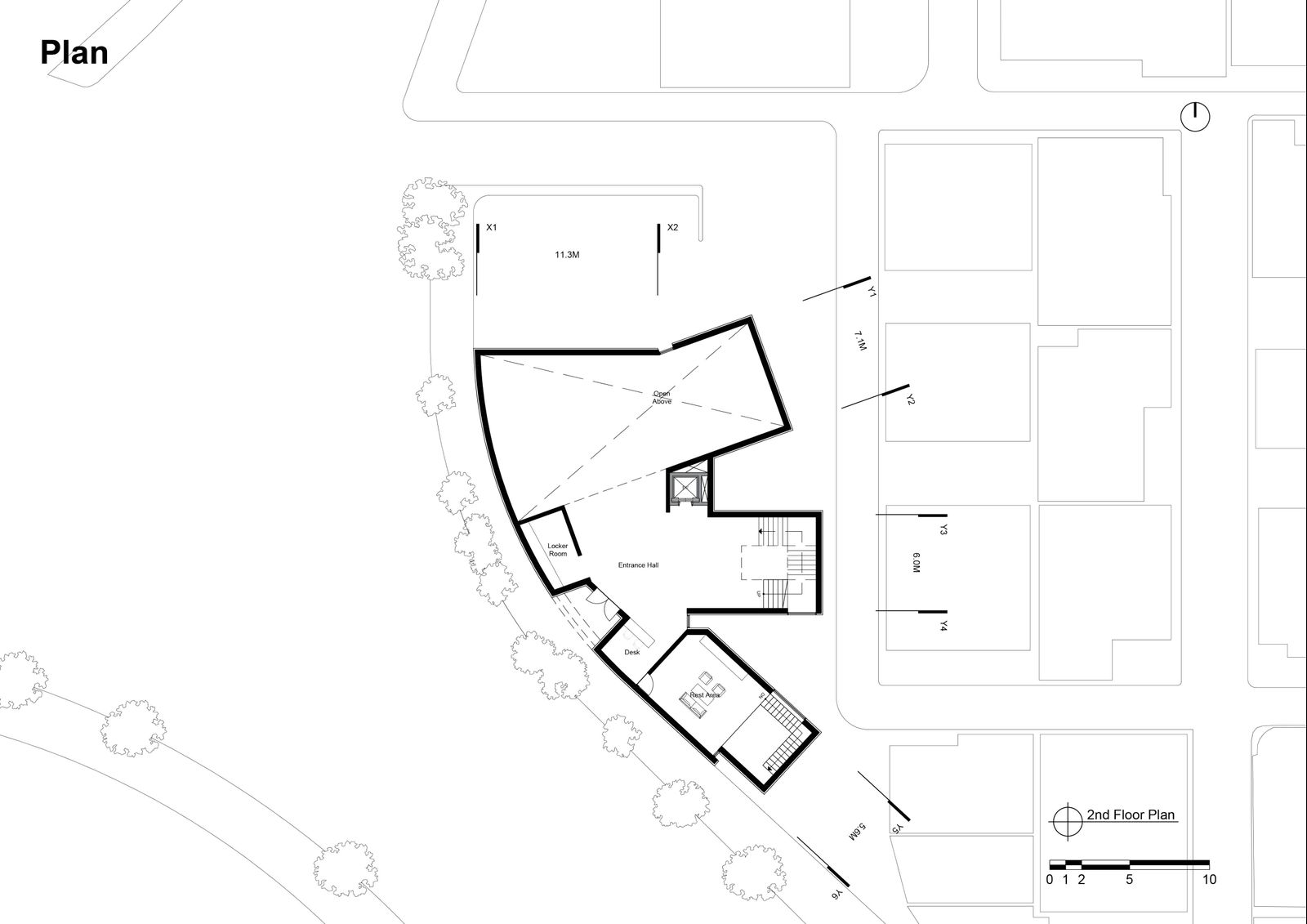

6. Plan_2nd Floor Plan 2층에서 부터는 전시가 시작된다. 전시공간만 2층 높이를 주어 다른 공간들과 차별점을 주었다. 또한 2층 높이를 가지게 되면서 그 다음 전시공간을 엿볼 수 있게 되었다.

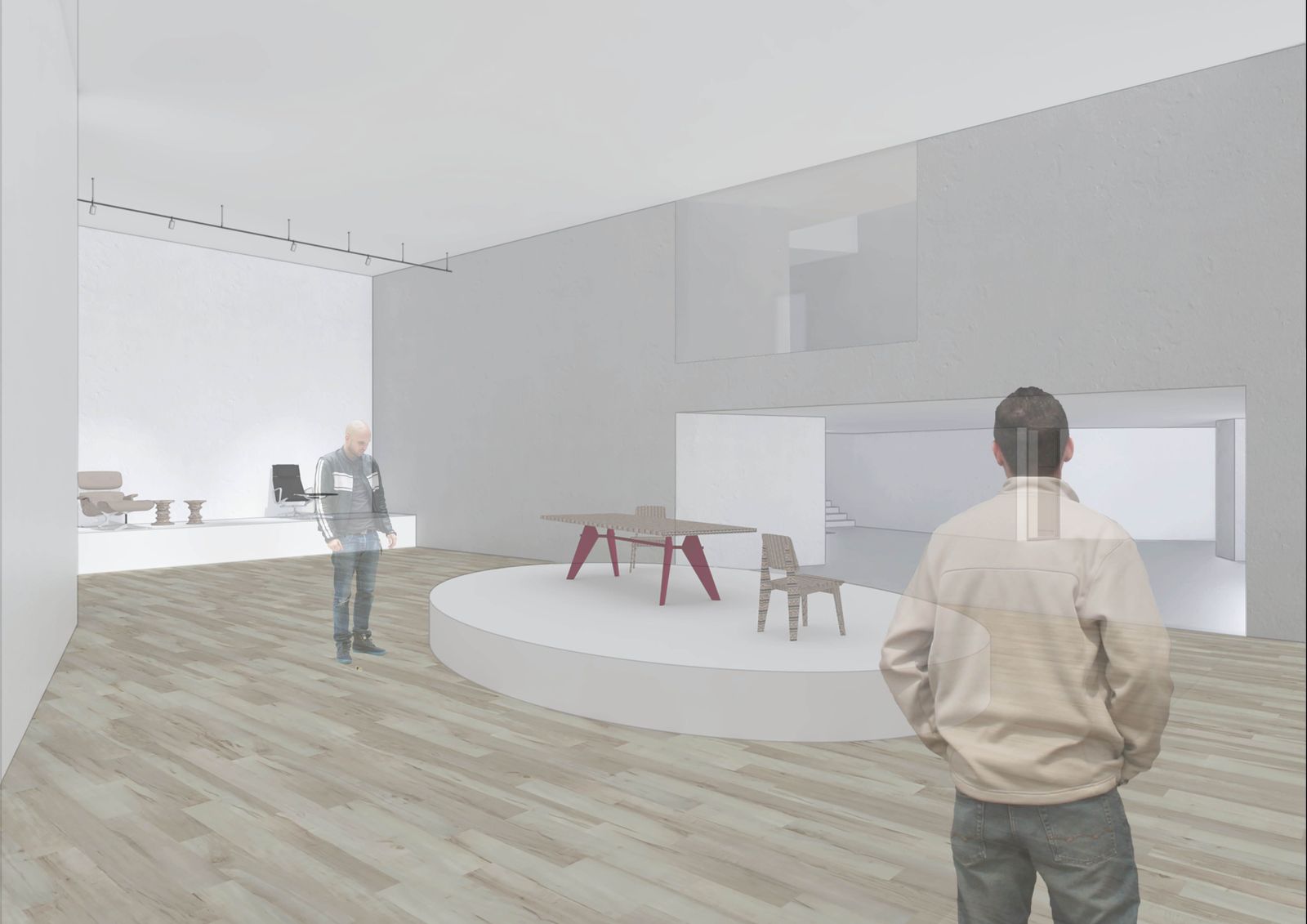

2층 전시공간 렌더링 샷이다.

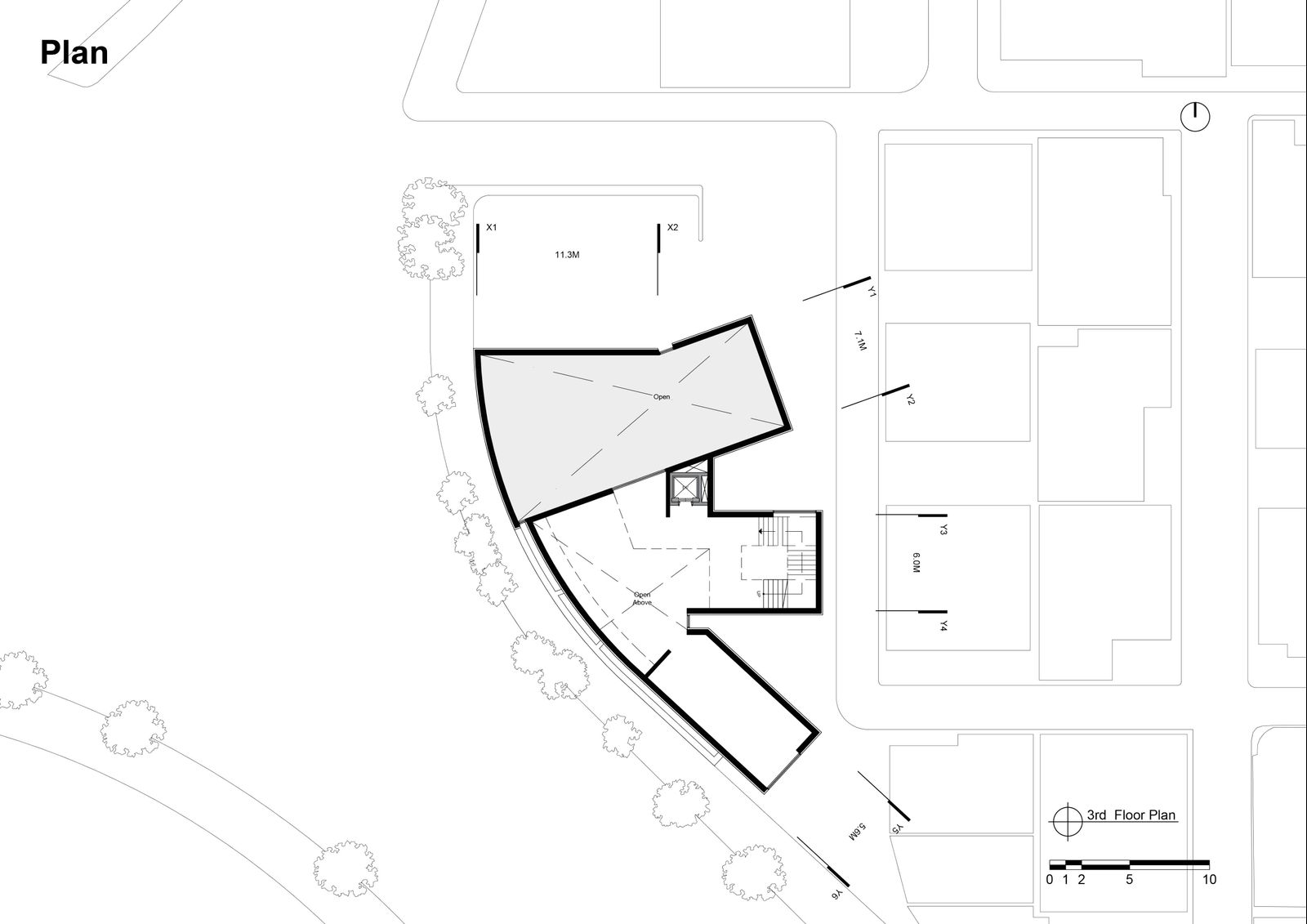

6.Plan_3rd Floor Plan 3층에도 역시 전시공간이 이어진다. 3층은 벽으로 나누어진 두 개의 전시공간을 가지고 있다. 이 전시공간은 벽을 기준으로 높이가 달라지며 이로 인해 다양한 전시공간을 사용할 수 있게 되었다.

3층 전시공간 렌더링 샷이다.

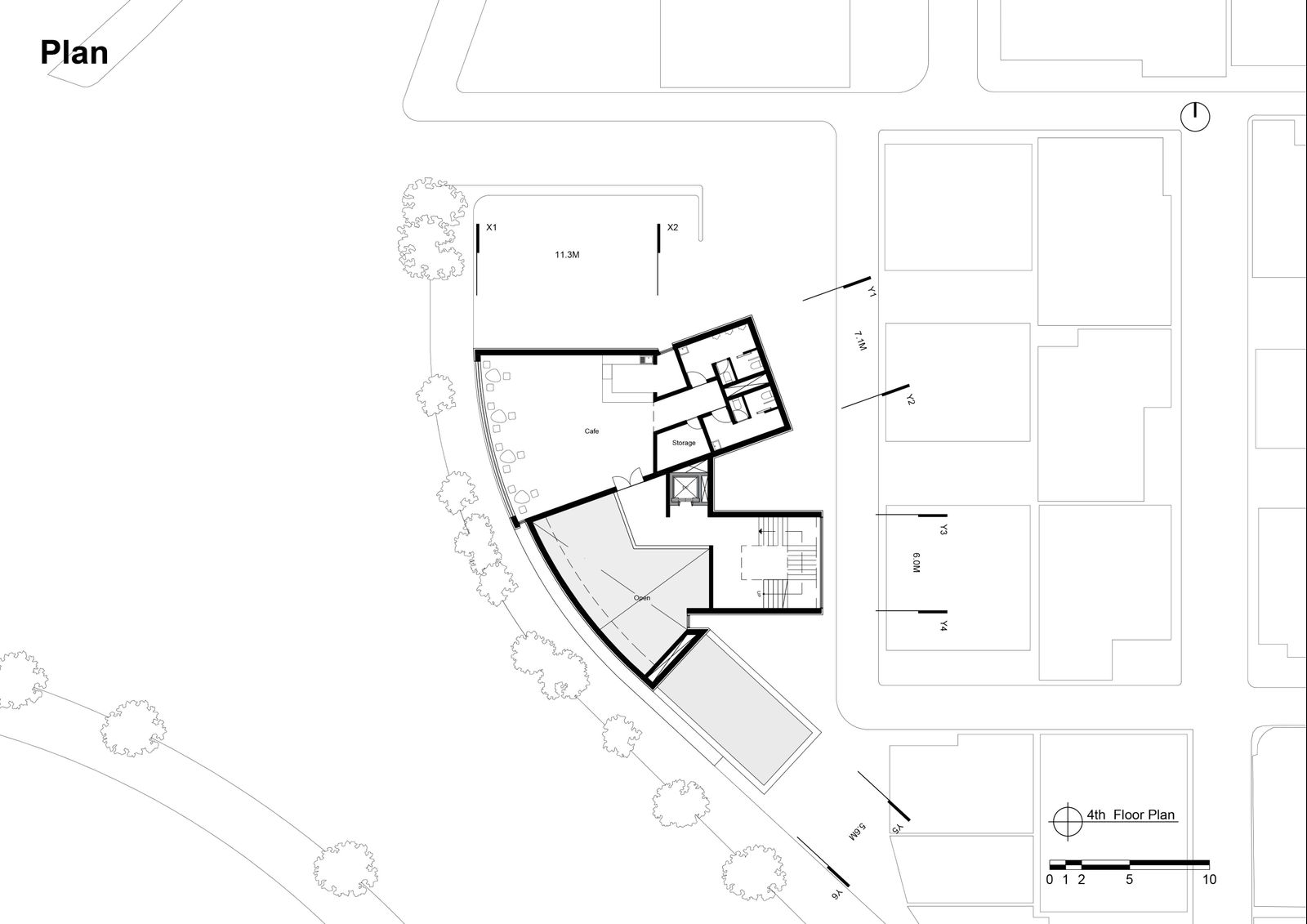

6.Plan_4th Floor Plan 4층에는 카페를 배치하였다. 가구 전시인 만큼 카페에 사용하는 가구는 전시된 가구 일부를 사용하는 것을 상상했다. 이로써 카페가 가구 전시의 연장선이 되어 전시를 본 관람객은 카페에서 휴식을 취하면서도, 전시에서 보았던 가구들을 직접 사용해볼 수 있는 체험의 기회를 가지게 된다.
