이번 과제는 건축의 기본인 도면에 대해 알아보고 직접 손으로 그려보는 목적으로 진행되었다. 학교 후문 근처에 위치한 휘경어린이도서관을 견학 후, 이 건물의 설계과정 특히 기존의 연립주택에서 어떻게 변화하고 추가하였는지 비교하며 강의를 들었다. 휘경어린이도서관의 여러 도면 중 1층 평면도, 2층 평면도, 단면도, 정면도를 선택하여 그렸다. 단지 도면을 옮겨 그리는 것에 그치지 않고 도면 속에서 각각의 요소들이 무엇을 의미하고 선의 굵기, 종류에 따라 무엇을 나타내는지를 이해하며 도면을 그렸다. 또한 스케일을 사용하는 법을 배워 연습을 통해 스케일감을 키우고 1/60 도면을 1/50 도면으로 확대하여 그렸다. 실제 컴퓨터에 비해 손으로 나타낼 수 있는 데에 한계가 있어 0.3, 0.5, 0.7 총 3가지 굵기의 샤프를 이용해 선의 굵기에 차이를 두어 표현하였다.

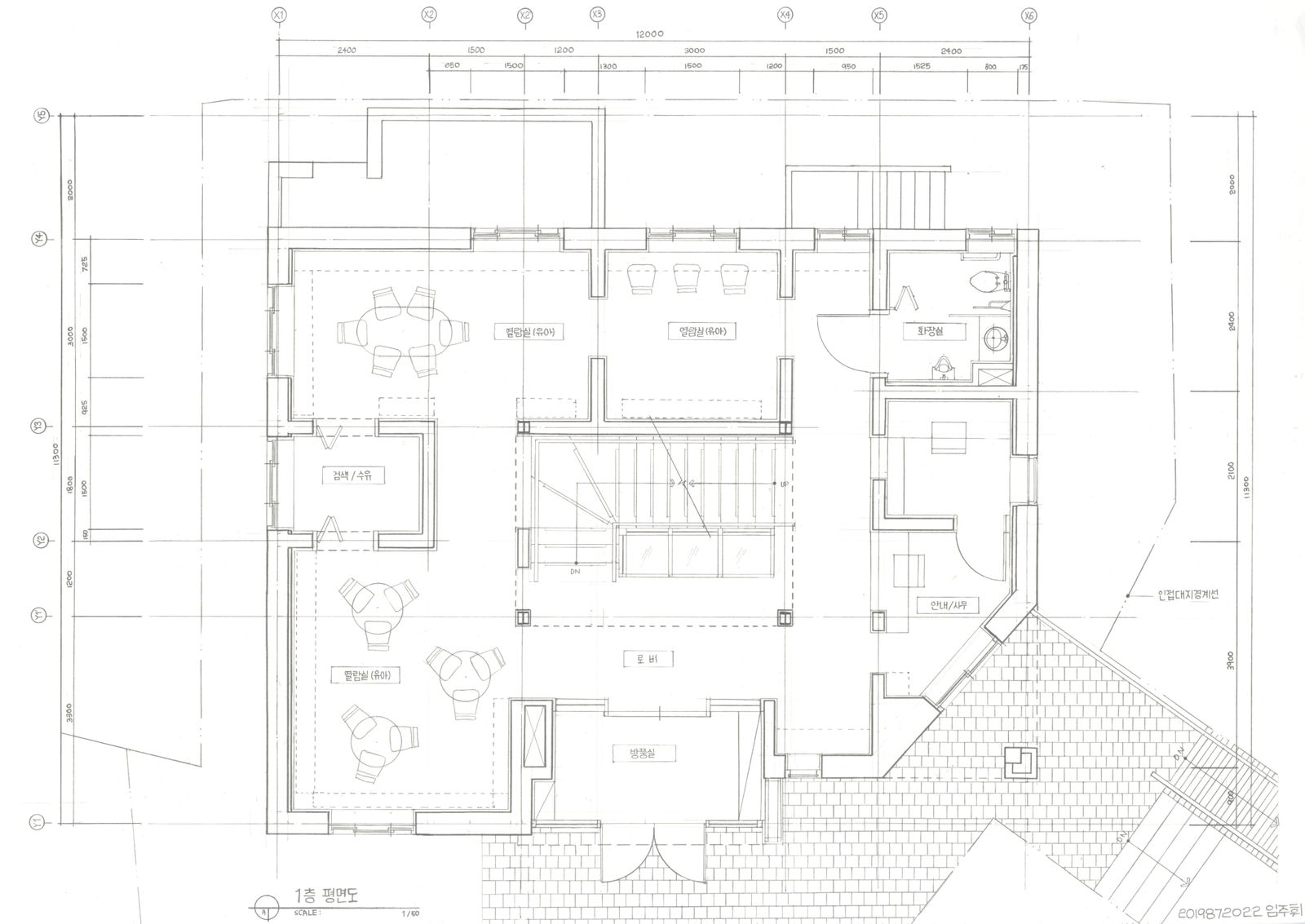

< 1층 평면도 >

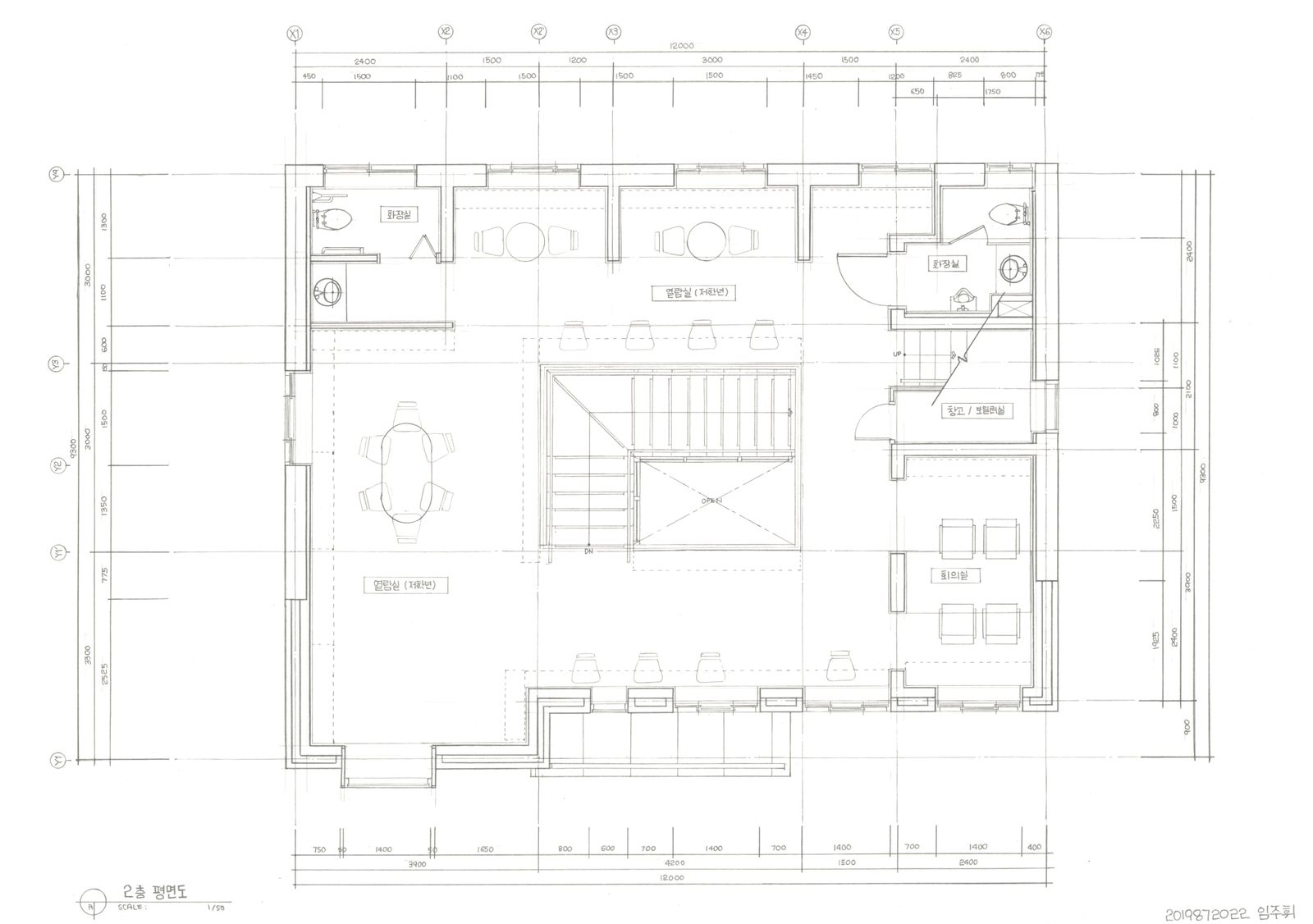

< 2층 평면도 >

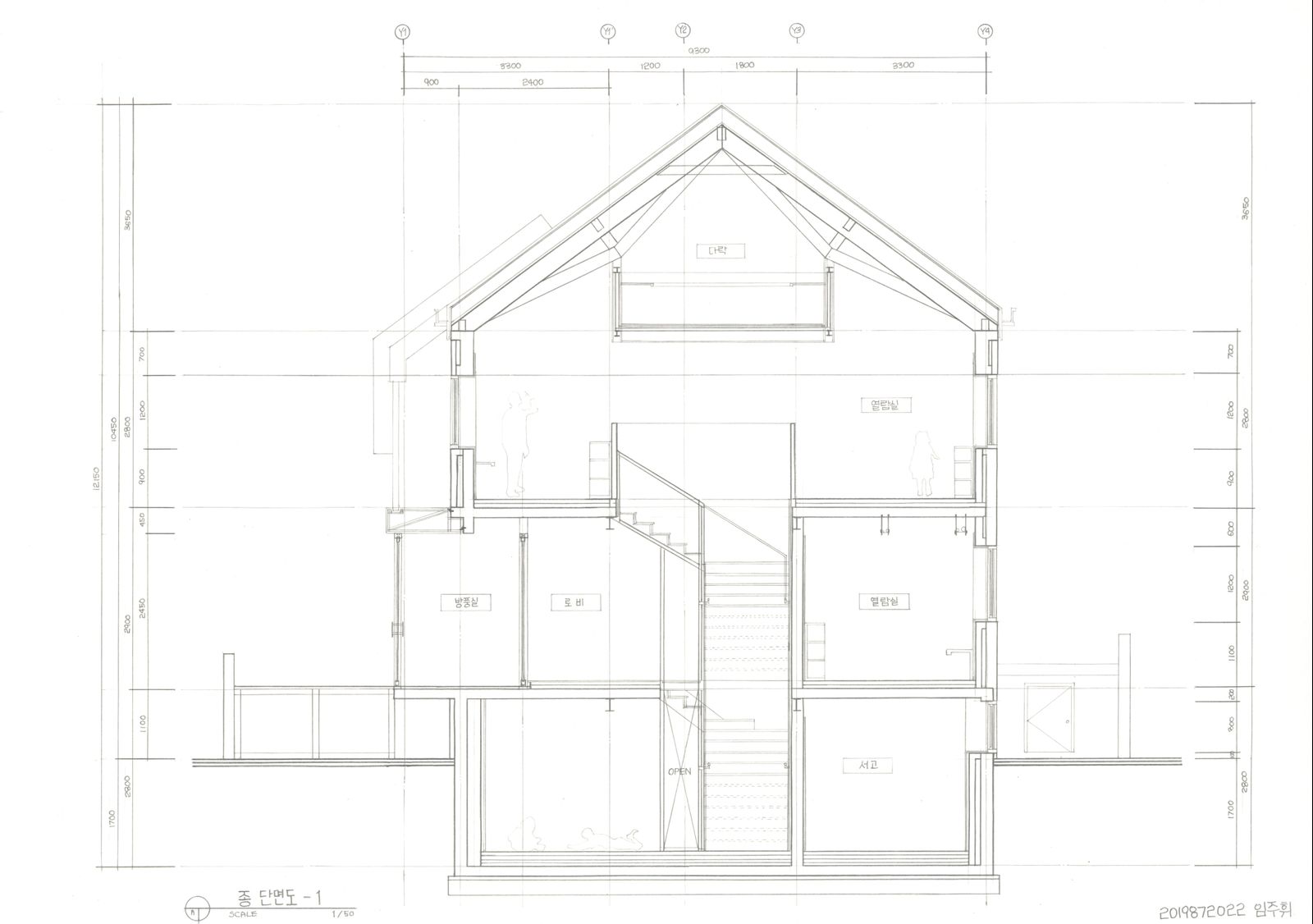

< 단면도 >

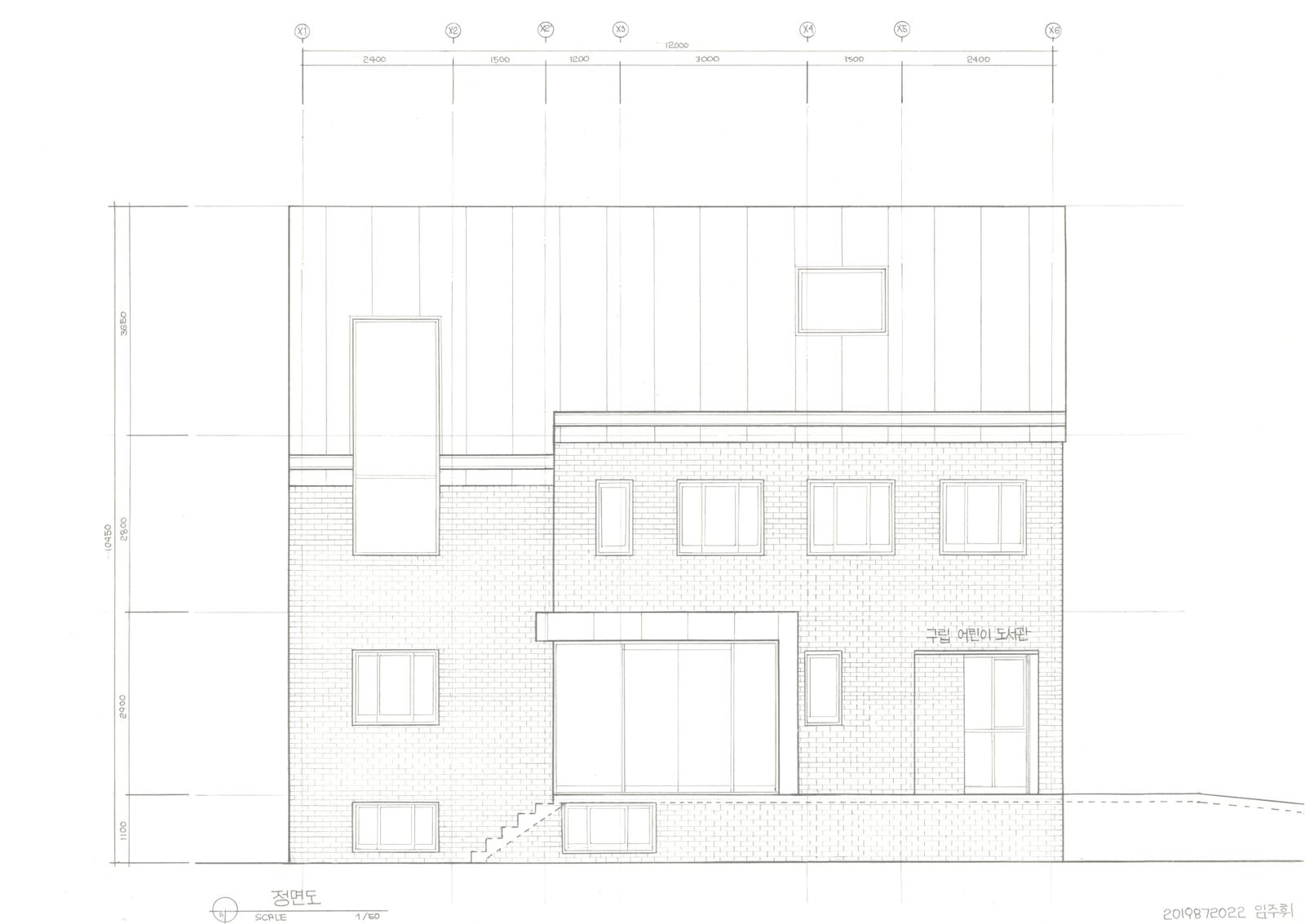

< 정면도 >
